Номер по Госреестру СИ: 92592-24
92592-24 Микротвердомеры
(МН 1000)
Назначение средства измерений:
Микротвердомеры МН 1000 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с пунктом 3 ГОСТ Р ИСО 6507-1-2007.

Внешний вид.
Микротвердомеры
Рисунок № 1

Внешний вид.
Микротвердомеры
Рисунок № 2

Внешний вид.
Микротвердомеры
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) микротвердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО микротвердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики микротвердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 2 - Идентификационные данные внешнего ' |
ПО | |
|
Идентификационные данные (признаки) |
Значение * | |
|
Идентификационное наименование ПО |
Thixomet Pro, Thixomet MHT |
Hardness tester |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 3.000 |
не ниже V. 1.000 |
|
Цифровой идентификатор ПО (контрольная сумма |
- |
- |
|
* В соответствии с заказом | ||
Знак утверждения типа
Знак утверждения типананосится на корпус микротвердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе MH 1000 - 01 РЭ «Микротвердомеры МН 1000. Руководство по эксплуатации», глава 5 «Использование микротвердомера».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения;
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;
ТУ 26.51.62-011-03314874 - 2О23 Микротвердомеры МН 1000. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «РЕГАРД» (ООО «РЕГАРД»)
ИНН 7447263154
Адрес юридического лица: 454020, Челябинская обл., г. Челябинск,
ул. Энтузиастов, д. 32А, оф. 7
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск,
рп. Менделеево, промзона ФГУП ВНИИФТРИ
Адрес места осуществления деятельности: 141570, Московская обл.,
г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ
К данному типу микротвердомеров относятся микротвердомеры, выпускаемые под товарным знаком «CRAFTEST».
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно микротвердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Микротвердомеры выпускаются в двенадцати модификациях: MH 1000V, MH 1000VP, MH 1000VT, MH 1000VPT, MH 1000WPT, MH 1000SPT, MH 1000VA, MH 1000VPA, MH 1000VTA, MH 1000VPTA, MH 1000WPTA, MH 1000SPTA.
Таблица 1 - Символы в обозначении модификаций и соответствующие им опции, поддерживаемые в микротвердомерах
|
Наличие опций в модификации микротвердомера |
Символ |
|
Стандартный экран управления |
V |
|
Увеличенный экран управления |
W |
|
Сенсорный экран управления |
S |
|
Наличие встроенного принтера |
Р |
|
Наличие автоматической турели |
Т |
|
Наличие цифровой камеры, внешнего программного обеспечения |
А |
Общий вид микротвердомеров с указанием места нанесения знака утверждения типа приведён на рисунках 1-3.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 3.
Пломбирование микротвердомеров не предусмотрено.
Нанесение знака поверки на микротвердомеры не предусмотрено.

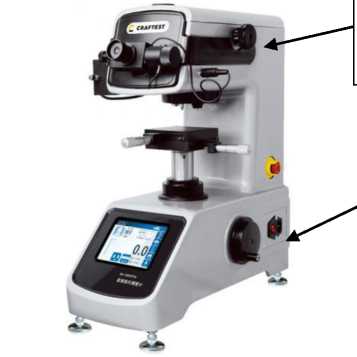

Рисунок 1 - Общий вид микротвердомеров
MH 1000SPT, МН 1000SPTA
Место нанесения знака утверждения типа
Место нанесения маркировочной таблички

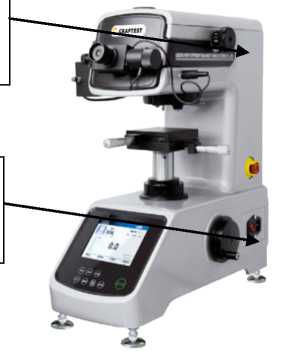

Рисунок 2 - Общий вид микротвердомеров
MH 1000WPT, MH 1000WPTA

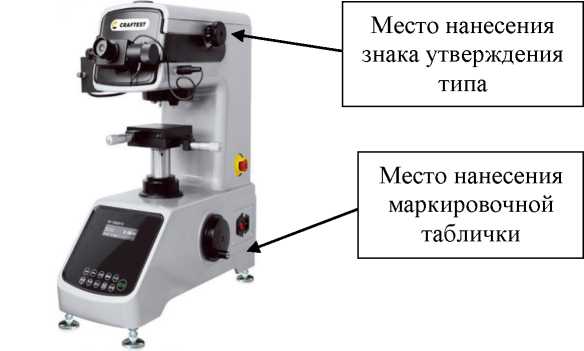

Рисунок 3 - Общий вид микротвердомеров
MH 1000V, MH 1000VP, MH 1000VT, MH 1000VPT, MH 1000VA, MH 1000VPA, MH 1000VTA, MH 1000VPTA
Таблица 7 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Микротвердомер |
МН 1000 |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Цифровая камера* |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
MH 1000 - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
|
Шкалы Виккерса |
Диапазон измерений твердости HV |
|
HV 0,01 |
от 50 до 350 |
|
HV 0,025; HV 0,05; HV 0,1 |
от 50 до 850 |
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|
HV 0,5; HV 1 |
от 50 до 1500 |
Таблица 4 -
испытательных
по шкалам
|
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
|
0,098; 0,245; 0,490; 0,981 |
+1,5 |
|
1,961; 2,942; 4,903; 9,807 |
+1,0 |
Таблица 5 -
по шкалам
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | ||||||||
|
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомера HV, (±) | |||||||||
|
HV0,01 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
|
HV 0,025 |
10 |
15 |
20 |
20 |
27 |
35 |
40 |
50 |
50 |
|
HV 0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
50 |
|
HV 0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 |
|
HV 0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
|
HVl |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
таблицы 5
|
Обозначение |
И |
нтервалы измерений твёрдости HV | ||||||||
|
шкалы |
св. 525 |
св. 575 |
св. 625 |
св. 675 |
св. 725 |
св. 775 |
св. 825 |
св. 875 |
св. 925 |
св. 1075 |
|
твёрдости |
до 575 |
до 625 |
до 675 |
до 725 |
до 775 |
до 825 |
до 875 |
до 925 |
до 1075 |
до 1500 |
|
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. | |
|
Пределы |
допускаемой абсолютной погрешности твердомера HV, (±) | |||||||||
|
HV0,025 |
58 |
66 |
75 |
83 |
95 |
105 |
115 |
- |
- |
- |
|
HV0,05 |
58 |
66 |
75 |
80 |
90 |
100 |
110 |
- |
- |
- |
|
HVO,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
|
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HVl |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 6 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более | |
|
длина |
500 |
|
ширина |
330 |
|
высота |
560 |
|
Масса, кг, не более |
36 |
