Сведения о средстве измерений: 91610-24 Теодолиты электронные

Номер по Госреестру СИ: 91610-24
91610-24 Теодолиты электронные
(ADA DigiTeo)

Назначение средства измерений:
Теодолиты электронные ADA DigiTeo предназначены для измерения горизонтальных и вертикальных углов.

сертификация программного обеспечения
Внешний вид. Теодолиты электронные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Теодолиты электронные
Рисунок № 1

Общие сведения

Дата публикации - 19.03.2024
Срок свидетельства - 18.03.2029
Номер записи - 193498
ID в реестре СИ - 1415232
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

теодолит электронный ADA DigiTeo-5, Теодолит электронный ADA DigiTeo 20, мод. ADA DigiTeo 5, Без модификации, ADA DigiTeo-5, ADA DigiTeo-20, ADA DigiTeo 5 , ADA DigiTeo 5, ADA DigiTeo 20 , ADA DigiTeo 20,

Производитель

Изготовитель - ADA INTERNATIONAL GROUP., LTD (ADA Instruments)
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 16
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№733 от 2024.03.18 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Теодолиты электронные (ADA DigiTeo)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ADA INTERNATIONAL GROUP., LTD (ADA Instruments)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91610-24
18.03.2029
Теодолиты электронные, ADA DigiTeo
ADA INTERNATIONAL GROUP., LTD (ADA Instruments) (КИТАЙ )
ОТ
МП
1 год
94798-25
04.03.2030
Тепловизоры, ADA TemPro VISION
ADA INTERNATIONAL GROUP., LTD (ADA Instruments) (КИТАЙ )
ОТ
МП
1 год
В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Кто поверяет Теодолиты электронные (ADA DigiTeo)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НТЦ "Дальдориспытания"
(RA.RU.311428)
  • ADA DigiTeo-5
  • 1 1 0 1 0 1 0 1
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • теодолит электронный ADA DigiTeo-5
  • Без модификации
  • 2 1 0 2 0 2 0 2
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Теодолит электронный ADA DigiTeo 20
  • 2 1 1 1 0 2 1 1
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • мод. ADA DigiTeo 5
  • 1 0 1 0 1 0 1
    ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • ADA DigiTeo-5
  • ADA DigiTeo 5
  • 17 17 16 1 0 16 16 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • ADA DigiTeo 20
  • 2 2 0 0 1 1 0
    ООО "РУСГЕОКОМ"
    (RA.RU.314065)
  • ADA DigiTeo-20
  • ADA DigiTeo 5
  • ADA DigiTeo 20
  • 8 6 6 2 0 8 6 2
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • ADA DigiTeo-20
  • ADA DigiTeo-5
  • 6 2 6 0 0 0 0 0
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • ADA DigiTeo 5
  • 2 1 0 2 0 2 0 2
    ООО "ГЕОМАСТЕР"
    (РОСС RU.0001.310204)
  • ADA DigiTeo 20
  • ADA DigiTeo 5
  • ADA DigiTeo-20
  • 7 4 4 3 0 7 4 3

    Стоимость поверки Теодолиты электронные (ADA DigiTeo)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер теодолита на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция аппаратуры исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

    В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

    Идентификационные данные встроенного ПО - отсутствуют.


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Угловые измерения» документа «Теодолиты электронные ADA DigiTeo. Руководство по эксплуатации.».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений плоского угла, утверждена приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;

    Стандарт предприятия ADA INTERNATIONAL GROUP., LTD (ADA Instruments), Китай.

    Правообладатель

    ADA INTERNATIONAL GROUP., LTD (ADA Instruments), Китай

    Адрес: Unit 04, 7/F, Bright Way Tower, № 33 Mong Kok Road, Kowloon, HK, China

    Изготовитель


    ADA INTERNATIONAL GROUP LTD., (ADA Instruments), Китай
    Адрес: Unit 04, 7/F, Bright Way Tower, № 33 Mong Kok Road, Kowloon, HK, China

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50

    Правообладатель

    ADA INTERNATIONAL GROUP., LTD (ADA Instruments), Китай
    Адрес: Unit 04, 7/F, Bright Way Tower, № 33 Mong Kok Road, Kowloon, HK, China

    Теодолиты - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях.

    Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы. Вывод результатов измерений осуществляется на жидкокристаллический дисплей.

    Конструктивно, теодолиты выполнены единым блоком. На передней и задней панелях расположены дисплеи с кнопочными панелями управления. На боковой панели расположен аккумуляторный отсек. В верхней части корпуса находится отсоединяемая ручка для переноски. В нижней части корпуса расположены наводящие винты горизонтального и вертикального кругов. Теодолит имеет отсоединяемую подставку с тремя подъёмными винтами и круглым уровнем для горизонтирования

    Теодолиты изготавливаются в двух модификациях: ADA DigiTeo 5 и ADA DigiTeo 20, отличающихся точностью результатов измерений горизонтальных и вертикальных углов.

    Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на корпусе теодолита.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Пломбирование теодолитов не осуществляется.

    Общий вид измерителей рисунке 1.

    представлен на

    малых перемещений поверхностей

    Место нанесения маркировочной наклейки с заводским номером средства измерений

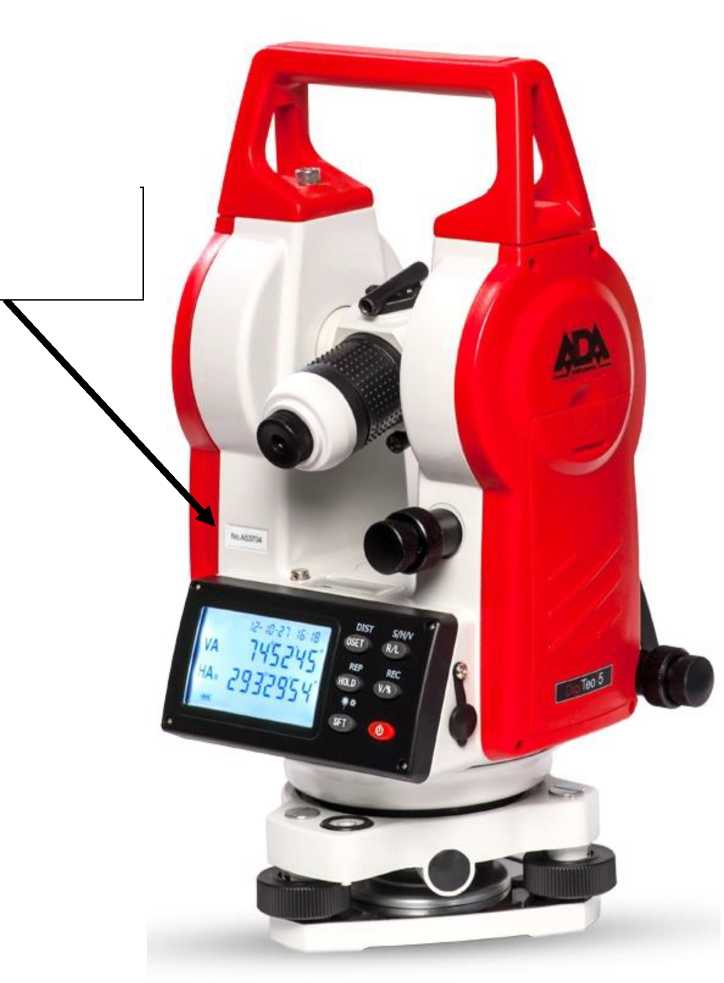

    Внешний вид. Теодолиты электронные (ADA DigiTeo), http://oei-analitika.ru

    Рисунок 1 - Общий вид теодолитов электронных ADA DigiTeo


    Таблица 3 -

    Наименование

    Обозначение

    Количество, шт.

    Теодолит электронный

    ADA DigiTeo

    1

    Юстировочная шпилька

    -

    1

    Сумка для инструментов

    -

    1

    Нитяной отвес

    -

    1

    Фланель протирочная

    -

    1

    Кисточка

    -

    1

    Отвёртка

    -

    1

    Аккумуляторная батарея

    -

    1

    Батарейный отсек

    -

    1

    Зарядное устройство

    -

    1

    Кейс для транспортировки

    -

    1

    Руководство по эксплуатации на русском языке

    -

    1


    Таблица 1 - Метрологические характеристики

    Наименование

    Значение

    Модификация

    ADA

    DigiTeo 5

    ADA

    DigiTeo 20

    Диапазон измерений углов:

    • - горизонтальных

    • - вертикальных

    От 0° до 360°

    От -90° до +90°

    Допускаемое среднее квадратическое отклонение измерений углов

    2"

    5"

    Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95)

    ±5"

    ±20"

    Таблица 2 - Основные технические характеристики

    Наименование

    Значение

    Увеличение зрительной трубы, крат, не менее

    30

    Наименьшее расстояние визирования, м, не более

    1,3

    Цена деления установочных уровней:

    • - круглого, не более

    • - цилиндрического, не более:

    8' / 2 мм 30" / 2 мм

    Диапазон компенсации компенсатора, не менее

    ±3'

    Коэффициент нитяного дальномера

    100+1

    Диапазон рабочих температур, °С

    от -20 до +50

    Напряжение питания постоянного тока (внутренний аккумулятор), В

    3,7

    Габаритные размеры (Д х Ш х В), мм, не более

    160 х 190 х 324

    Масса с аккумулятором, кг, не более

    4,8
