Номер по Госреестру СИ: 94798-25
94798-25 Тепловизоры
(ADA TemPro VISION)
Назначение средства измерений:
Тепловизоры ADA TemPro VISION (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

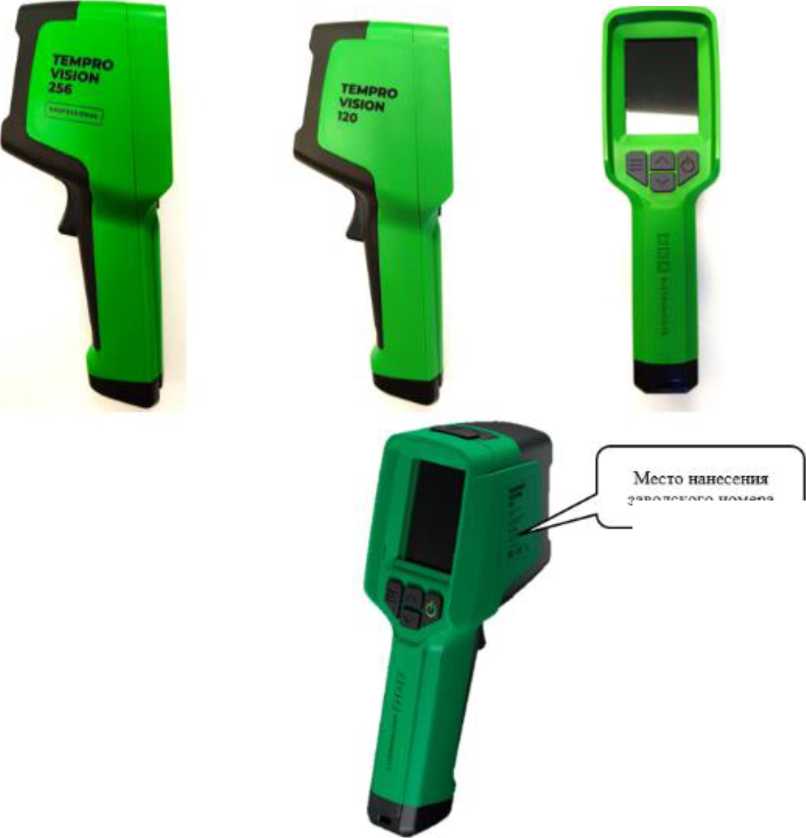

Внешний вид.
Тепловизоры
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступно для внешней модификации. ПО защищено от преднамеренных изменений с помощью специальных программных средств. Уровень защиты программного обеспечения - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.0.1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методы контроля и испытаний» документа «Тепловизоры ADA TemPro VISION. Стандарт предприятия.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.619-2006 Государственная система обеспечения единства измерений. Приборы тепловизионные измерительные. Методика поверки;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры» (Часть 3);
Стандарт предприятия ADA INTERNATIONAL GROUP., LTD (ADA Instruments), Китай.
ПравообладательADA INTERNATIONAL GROUP., LTD (ADA Instruments), Китай
Адрес: Unit 04, 7/F, Bright Way Tower, № 33 Mong Kok Road, Kowloon, HK, China
Web-сайт: adainstruments.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Конструктивно тепловизоры выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, объектив видимого диапазона, подсветка и курок. На верхней части корпуса расположены интерфейсы USB и разъем под карту памяти.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
К данному типу средства измерений относятся две модификации тепловизоров ADA TemPro VISION 120 и ADA TemPro VISION 256 PROFESSIONAL, различающиеся метрологическими и техническими характеристиками.
Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной печати на информационную табличку (этикетку) в виде цифрового обозначения.
Общий вид тепловизоров и место нанесения заводского номера представлены на рисунке 1.
заводского номера
Рисунок 1 - Общий вид тепловизоров и место нанесения заводского номера
Пломбирование тепловизоров не предусмотрено.
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
Модификация |
ADA TemPro VISION 120 |
ADA TemPro VISION 256 PROFESSIONAL |
|
Диапазоны измерений температуры(*), °С |
от-20 до +150 от +100 до +400 |
от-20 до +150 от +100 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
<0,06 | |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Углы поля зрения, градус по горизонталихградус по вертикали |
25,0°х20,0° | |
|
Пространственное разрешение, мрад |
7,6 3,75 | |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |
|
Примечание: * - переключается вручную или автоматически | ||
|
Таблица 3 - Технические характеристики | ||
|
Наименование |
Значение | |
|
Модификация |
ADA TemPro VISION 120 |
ADA TemPro VISION 256 PROFESSIONAL |
|
Габаритные размеры, мм (длина^ширина^высота), не более |
194x61,5x76 | |
|
Масса, кг, не более |
0,35 |
0,375 |
|
Напряжение питания, В |
3,7 | |
|
Рабочие условия эксплуатации:
|
от - 10 до +50 от 10 до 90 (без конденсации) | |
Таблица 4 - Показатели надежности
|
Наименование |
Значение |
|
Средняя наработка до отказа, ч, не менее |
14000 |
|
Средний срок службы, лет, не менее |
5 |
