Сведения о средстве измерений: 91654-24 Система измерений количества и показателей качества нефти № 414. Резервная схема учета

Номер по Госреестру СИ: 91654-24
91654-24 Система измерений количества и показателей качества нефти № 414. Резервная схема учета
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 414. Резервная схема учета (далее - СИКН РСУ) предназначена для автоматизированных измерений массы нефти.

сертификация программного обеспечения

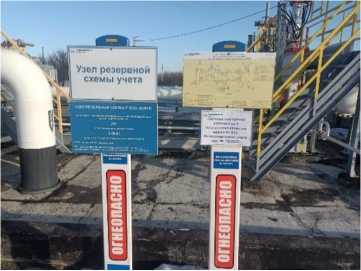

Внешний вид. Система измерений количества и показателей качества нефти № 414. Резервная схема учета, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 414. Резервная схема учета
Рисунок № 1

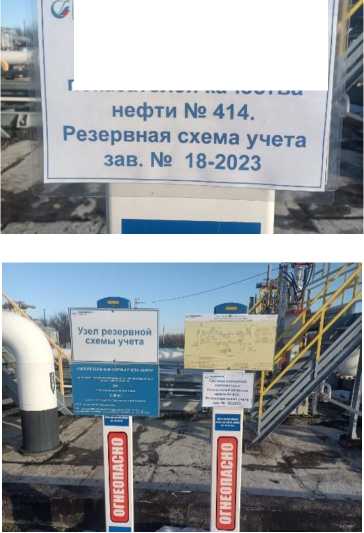

Внешний вид. Система измерений количества и показателей качества нефти № 414. Резервная схема учета, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефти № 414. Резервная схема учета
Рисунок № 2

Общие сведения

Дата публикации - 26.03.2024
Срок свидетельства -
Номер записи - 193560
ID в реестре СИ - 1415377
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

№ 414, .,

Производитель

Изготовитель - Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - SO_1 Типы ГСО в ФГИС АРШИН по годам (год, кол-во)

Бесплатный

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№798 от 2024.03.22 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 414. Резервная схема учета (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85976-22

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Приволга" по ЛПДС "Караичево", Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		4 года
86240-22

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Приволга" по НПС "Красный Яр", Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		4 года
86288-22

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Приволга" по АБК Бугурусланского РНУ, Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		4 года
88388-23

 Резервуар стальной вертикальный цилиндрический, РВСП-5000
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
91654-24

 Система измерений количества и показателей качества нефти № 414. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
91655-24

 Система измерений количества и показателей качества нефти № 414. Основная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
93939-24

 Резервуар вертикальный стальной цилиндрический, РВСП-10000
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
95498-25

 Система измерений количества и показателей качества нефти № 934 ПСП "Станция смешения нефти" АО "Транснефть - Приволга", Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
95544-25

 Система измерений количества и показателей качества нефти № 401 ПСП "Новокуйбышевский", Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
95545-25

 Система измерений количества и показателей качества нефти № 402 ПСП "Новокуйбышевский". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
95546-25

 Система измерений количества и показателей качества нефти № 402 ПСП "Новокуйбышевский", Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
95584-25

 Система измерений количества и показателей качества нефти № 401 ПСП "Новокуйбышевский". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
Отчет - MV_1 Поверки с применением СИ в качестве эталона

Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 414. Резервная схема учета (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
(RA.RU.311232)		 РСТ
  • .
    		•  3 3 0 3 0 3 0 3
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)    		 РСТ
  • № 414
    		•  2 2 0 0 2 2 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 414. Резервная схема учета (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СИКН РСУ обеспечивает реализацию функций СИКН РСУ.

    Защита ПО СИКН РСУ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН РСУ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН РСУ приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО СИКН РСУ

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter. app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 414 ПСП при ПАО «Саратовский НПЗ» Саратовского РНУ АО «Транснефть - Приволга», свидетельство об аттестации методики (метода) измерений № 362-RA.RU.312546-2023 от 14.07.2023.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга») ИНН 6317024749

    Юридический адрес: 443020, г. Самара, ул. Ленинская, д. 100

    Изготовитель


    Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга») ИНН: 6317024749
    Юридический адрес: 443020, г. Самара, ул. Ленинская, д. 100
    Адрес места осуществления деятельности: 410009, г. Саратов, ул. Луговая, д. 118

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    W eb-сайт: https://metrology.transneft.ru/
    E-mail: cmo@cmo.transneft.ru

    Правообладатель


    Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга») ИНН 6317024749
    Юридический адрес: 443020, г. Самара, ул. Ленинская, д. 100

    Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью преобразователей расхода жидкости, плотности, температуры и давления. Выходные электрические сигналы преобразователей поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

    СИКН РСУ, заводской № 18-2023, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН РСУ и эксплуатационными документами на ее компоненты.

    СИКН РСУ состоит из:

    • - блока измерительных линий, включающий в себя две рабочие измерительные линии;

    • - блока измерений показателей качества нефти (из состава СИКН № 414 ОСУ);

    • - стационарной трубопоршневой поверочной установки (из состава СИКН № 414 ОСУ);

    • - пробозаборного устройства щелевого типа;

    • - узла подключения передвижной поверочной установки;

    • - узла регулирования давления;

    • - системы сбора и обработки информации.

    В составе СИКН РСУ применены средства измерений утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН РСУ

    Наименование типа средств измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Счетчики жидкости ультразвуковые ALTOSONIC 5 (далее - УЗР)

    65641-16

    Преобразователи давления измерительные АИР-20/М2

    63044-16

    Датчики температуры ТМТ142R

    63821-16

    Влагомеры нефти поточные УДВН-1пм (далее - ВН)

    14557-10, 14557-15

    Преобразователи плотности жидкости измерительные (мод. 7835) (далее - 11П)

    15644-06, 52638-13

    Преобразователи плотности и вязкости FVM (далее - ПВ)

    62129-15

    Преобразователи плотности и вязкости жидкости измерительные (мод. 7829) (далее - ПВ)

    15642-06

    Датчики температуры 3144Р

    39539-08

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Преобразователи давления измерительные 3051

    14061-10

    Расходомер ультразвуковой UFM 3030

    48218-11

    Установка поверочная трубопоршневая двунаправленная

    20054-12

    Комплексы измерительно-вычислительные ТН-01

    67527-17

    В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефти утвержденных типов.

    СИКН РСУ обеспечивает выполнение следующих основных функций:

    • - автоматические измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;

    • - автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории;

    • - измерения давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;

    • - измерения показателей качества нефти;

    • - проведение поверки УЗР с применением установки поверочной трубопоршневой стационарной или передвижной;

    • - проведение контроля метрологических характеристик (КМХ) УЗР, ПП, ВН, ПВ на месте эксплуатации без нарушения процесса измерений;

    • - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

    • - автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;

    • - защиту информации от несанкционированного доступа программными средствами;

    • - регистрацию и хранение результатов измерений, формирование отчетов.

    Заводской номер СИКН РСУ нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой.

    Пломбирование СИКН РСУ не предусмотрено. Нанесение знака поверки на СИКН РСУ не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 414. Резервная схема учета (Обозначение отсутствует), http://oei-analitika.ru

    ТРАНСНЕФТЬ

    Vt приволгд

    Система измерений количества и показателей качества нефти № 414.

    Резервная схема учета зав. № 18-2023

    Внешний вид. Система измерений количества и показателей качества нефти № 414. Резервная схема учета (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Информационная табличка СИКН


    Таблица 5 - Комплектность СИКН РСУ

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и показателей качества нефти № 414. Резервная схема учета

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 - Метрологические характеристики СИКН РСУ

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти*, м3/ч

    от 342 до 1459,5

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН РСУ и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Основные технические характеристики СИКН РСУ

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по

    ГОСТ Р 51858-2002 «Нефть. Общие технические

    условия»

    Избыточное давление нефти, МПа

    от 0,25 до 0,7

    Давление насыщенных паров, кПа (мм рт.ст.)

    66,7 (500)

    Суммарные потери давления при максимальном расходе и максимальной вязкости, МПа

    • - в рабочем режиме, не более

    • - в режиме поверки и КМХ, не более

    ’st

    o' o'

    Физико-химические свойства измеряемой среды:

    • - вязкость кинематическая, мм2/с (сСт)

    • - плотность нефти, кг/м3

    • - температура нефти, °С

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    от 5 до 100 от 840,0 до 895,0

    от 5 до 40

    0,5

    900

    0,05

    Содержание свободного газа

    не допускается

    Режим работы СИКН РСУ

    непрерывный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380±38 (трехфазное);

    220±22 (однофазное)

    50±1

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - температура воздуха в помещениях, где установлено оборудование СИКН РСУ, °С

    • - относительная влажность окружающего воздуха, %

    • - атмосферное давление, кПа

    от -40 до +50 от +5 до +25 от 45 до 80 от 84 до 106

    Средний срок службы, лет, не менее

    20


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
