Номер по Госреестру СИ: 91734-24
91734-24 Делитель напряжения импульсный омический
(SMR 10/1250)
Назначение средства измерений:
Делитель напряжения импульсный омический SMR 10/1250 (далее по тексту -делитель) предназначен для масштабных преобразований напряжения стандартизованных грозовых импульсов.
Внешний вид.
Делитель напряжения импульсный омический
Рисунок № 1
Внешний вид.
Делитель напряжения импульсный омический
Рисунок № 2
Общие сведения
Дата публикации - 27.03.2024
Срок свидетельства -
Номер записи - 193610
ID в реестре СИ - 1415446
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SMR 10/1250,
Производитель
Изготовитель - VEB Transformatoren - und Röntgenwerk "Hermann Matern"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№827 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Делитель напряжения импульсный омический (SMR 10/1250)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений VEB Transformatoren - und Röntgenwerk "Hermann Matern"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81729-21 |
Делители напряжения импульсные омические, SMR VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
87972-23 |
Делитель напряжения емкостной, WMC 350/700 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
91734-24 |
Делитель напряжения импульсный омический, SMR 10/1250 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
94399-25 |
Делитель напряжения емкостной, WMC 127/1500 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
95294-25 |
Делитель напряжения емкостной, SMCF-500/1500 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Делитель напряжения импульсный омический (SMR 10/1250)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Делитель напряжения импульсный омический (SMR 10/1250)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на делитель не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Устройство и принцип работы» документа «Руководство по эксплуатации делителя напряжения импульсного омического SMR 10/1250 с заводским номером № 865206».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.817-2013 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ».
ПравообладательVEB Transformatoren - und Rontgenwerk "Hermann Matern", Германия
Адрес: Overbeckstrasse 48, 8030 Dresden, DDR
Изготовитель
VEB Transformatoren - und Rontgenwerk "Hermann Matern", ГерманияАдрес: Overbeckstrasse 48, 8030 Dresden, DDR
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озёрная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия делителя основан на методе резистивного деления.
Делитель состоит из следующих элементов: основание, плечо высокого напряжения с высоковольтным выводом, плечо низкого напряжения, электростатические экраны и демпфирующий резистор.
Конструктивно плечо высокого напряжения делителя выполнено в виде трубы из стеклопластика, внутри которой размещаются резисторы, залитые трансформаторным маслом. Плечо высокого напряжения R1 собрано из отдельных сопротивлений малой индуктивности. Сопротивление R1 равно 10±0,5 кОм. Разъем для подключения измерительного кабеля и плечо низкого напряжения располагаются в нижней части делителя. В верхней части делителя находятся демпфирующие резисторы Rd1, Rd2 и электростатические экраны. Электростатические экраны обеспечивают близкое к линейному распределение напряжения вдоль плеча высокого напряжения. Демпфирующие резисторы Rd1, Rd2 служат для затухания колебаний внешней измерительной цепи на стороне высокого напряжения и находятся между верхней частью делителя и электростатическим экраном.
К делителю данного типа относится делитель напряжения импульсный омический SMR 10/1250, заводской № 865206.
На основании делителя находится табличка с техническими данными, на которой напечатан заводской номер методом штампования в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
Делитель имеет средства ограничения доступа к внутренним частям методом пломбировки в виде специальных наклеек.
Нанесение знака поверки на делитель не предусмотрено.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа представлены на рисунке 1, обозначение места нанесения заводского номера представлено на рисунке 2.

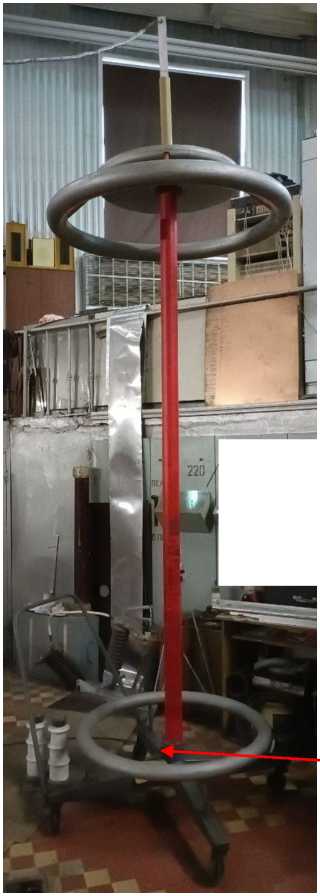

Рисунок 1 - Общий вид средства измерений
Место пломбировки от несанкционированного доступа
Рисунок 2 - Обозначение места нанесения заводского номера
Место
нанесения
заводского
номера
Лист № 3 Всего листов 4
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон преобразований напряжения стандартизованных грозовых импульсов 1,2/50 мкс, кВ |
от 280 до 850 |
|
Номинальное значение коэффициента масштабного преобразования |
1860 |
|
Пределы допускаемой относительной погрешности коэффициента масштабного преобразования, % |
±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия применения: - температура окружающей среды, оС |
от +15 до +35 |
|
- относительная влажность, % |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Габаритные размеры, мм, высота х диаметр |
3950 х 1250 |
|
Масса, кг |
82 |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
7500 |
