Номер по Госреестру СИ: 94399-25
94399-25 Делитель напряжения емкостной
(WMC 127/1500)
Назначение средства измерений:
Делитель напряжения емкостной WMC 127/1500 (далее - делитель) предназначен для масштабных преобразований напряжения переменного тока, пригодных для измерений стандартными вольтметрами.
Внешний вид.
Делитель напряжения емкостной
Рисунок № 1
Внешний вид.
Делитель напряжения емкостной
Рисунок № 2
Внешний вид.
Делитель напряжения емкостной
Рисунок № 3
Общие сведения
Дата публикации - 27.01.2025
Срок свидетельства -
Номер записи - 196187
ID в реестре СИ - 1422857
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - VEB Transformatoren - und Röntgenwerk "Hermann Matern"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№143 от 2025.01.23 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Делитель напряжения емкостной (WMC 127/1500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений VEB Transformatoren - und Röntgenwerk "Hermann Matern"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81729-21 |
Делители напряжения импульсные омические, SMR VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
87972-23 |
Делитель напряжения емкостной, WMC 350/700 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
91734-24 |
Делитель напряжения импульсный омический, SMR 10/1250 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
94399-25 |
Делитель напряжения емкостной, WMC 127/1500 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
95294-25 |
Делитель напряжения емкостной, SMCF-500/1500 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Делитель напряжения емкостной (WMC 127/1500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Делитель напряжения емкостной (WMC 127/1500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананесение на делитель не предусмотрено, наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4.2 документа «Делитель напряжения емкостной WMC 127/1500. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».
ПравообладательVEB Transformatoren - und Rontgenwerk «Hermann Matem», ГДР
Адрес: Overbeckstrasse 48, 8030 Dresden, DDR
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озёрная, д. 46Телефон: +7 (495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия делителя основан на методе емкостного деления.
Делитель состоит из плеча высокого напряжения (далее - плечо ВН), электростатических экранов и плеча низкого напряжения (далее - плечо НН).
Плечо ВН представляет собой конденсатор WMC 127/1500 с бумажно-масляной изоляцией, состоящий из четырех элементов, которые помещены в фарфоровые покрышки с металлическими фланцами.
Элементы плеча НН размещены в металлическом прямоугольном корпусе блока H90, на лицевой панели которого находятся разъемы для подключения.
Электростатический экраны выполнены в виде двух сборных половинок.
Плечо ВН располагается на улице внутри электростатических экранов каскада трансформаторов и подключен к выходу его последнего элемента. Плечо НН располагается в помещении пультовой, предназначенной для управления работой каскада трансформаторов.
Плечи ВН и НН делителя соединены между собой коаксиальным кабелем.
На нижнем экране конденсатора WMC 127/1500 и боковой панели блока H90, составляющих делитель, имеются таблички с техническими данными, на которых методом гравировки напечатаны заводские номера в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
К делителю данного типа относится делитель напряжения емкостной WMC 127/1500 с заводским № 861794, состоящий из плеча высокого напряжения -
конденсатора WMC 127/1500 с заводским № 861794 и плеча низкого напряжения - блока H90 с заводским № 878526.
Блок H90 пломбируется от несанкционированного доступа нанесением наклеек на один из винтов верхней части корпуса.
Рабочее положение делителя - вертикальное.
Нанесение знака поверки на делитель не предусмотрено.
Общий вид конденсатора WMC 127/1500 и блока H90, являющиеся плечами ВН и НН делителя, обозначение мест пломбирования от несанкционированного доступа (А) и мест нанесения заводских номеров представлены на рисунках с 1 по 3.
Место нанесения
заводского номера

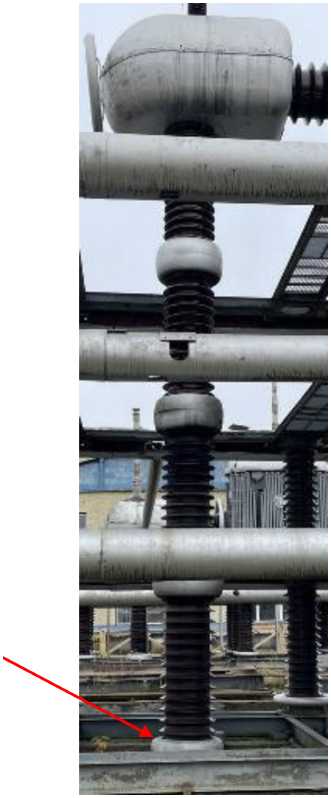

Рисунок 1 - Общий вид конденсатора WMC 127/1500
А
Рисунок 2 - Общий вид блока H90
Места нанесения заводских номеров

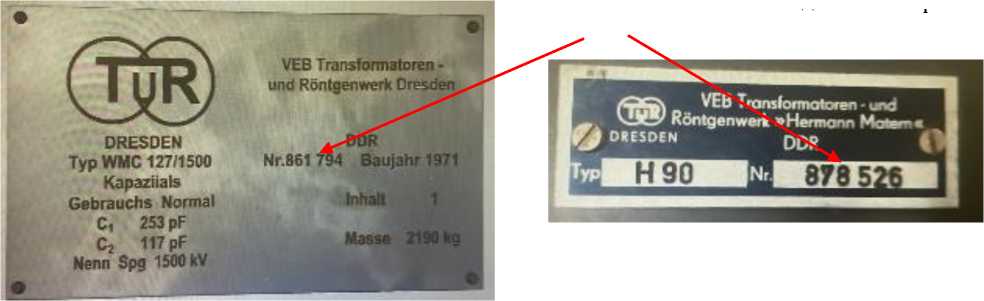

Рисунок 3 - Обозначение мест нанесения заводских номеров
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения переменного тока Ином, кВ |
1000 |
|
Диапазон значений преобразований напряжения переменного тока, кВ |
от 50 до 1000 |
|
Номинальное значение коэффициента масштабного преобразования напряжения переменного тока |
10000 |
|
Пределы допускаемой относительной основной погрешности преобразований напряжения переменного тока, % |
±2,0 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Таблица 2 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
30 10000 |
