Номер по Госреестру СИ: 91783-24
91783-24 Плотномеры
(ERADENS)
Назначение средства измерений:
Плотномеры ERADENS (далее - плотномеры) предназначены для измерений плотности жидкостей.

Внешний вид.
Плотномеры
Рисунок № 1

Внешний вид.
Плотномеры
Рисунок № 2

Внешний вид.
Плотномеры
Рисунок № 3

Внешний вид.
Плотномеры
Рисунок № 4

Внешний вид.
Плотномеры
Рисунок № 5

Внешний вид.
Плотномеры
Рисунок № 6
Программное обеспечение
Программное обеспечение (ПО) плотномеров модификации ERADENS X является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
ПО устанавливается при изготовлении плотномеров. Конструкция плотномеров модификации ERADENS X исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО плотномера модификации XS является внешним, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Конструкция плотномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании. Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
8ХХХ1) |
|
Цифровой идентификатор ПО |
- |
|
1)8-метрологически значимая часть, не ниже; ХХХ- метрологически незначимая часть | |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель плотномера в виде наклейки на маркировочную табличку согласно рисункам 3, 4 и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении государственной поверочной схемы для средств измерений плотности»;
Стандарт предприятия eralytics GmbH.
Правообладательeralytics GmbH, Австрия
Юридический адрес: Austria, 1210 Vienna, Autokaderstrasse 29/ Building 4A
Телефон : +43-189050330
E-mail: office@eralytics.com
Web-сайт: www.eralytics.com
Изготовитель
eralytics GmbH, АвстрияАдрес: Austria, 1210 Vienna, Autokaderstrasse 29/ Building 4A
Телефон : +43-189050330
E-mail: office@eralytics.com Web-сайт: www.eralytics.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
eralytics GmbH, АвстрияЮридический адрес: Austria, 1210 Vienna, Autokaderstrasse 29/ Building 4A
Телефон : +43-189050330
E-mail: office@eralytics.com
Web-сайт: www.eralytics.com
Конструктивно плотномеры выполнены в корпусе с U-образной трубкой, электронным блоком, электронным термостатом, сенсорным дисплеем.
Подача пробы жидкости осуществляется с помощью шприца. Конструкция плотномеров позволяет подключать дополнительную клавиатуру, мышь и принтер для печати результатов измерений.
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки из никелевых жаропрочных сплавов, заполненной образцом испытуемой жидкости. Собственные колебания чувствительного элемента поддерживаются с помощью электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается, и окончательный результат измерений плотности высвечивается на дисплее.
К данному типу средства измерений относятся плотномеры следующих модификаций: ERADENS X и ERADENS XS. Плотномер ERADENS X представляет собой самостоятельный прибор (рисунок 1). Плотномер ERADENS XS может иметь два варианта исполнения:
-
- как прибор, который с помощью USB-кабеля подключается к любому анализатору производства eralytics GmbH и управляется с панели анализатора, к которому он подключен (рисунок 2 и 3)
-
- как прибор, встроенный в любой анализатор производства eralytics GmbH, с возможностью проведения автоматического измерения плотности (рисунок 4). Анализаторы производства eralytics GmbH служат средством отображения и не влияют на результаты измерений.
Плотномеры применяются при нормальных условиях в лабораториях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет буквенно-цифровое обозначение.
Общий вид плотномеров представлен на рисунках 1-7.

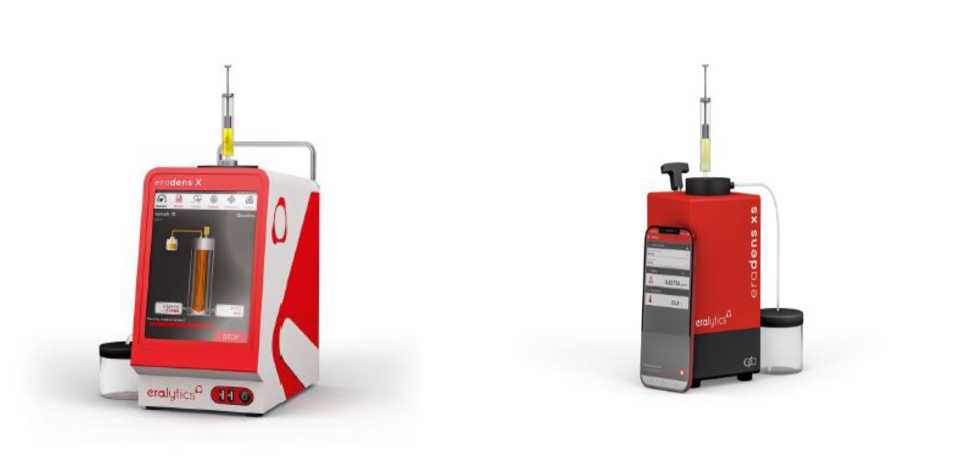

Рисунок 1 - Общий вид плотномера модификации ERADENS X
Рисунок 2 - Общий вид плотномера модификации ERADENS XS

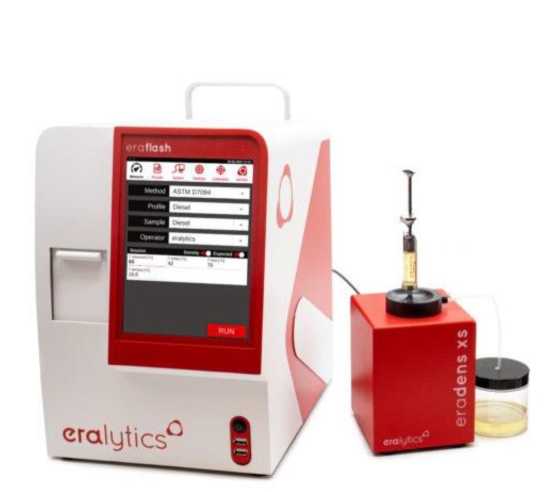

Рисунок 3 - Общий вид плотномера модификации ERADENS XS, подключенного к анализатору производства eralytics GmbH
Рисунок 4 - Общий вид плотномера модификации ERADENS XS, встроенного в анализатор производства eralytics GmbH
Серийный номер
АС
Место нанесениязнака утверждения типа
'О
Л 4
85 - 264V 47 - 63 Hz 1S0W 2023
EDX10
Jadens х
SN: EDX 32013210
Made in AUSTRIA
□a
ce eralytics0
Рисунок 5 - Табличка с местами нанесения серийного номера и знака утверждения типа на плотномер модификации ERADENS X
Серийный номер
Место нанесения знака утверждения типа
era yt
Рисунок 6 - Табличка с местами нанесения серийного номера и знака утверждения типа на
плотномер модификации ERADENS XS
Серийный номер
Место нанесения знака утверждения типа
Рисунок 7 - Место нанесения серийного номера и знака утверждения типа на плотномер модификации ERADENS XS, встроенного в анализатор производства eralytics GmbH
Пломбирование плотномеров не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ERADENS X |
ERADENS XS | |
|
Диапазон измерений плотности, г/см3 |
от 0,65 до 1,80 | |
|
Пределы допускаемой абсолютной погрешности | ||
|
измерений плотности, г/см3 |
±0,0001 | |
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ERADENS X |
ERADENS XS | |
|
Рабочий диапазон температур в измерительной | ||
|
ячейке, °С |
от 0 до +100 | |
|
Дискретность отсчета показаний плотности, г/см3 |
0,0001 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
от 100 до 240 | |
|
- частота переменного тока, Гц |
от 49 до 51 | |
|
Габаритные размеры, мм, не более | ||
|
- ширина |
157 |
110 |
|
- глубина |
289 |
140 |
|
- высота |
285 |
160 |
|
Масса, кг, не более |
7 |
2,1 |
