Номер по Госреестру СИ: 93176-24
93176-24 Вискозиметры
(ERAVISC X)
Назначение средства измерений:
Вискозиметры ERAVISC X (далее - вискозиметры) предназначены для измерений кинематической и динамической вязкости ньютоновских жидкостей, а также плотности жидкостей в лабораторных условиях.

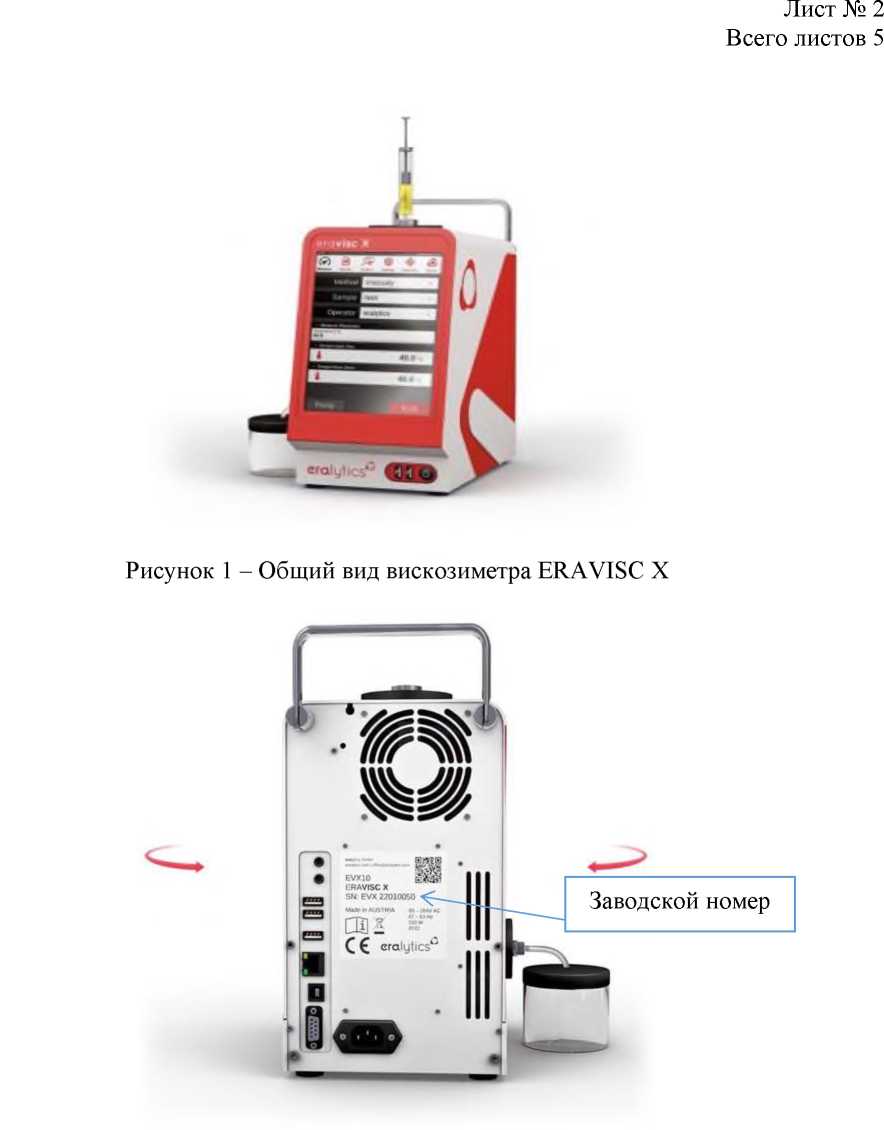

Внешний вид.
Вискозиметры
Рисунок № 1
Общие сведения
Дата публикации - 14.09.2024
Срок свидетельства - 12.09.2029
Номер записи - 195003
ID в реестре СИ - 1419042
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ERAVISC X,
Производитель
Изготовитель - eralytics GmbH
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2218 от 2024.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Вискозиметры (ERAVISC X)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Вискозиметры (ERAVISC X)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 4 | 4 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Вискозиметры (ERAVISC X)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) вискозиметров является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
икационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
8ХХХ1) |
|
Цифровой идентификатор ПО |
- |
|
1)8-метрологически значимая часть; ХХХ- метрологически незначимая часть, Х может принимать значения от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Вискозиметры ERAVISC X. Руководство по эксплуатации», раздел 3 «Принцип измерения».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, по техническому регулированию средств измерений плотности, по техническому регулированию
утвержденная приказом Федерального агентства и метрологии от 5 ноября 2019 г. № 2622;
Государственная поверочная схема для утвержденная приказом Федерального агентства и метрологии от 1 ноября 2019 г. № 2603;
Стандарт предприятия eralytics GmbH «Вискозиметры ERAVISC X».
Правообладательeralytics GmbH, Австрия Адрес: Lohnegrasse 3, A-1210 Vienna, Austria Телефон: +43 1 890 5033-0 E-mail: office@eralytics.com
Web-сайт: www.eralytics.com
Изготовитель
eralytics GmbH, АвстрияАдрес: Lohnegrasse 3, A-1210 Vienna, Austria Телефон: +43 1 890 5033-0
E-mail: office@eralytics.com
Web-сайт: www.eralytics.com
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14 Web-сайт: www.vniim.ru E-mail: info@vniim.ru«Всероссийский
Д.И.Менделеева»
Правообладатель
eralytics GmbH, Австрия Адрес: Lohnegrasse 3, A-1210 Vienna, Austria Телефон: +43 1 890 5033-0 E-mail: office@eralytics.comWeb-сайт: www.eralytics.com
Принцип действия вискозиметров основан на капиллярном методе измерений вязкости жидкости. После заполнения капилляра тарельчатый клапан закрывает впускное отверстие, предотвращая вытекание пробы, небольшое давление прикладывается с помощью сильфона, что приводит к вытеканию образца. Кривая давления записывается быстродействующим датчиком перепада давления. Записанная кривая давления впоследствии позволяет определить динамическую вязкость. Одновременно плотность образца определяется при помощи измерений резонансной частоты механических колебаний чувствительного элемента, выполненного в виде металлической U-образной трубки, в которую помещается образец испытуемой жидкости.
Вискозиметр состоит из ячейки измерения вязкости жидкости, ячейки измерения плотности жидкости (обе ячейки заполняются с помощью шприца сверху), электронного термостата, блока обработки измерительной информации, сенсорного дисплея, конструктивно объединенных в одном корпусе.
Результат измерений выводится на дисплей на передней панели вискозиметра.
Общий вид вискозиметра представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет буквенноцифровое обозначение (Рисунок 2).
Пломбирование вискозиметров не предусмотрено.
Рисунок 2 - Место нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений:
|
от 0,4 до 1000,0 от 0,4 до 1000,0 от 0,650 до 2,000 |
|
Пределы допускаемой относительной погрешности измерений вязкости, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 |
±0,0001 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С |
от 15 до 100 |
|
Объем образца, см3 |
3 |
|
Масса, кг, не более |
8 |
|
Габаритные размеры, мм, не более: - высота |
280 |
|
- ширина |
155 |
|
- длина |
260 |
|
Параметры электрического питания: - напряжение переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Гц |
50,0 ± 0,5 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С |
от + 15 до + 45 |
|
- относительная влажность воздуха, %, не более |
90 (без конденсации) |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
250 |
|
Максимальное давление испытуемого образца, МПа |
1,0 |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
