Принцип действия счетчиков основан на применении струйного автогенератора, представляющего собой бистабильный струйный элемент, приемные каналы которого соединены каналами обратной связи с соплами управления. В струйном автогенераторе используется эффект колебания струи измеряемого газа, вытекающей из входного сопла в рабочую камеру, с последующим отклонением струи газа к одной из двух стенок, к которой струя прижимается давлением, созданным потоком, отраженным вогнутым дефлектором в область между струей и стенкой. Далее струя течет вдоль стенки и попадает в свой приемный канал; в результате торможения потока давление в канале по сравнению с давлением в камере и противоположном приемном канале повышается. Это вызывает разгон среды в своем канале обратной связи. Через промежуток времени запаздывания в линии, расход в своем сопле управлений достигает величины расхода переключения, что приводит к отрыву струи от стенки. Струя достигает противоположной стенки, и через отрезок времени запаздывания в струйном элементе, во втором приемном канале повышается давление (при этом в противоположном приемном канале оно становится равным давлению в камере). Спустя время прохождения по второму каналу обратной связи - расход во втором сопле управления достигает величины расхода переключения, и струя принимает исходное направление и начнется новый период автоколебаний, воспринимаемых пьезодатчиком, преобразующим автоколебания в электрические импульсы с частотой пропорциональной объемному расходу газа, воспринимаемые электронным блоком. В рабочей камере счетчика вместе с струйным автогенератором установлен термопреобразователь сопротивления¹, преобразующий температуру газа в электрическое сопротивление, пропорциональное температуре газа, измеряемое электронным блоком.

Электронный блок, производит формирование и усиление импульсов счета, измерение электрического сопротивления¹⁾, с последующим вычислением объема газа (температуры и объема газа, приведенного к нормальным условиям по температуре¹⁾), прошедшего через счетчик, и индикацией результатов измерения на жидкокристаллическом индикаторе (далее -индикаторное устройство).

На индикаторном устройстве цифры слева до точки показывают:

• - объем газа в кубических метрах, а три цифры после точки соответственно десятые, сотые и тысячные доли кубического метра.

• - объем газа, приведенный к стандартным условиям по температуре¹⁾, в кубических метрах, а три цифры после точки соответственно десятые, сотые и тысячные доли кубического метра.

Счетчик состоит из:

• - струйного автогенератора;

• - электронного блока;

• - литиевой резервной и основной щелочной батареи питания электронного блока;

• - корпуса;

• - крышки корпуса;

• - крышки счетчика с пломбировочным кольцом;

Резервная литиевая батарея питания устанавливается на плате электронного блока внутри корпуса счетчика. Основная щелочная батарея питания электронного блока располагается в батарейном отсеке. Батарейный отсек не пломбируется для удобства замены элемента питания.

Счетчик предназначен для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно - вычислительных комплексов контроля и учета энергоресурсов.

Для передачи результатов измерений и информации во внешние измерительные системы, связи со счетчиком в процессе эксплуатации, используются вспомогательные цепи счетчика, на базе которых могут быть реализованы совместно или по отдельности: радиоканал; импульсное выходное устройство, цифровое проводное выходное устройство.

Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.

Изготавливаются следующие исполнения счетчиков:

• - СГМД-1,6 X1 X2 X3² - с максимальным объемным расходом газа 1,6 м³/ч;

• - СГМД-2,5 X1 X2 X3 - с максимальным объемным расходом газа 2,5 м³/ч;

• - СГМД-3,2 X1 X2 X3 - с максимальным объемным расходом газа 3,2 м³/ч;

• - СГМД-4 X1 X2 X3 ³ - с максимальным объемным расходом газа 4,0 м³/ч.

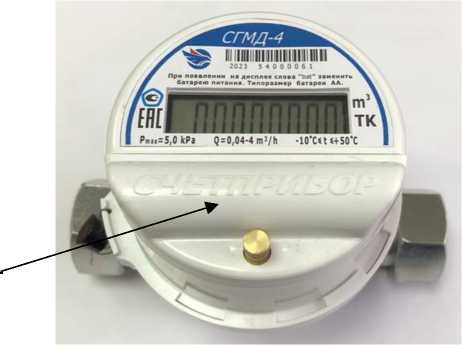

Общий вид счетчика показан на рисунке 1.

Крышка батарейного отсека с основной батареей питания

Рисунок 1 - Общий вид счетчиков

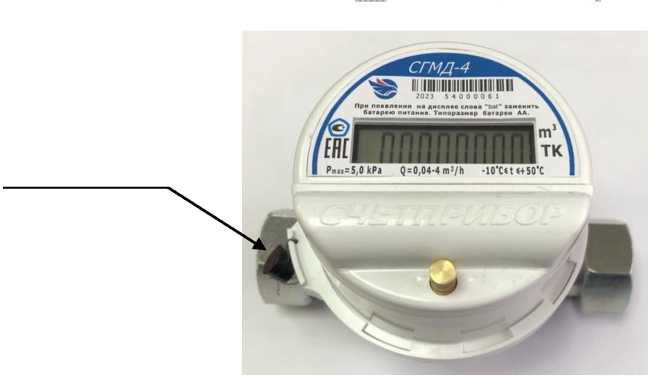

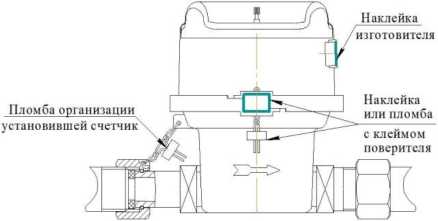

Защита от несанкционированного доступа осуществляется с помощью пломбирования. Схемы пломбирования средства измерений приведена на рисунке 2.

Знак поверки на корпус средств измерений наносится в местах, указанных на рисунке 2.

Рисунок 2 - Схема пломбирования

и места нанесения знака поверки на корпус средства измерений

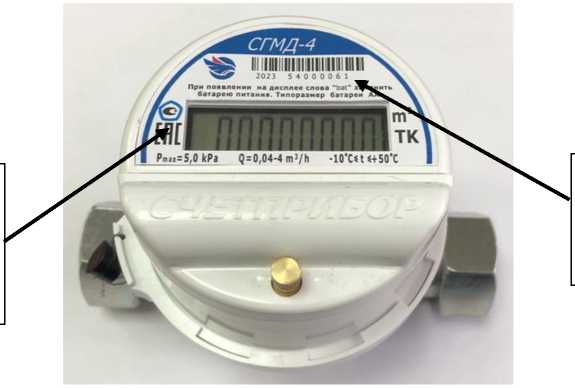

Заводской номер счетчика состоит из арабских цифр и наносится на корпусе счетчика в месте, указанном на рисунке 3. Заводской номер наносится любым способом, обеспечивающим его сохранность в течение всего срока эксплуатации.

Знак утверждения типа средств измерений наносится на корпус счетчика в соответствии с рисунком 3.

Место нанесения знака утверждения типа средств измерений

Место нанесения заводского номера

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений

в соответствии с таблицей 3

Таблица 3 - Комплектность средств измерений

Таблица 2 -

Продолжение таблицы 2
