Номер по Госреестру СИ: 91957-24
91957-24 Трансформаторы напряжения емкостные
(DFK)
Назначение средства измерений:
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

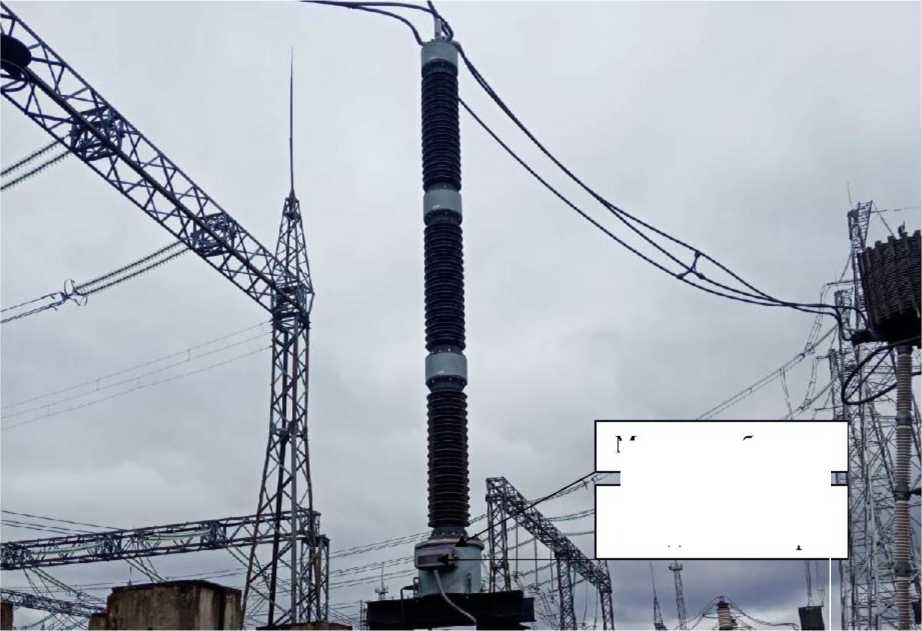

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Общие сведения
Дата публикации - 24.04.2024
Срок свидетельства -
Номер записи - 193822
ID в реестре СИ - 1416019
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DFK-765, DFK-525, DFK-245,
Производитель
Изготовитель - Фирма "Electrotecnica Arteche Hermanos, S.A."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 12
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1324 дн.
Приказы РСТ, где упоминается данный тип СИ
№1079 от 2024.04.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№170 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы напряжения емкостные (DFK)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Electrotecnica Arteche Hermanos, S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85802-22 |
Трансформаторы тока, CA-245 Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
86329-22 |
Трансформаторы напряжения, UTF-245 Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
88098-23 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
89536-23 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
89931-23 |
Трансформаторы напряжения, UTD-123 Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
91957-24 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
92383-24 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
93996-24 |
Трансформаторы напряжения, UTD-123 Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
94697-25 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Трансформаторы напряжения емкостные (DFK)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Трансформаторы напряжения емкостные (DFK)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Изготовитель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания Адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-canm: www.rostest.ru
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций DFK-245, DFK-525, DFK-765, которые отличаются друг от друга значениями номинального напряжения первичной обмотки и номинальной вторичной нагрузки.
К трансформаторам напряжения данного типа относятся следующие модификации:
-
- DFK-245 зав. № 13014358/3, 13014358/2, 13014358/1;
-
- DFK-525 зав. № 0802216/2, 0802216/14, 0802216/6, 0802216/1, 0802216/12, 0802216/13, 0802216/3, 0802216/4, 0802216/5;
-
- DFK-765 зав. № 0805643/10, 0805643/1, 0805643/6, 0805643/9, 0805643/12, 0805643/11.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения
заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
|
Таблица 1.1 - Метрологические характеристики трансф |
юрматоров напряжения DFK-245 |
|
Наименование характеристики |
Значение для заводских номеров |
|
13014358/3, 13014358/2, 13014358/1 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
150/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/4'3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
200 |
|
Таблица 1.2 - Метрологические характеристики трансф |
юрматоров напряжения DFK-525 |
|
Наименование характеристики |
Значение для заводских номеров |
|
0802216/2, 0802216/14, 0802216/6, 0802216/1, 0802216/12, 0802216/13, 0802216/3, 0802216/4, 0802216/5 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
500/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
50 |
|
Таблица 1.3 - Метрологические характеристики трансе |
юрматоров напряжения DFK-765 |
|
Наименование характеристики |
Значение для заводских номеров |
|
0805643/10, 0805643/1, 0805643/6, 0805643/9, 0805643/12, 0805643/11 | |
|
Номинальное напряжение первичной обмотки ^ном, кВ |
750/\3 |
|
Номинальное напряжение вторичной обмотки U2ном, В |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
