Номер по Госреестру СИ: 94697-25
94697-25 Трансформаторы напряжения емкостные
(DFK)
Назначение средства измерений:
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
которые пропитаны выходу емкостного из последовательно электромагнитного

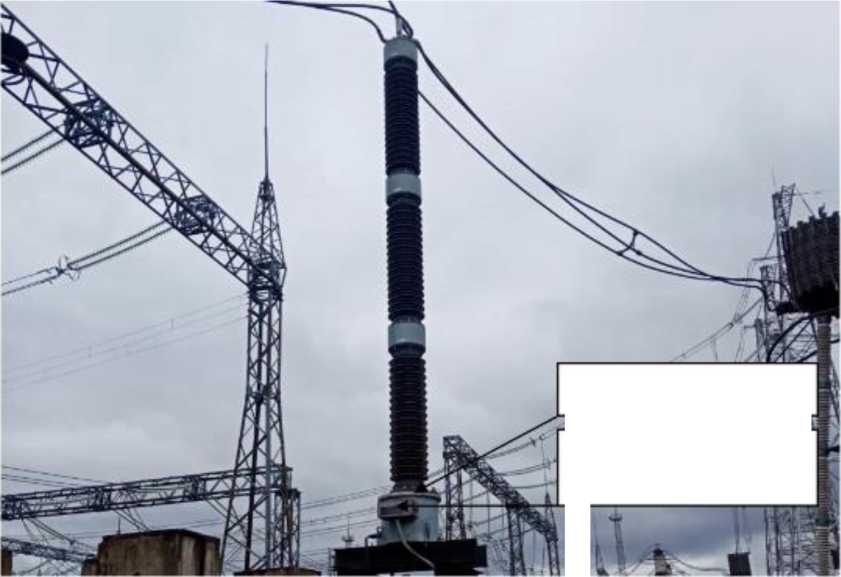

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства -
Номер записи - 196496
ID в реестре СИ - 1423697
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DFK-525, DFK-362, DFK 525, DFK 362,
Производитель
Изготовитель - Фирма "Electrotecnica Arteche Hermanos, S.A."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 25
Кол-во средств измерений - 21
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2007
МПИ по поверкам - 1253 дн.
Приказы РСТ, где упоминается данный тип СИ
№969 от 2025.05.16 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 21 февраля 2025 г. № 355 "Об утверждении типов средств измерений"
Наличие аналогов СИ: Трансформаторы напряжения емкостные (DFK)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Electrotecnica Arteche Hermanos, S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85802-22 |
Трансформаторы тока, CA-245 Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
86329-22 |
Трансформаторы напряжения, UTF-245 Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
88098-23 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
89536-23 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
89931-23 |
Трансформаторы напряжения, UTD-123 Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
91957-24 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
92383-24 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
93996-24 |
Трансформаторы напряжения, UTD-123 Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
94697-25 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos, S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Трансформаторы напряжения емкостные (DFK)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 22 | 0 | 22 | 0 | 22 | 0 | 22 |
Стоимость поверки Трансформаторы напряжения емкостные (DFK)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Юридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Изготовитель
Фирма «Electrotecnica Arteche Hermanos, S.A.», ИспанияАдрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-cайт: www.arteche.es
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», ИспанияЮридический адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
E-mail: info@arteche.es
Web-сайт: www.arteche.es
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, синтетическим маслом и помещены в фарфоровые покрышки. К делителя подключено электромагнитное устройство, которое состоит включенных компенсирующего реактора с малыми потерями и трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого емкостного делителя. Трансформаторы преобразователей
алюминиевый бак, заполненный минеральным маслом. Бак
напряжения переменного тока с помощью напряжения относятся к классу масштабных измерительных электрических величин.
К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций DFK-362, DFK-525, которые отличаются друг от друга значениями номинального напряжения первичной обмотки и номинальной вторичной нагрузки.
К трансформаторам напряжения данного типа относятся следующие модификации:
-
- DFK-362 зав. № 0805646/1, 0805646/2, 0805646/3;
-
- DFK-525 зав. № 0410080/2, 0410080/10, 0410080/11, 0410080/16, 0410080/21, 0410080/23, 0410080/24, 0410080/28, 0410080/29, 0410080/31, 0410080/32, 0410080/33, 11008201/5, 11008201/6, 11008201/9.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

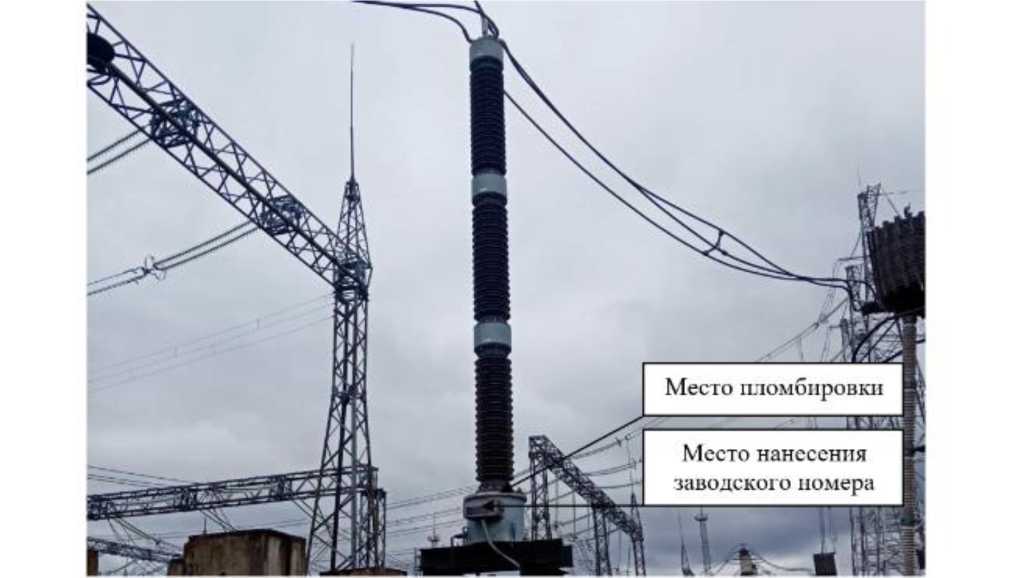

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
ч-1У.Ц
Место нанесения заводскою иомера
Таблица 1.1 - Метрологические характеристики трансформаторов напряжения DFK-362
|
Наименование характеристики |
Значение для заводских номеров |
|
0805646/1, 0805646/2, 0805646/3 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
330/V3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
50 |
Таблица 1.2 -
DFK-525
|
Наименование характеристики |
Значение для заводских номеров | |
|
0410080/2, 0410080/10, 0410080/11, 0410080/16, 0410080/21, 0410080/23, 0410080/24, 0410080/28, 0410080/29, 0410080/31, 0410080/32, 0410080/33 |
11008201/5, 11008201/6, 11008201/9 | |
|
Номинальное напряжение первичной обмотки ихном, кВ |
500/V3 |
500/V3 |
|
Номинальное напряжение вторичной обмотки изном, В |
100/^3 |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
20 |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
