Номер по Госреестру СИ: 91968-24
91968-24 Контроллеры программируемые
(SC8000)
Назначение средства измерений:
Контроллеры программируемые SC8000 (далее по тексту - контроллеры) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока, переменного электрического напряжения и частоты периодического сигнала, электрических сигналов от различных измерительных преобразователей (ИП), в том числе термоэлектрических преобразователей (ТП) и термопреобразователей сопротивления (ТС), и преобразований в значения температуры, а также воспроизведений силы постоянного электрического тока, постоянного электрического напряжения и воспроизведения сигналов для управления и контроля технологическим оборудованием.
Внешний вид.
Контроллеры программируемые
Рисунок № 1
Внешний вид.
Контроллеры программируемые
Рисунок № 2
Внешний вид.
Контроллеры программируемые
Рисунок № 3
Внешний вид.
Контроллеры программируемые
Рисунок № 4
Общие сведения
Дата публикации - 26.04.2024
Срок свидетельства - 24.04.2029
Номер записи - 193828
ID в реестре СИ - 1416045
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Nanjing Sciyon Wisdom Technology Group Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1084 от 2024.04.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Контроллеры программируемые (SC8000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Nanjing Sciyon Wisdom Technology Group Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91968-24 24.04.2029 |
Контроллеры программируемые, SC8000 Nanjing Sciyon Wisdom Technology Group Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
92267-24 04.06.2029 |
Комплексы измерительно-вычислительные и управляющие, TFS600 Nanjing Sciyon Wisdom Technology Group Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
92268-24 04.06.2029 |
Комплексы измерительно-вычислительные и управляющие, NT6000 Nanjing Sciyon Wisdom Technology Group Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Контроллеры программируемые (SC8000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Контроллеры программируемые (SC8000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение контроллеров разделяется на встроенное программное обеспечение (далее по тексту - ВПО) и внешнее программное обеспечение (далее по тексту -внешнее ПО), устанавливаемое на персональный компьютер.
ВПО является метрологически значимым, встроено в модули и хранится в их энергонезависимой памяти. ВПО модулей устанавливается на заводе-изготовителе в процессе производственного цикла. Оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики контроллеров и позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом виде, а также архивировать и просматривать результаты ранее выполненных измерений. Внешнее ПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю).
Уровень защиты ВПО и внешнего ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ВПО и внешнего ПО контроллеров приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Внешнее ПО |
ВПО | |
|
Идентификационное наименование ПО |
NT6000 |
Соответствует модели модуля |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.0 |
1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типа и заводской номер контроллеров, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом шелкографии.Идентификационные наклейки модулей расположены на верхней панели каждого модуля и содержат информацию о модели модуля и QR-код с указанием модели модуля и идентификационным номером, в виде буквенно-цифрового обозначения, уникальным для каждого модуля.
Общий вид с указанием мест нанесения знака поверки и идентификационной таблички контроллеров представлен на рисунке 1.
Идентификационная табличка контроллеров с местом нанесения заводского номера и знака утверждения типа представлена на рисунке 2.
Вид сверху контроллеров с местом нанесения идентификационных наклеек модулей представлен на рисунке 3.
Пломбирование контроллеров не предусмотрено.
Место нанесения маркировочной таблички контроллеров
Место нанесения
знака поверки

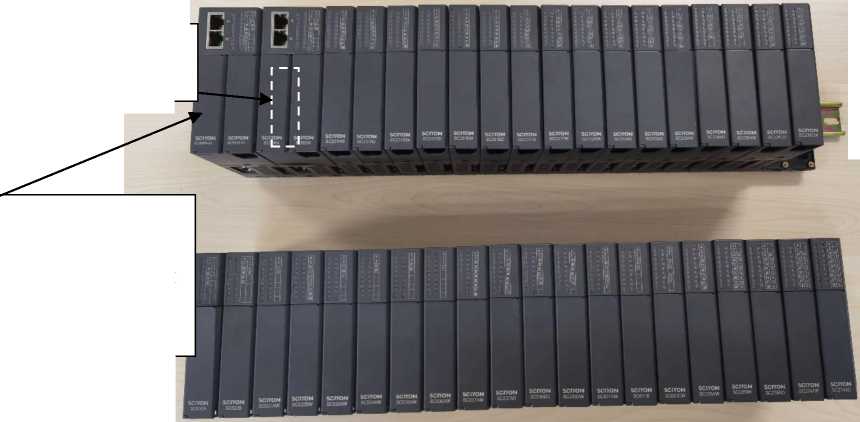

Рисунок 1 - Общий вид контроллеров
Место
нанесения знака
утверждения типа

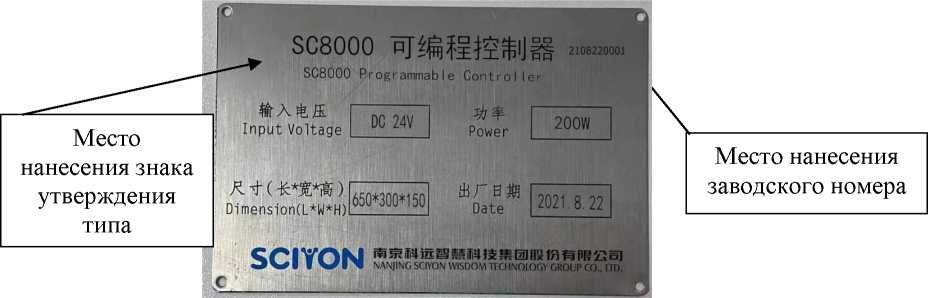

Рисунок 2 - Маркировочная табличка контроллеров
Input Voltage
Л + (**Ж*Ю Dimension(L*W*H)
ВЗДЕ
if в%в j

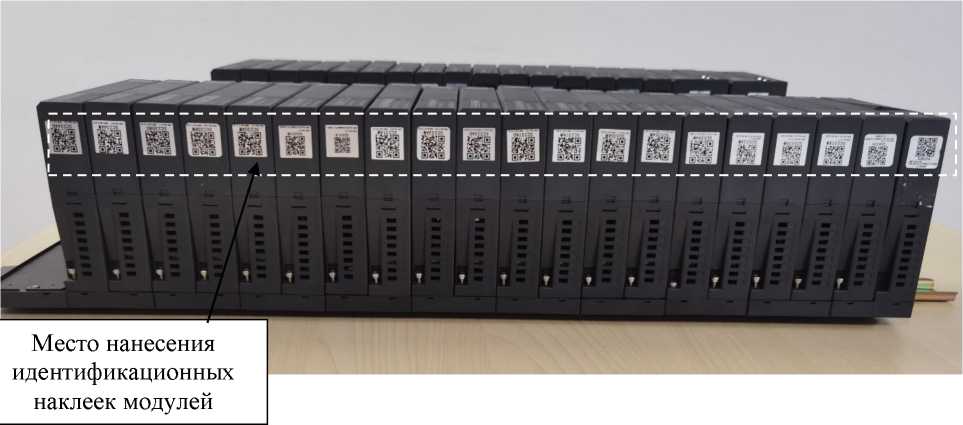

Место нанесения идентификационных наклеек модулей

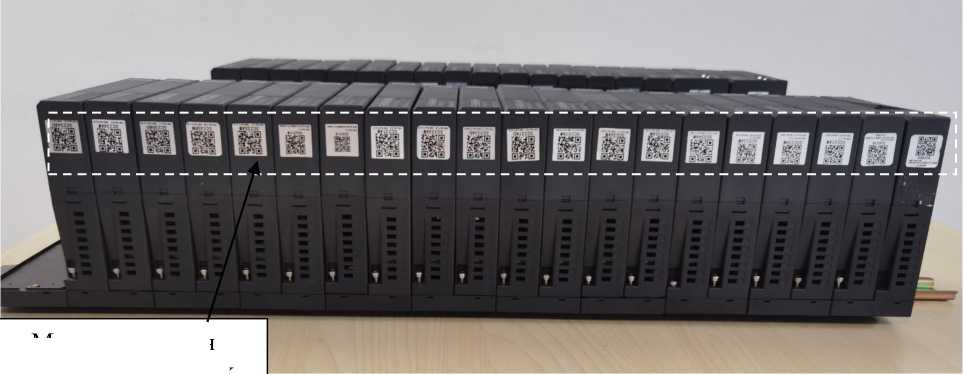

Рисунок 3 - Вид контроллеров сверху. Идентификация функциональных модулей
Программное обеспечение контроллеров разделяется на встроенное программное обеспечение (далее по тексту - ВПО) и внешнее программное обеспечение (далее по тексту -внешнее ПО), устанавливаемое на персональный компьютер.
ВПО является метрологически значимым, встроено в модули и хранится в их энергонезависимой памяти. ВПО модулей устанавливается на заводе-изготовителе в процессе производственного цикла. Оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики контроллеров и позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом виде, а также архивировать и просматривать результаты ранее выполненных измерений. Внешнее ПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю).
Уровень защиты ВПО и внешнего ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ВПО и внешнего ПО контроллеров приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Внешнее ПО |
ВПО | |
|
Идентификационное наименование ПО |
NT6000 |
Соответствует модели модуля |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.0 |
1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики модулей ввода/вывода
|
Модуль |
Количество каналов |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной приведенной погрешности, % |
Пределы допускаемой дополнительной приведенной погрешности, % | |
|
На входе |
На выходе | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
SC231AD |
8 |
от 0 до 20 мА |
16 бит |
±0,1 |
±0,004 |
|
SC231AW |
8 |
от 0 до 20 мА |
16 бит |
±0,1 |
±0,004 |
|
SC231DD |
8 |
от 0 до 20 мА |
16 бит |
±0,1 |
±0,005 |
|
SC231DW |
8 |
от 0 до 20 мА |
16 бит |
±0,1 |
±0,005 |
|
SC231ED |
8 |
от 0 до 20 мА от 0 до 10 В |
16 бит |
±0,1 |
±0,004 |
|
SC231EW |
8 |
от 0 до 20 мА от 0 до 10 В |
16 бит |
±0,1 |
±0,004 |
|
SC231FD |
8 |
от 0 до 20 мА от 0 до 10 В |
16 бит |
±0,1 |
±0,004 |
|
SC231FW |
8 |
от 0 до 20 мА от 0 до 10 В |
16 бит |
±0,1 |
±0,004 |
|
SC232AD |
8 |
от 0 до 320 Ом |
16 бит |
±0,2 |
±0,004 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
SC232AW |
8 |
от 0 до 320 Ом |
16 бит |
±0,2 |
±0,004 |
|
SC233AD |
8 |
от -100 до 100 мВ |
16 бит |
±0,2 |
±0,004 |
|
SC233AW |
8 |
от -100 до 100 мВ |
16 бит |
±0,2 |
±0,004 |
|
SC236AD |
6 |
12 бит |
от 4 до 20 мА |
±0,2 |
±0,004 |
|
SC236AW |
6 |
12 бит |
от 4 до 20 мА |
±0,2 |
±0,004 |
|
SC236CD |
8 |
12 бит |
от -10 до 10 В |
±0,2 |
±0,004 |
|
SC236CW |
8 |
12 бит |
от -10 до 10 В |
±0,2 |
±0,004 |
|
SC236DD |
4 |
12 бит |
от 4 до 20 мА |
±0,2 |
±0,004 |
|
SC236DW |
4 |
12 бит |
от 4 до 20 мА |
±0,2 |
±0,004 |
|
Примечания: 1. Нормируемым |
значением для приведенной погрешности является разность между | ||||
|
максимальным и минимальным значениями диапазона измерений. | |||||
|
2. Дополнительная погрешность измерений вызвана изменением температуры окружающего | |||||
|
воздуха от нормальных условий измерений на каждый 1 °C в диапазоне рабочих температур от | |||||
|
-20 C до +60 C, % | |||||
|
Таблица 4 - |
Метрологические характеристики модулей ввода | ||
|
Модуль |
Количество каналов |
Диапазон измерений частоты следования импульсов, Гц |
Пределы допускаемой абсолютной погрешности измерений, Гц |
|
SC237AD |
4 |
от 0,1 до 1000 от 1000 до 10000 от 10000 до 50000 |
±0,1 ±1 ±3 |
|
SC237AW |
4 |
от 0,1 до 1000 от 1000 до 10000 от 10000 до 50000 |
±0,1 ±1 ±3 |
|
SC533AW |
1 |
от 0,1 до 3000 от 3000 до 10000 от 10000 до 20000 |
±0,1 ±0,5 ±1,0 |
|
Примечания:
| |||
Таблица 5 - Метрологические характеристики модулей при подключении ПТ и ТС и преобразований в значения температуры по ГОСТ 8.585-2001 . и ГОСТ 6651-2009
|
Модуль |
Типы применяемых ТС по ГОСТ 66512009 и ТП по ГОСТ 8.585-2001 |
Диапазон измерений постоянного электрического напряжения и электрического сопротивления постоянного тока в температурном эквиваленте, °C |
Пределы допускаемой основной абсолютной погрешност и, C |
Пределы допускаемой дополнительной приведенной погрешности, % |
|
1 |
2 |
3 |
4 |
5 |
|
SC232AD, SC232AW |
Pt 100 (а=0,00385 °C-1) Cu50 (а=0,00428 C-i) Pt50(a=0,00385 C-i) Cu100(a=0,00428 C-i) Ni100 (a=0,00617 C-i) |
от -200 до 620 от -50 до 150 от -200 до 500 от -50 до 150 от -60 до 180 |
±2 ±2 ±2 ±2 ±2 |
±0,004 |
Лист № 6 Всего листов 9 Продолжение таблицы 5.
|
1 |
2 |
3 |
4 |
5 |
|
SC233AD, SC233AW |
тип K (ТХА) тип E (ТХКн) тип B (ТПР) тип S (ТПП) тип J (ТЖК) тип T (ТМК) тип R (ТПП) тип N (ТНН) |
от -270 до 1372 от -270 до 1000 от 250 до 1820 от -50 до 1768 от -210 до 1200 от -270 до 400 от -50 до 1768 от -200 до 1300 |
±2,9 ±1,5 ±2,5 ±2,0 ±1,7 ±1,5 ±1,8 ±3,0 |
±0,004 |
|
Примечания:
| ||||
Таблица 6 - Метрологические характеристики модулей контроля/управления двигателем
|
Модуль |
Количеств о каналов |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной приведенной погрешности, % |
Пределы допускаемой дополнительной приведенной погрешности, % | |
|
На входе |
На выходе | ||||
|
SC531AW |
2 |
от 0 до 3 В при частоте 2,3 кГц |
16 бит |
±1,0 |
±0,004 |
|
SC532BW |
2 |
от 0 до 3 В при частоте 2,3 кГц |
16 бит |
±1,0 |
±0,004 |
|
2 |
от 4 до 20 мА |
16 бит |
±0,1 |
±0,004 | |
|
1 |
14 бит |
от 4 до 20 мА |
±0,2 |
±0,004 | |
|
2 |
12 бит |
±150 мА |
±1 |
- | |
|
SC534AW |
2 |
от -20 до -4 В |
12 бит |
±1,0 |
±0,004 |
|
SC535AW |
2 |
от 0 до 2,5 В при частоте 50 Гц |
12 бит |
±1,0 |
±0,004 |
|
SC536AW |
1 |
от -20 до -4 В |
12 бит |
±1,0 |
±0,004 |
Примечания:
-
1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений
-
2. Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений на каждый 1 °C в диапазоне температур от -20 °C до +60 °C, %
-
3. Напряжение питания датчика LVDT составляет 5 В при частоте 2,3 кГц
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 21,6 до 26,4 |
|
Потребляемая мощность, Вт, не более |
480 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C |
от 23 до 27 |
|
Рабочие условия измерений: - температура окружающего воздуха, C |
от -20 до +60 |
|
- относительная влажность окружающего воздуха, без конденсации, % |
от 10 до 95 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Габаритные размеры модулей (ДхШ*В), мм, не более: - SC231AD, SC231AW, SC231DD, SC231DW, SC231ED, SC231EW, SC231FD, SC231FW, SC232AD, SC232AW, SC233AD, SC233AW, SC234AD, SC234AW, SC235AW, SC235BW, SC235BD, SC236AD, SC236AW, SC236CD, SC236CW, SC236DD, SC236DW, SC237AD, SC237AW, SC531AW, SC532BW, SC533AW, SC534AW, SC535AW, SC536AW |
120,1x24,9x108,0 |
|
- SM132A, SM132B, SM132C, SM131L, SM131R, SM135A |
120,0x58,5x24,3 |
|
- SM133A |
120,0x58,5x23,8 |
|
- SM134A, SM134B |
120,0x58,5x29,9 |
|
- SC950A, SC950A-01 |
120,0x50,0x108,0 |
|
- SC832A, SC832B |
120,0x24,9x108,0 |
|
- SC631AW, SC631B, SC631CW |
108,0x24,9x120,1 |
|
Масса модулей, кг, не более - SC231AD, SC231AW, SC231DD, SC231DW, SC231ED, SC231EW, SC231FD, SC231FW, SC232AD, SC232AW, SC233AD, SC233AW, SC235BW, SC235BD, SC236CD, SC236CW, SC535AW, SC536AW |
0,16 |
|
- SC234AD, SC234AW, SC236AD, SC236AW, SC236DD, SC236DW, SC631AW, SC631B, SC631CW |
0,15 |
|
- SC235AW, SC237AD, SC237AW, SC531AW, SC533AW, SC534AW |
0,17 |
|
- SC532BW |
0,20 |
|
- SM132A, SM132B, SM132C, SM131L, SM131R |
0,06 |
|
- SM133A, SM134A, SM134B, SM135A |
0,07 |
|
- SC950A, SC950A-01 |
0,28 |
|
- SC832A, SC832B |
0,14 |
наносится согласно схеме, указанной на рисунке 2, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» руководства по эксплуатации SC8000-2023 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Контроллеры программируемые SC8000. Стандарт предприятия.
Правообладатель
Nanjing Sciyon Wisdom Technology Group Co., Ltd., Китай
Юридический адрес: No. 1266 Qingshuiting East Road, Jiangning District, Nanjing, Jiangsu, China.
Телефон: 025-6859 8968
Факс: 025-6983 6118
E-mail: sciyon@sciyon.com
Web-сайт: www.sciyon.com
Изготовитель
Nanjing Sciyon Wisdom Technology Group Co., Ltd., Китай
Адрес: No. 1266 Qingshuiting East Road, Jiangning District, Nanjing, Jiangsu, China.
Телефон: 025-6859 8968
Факс: 025-6983 6118
E-mail: sciyon@sciyon.com
Web-сайт: www.sciyon.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: www.prommash-test.ru
Правообладатель
Nanjing Sciyon Wisdom Technology Group Co., Ltd., Китай
Юридический адрес: No. 1266 Qingshuiting East Road, Jiangning District, Nanjing, Jiangsu, China.
Телефон: 025-6859 8968
Факс: 025-6983 6118
E-mail: sciyon@sciyon.com
Web-сайт: www.sciyon.com
Принцип действия контроллеров заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в модуль центрального процессора, обработке цифрового кода, с последующим вычислением в контроллере значений измеряемой величины в соответствии с характеристикой первичного преобразователя физической величины и выдаче управляющего воздействия через модули вывода посредством цифроаналогового преобразования (ЦАП) заданного кода в выходные электрические сигналы для передачи информационных и управляющих сигналов контроллеров.
Контроллеры состоят из функциональных модулей: модулей ввода/вывода, модулей управления, модулей связи, устанавливаемые в модули шасси с креплением на DIN-рейку, которые обеспечивают питание модулей. Функциональные модули выполнены в пластиковом корпусе.
Контроллеры относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя. Состав контроллеров и идентификационные данные функциональных модулей (модель и идентификационный номер) указываются в паспорте на контроллеры.
Перечень функциональных модулей указан в таблице 1.
Таблица 1. Функциональные модули контроллеров.
|
Модель модуля |
Описание модуля |
|
Модули ввода/вывода контроллеров | |
|
SC231AD, SC231AW |
Модуль аналогового ввода |
|
SC231DD, SC231DW | |
|
SC231ED, SC231EW | |
|
SC231FD, SC231FW | |
Продолжение таблицы 1.
|
Модель модуля |
Описание модуля |
|
SC232AD, SC232AW |
Модуль ввода сигналов от термопреобразователей сопротивления |
|
SC233AD, SC233AW |
Модуль ввода сигналов от термоэлектрических преобразователей |
|
SC234AD, SC234AW |
Модуль ввода цифровых данных |
|
SC235AW |
Модуль вывода реле |
|
SC235BW, SC235BD |
Модуль вывода цифровых данных |
|
SC236AD, SC236AW |
Модуль аналогового вывода |
|
SC236CD, SC236CW | |
|
SC236DD, SC236DW | |
|
SC237AD, SC237AW |
Модуль ввода частоты |
|
Модули контроля/управления двигателем | |
|
SC531AW |
Модуль ввода LVDT |
|
SC532BW |
Модуль сервоуправления |
|
SC533AW |
Модуль скорости вращения |
|
SC534AW |
Модуль контроля смещения / осцилляции |
|
SC535AW |
Модуль мониторинга колебаний |
|
SC536AW |
Модуль эксцентриситета |
|
Модули шасси, связи, управления | |
|
SM132A, SM132B, SM132C |
ОснованиеIO |
|
SM133A |
Терминальный модуль сопротивления |
|
SM134A |
Модуль переключения головок |
|
SM134B |
Переходный хвостовой модуль |
|
SM131L |
Левое основание контроллеров |
|
SM131R |
Правое основание контроллеров |
|
SM135A |
Основание модуля связи |
|
SC950A, SC950A-01 |
Блок PLC |
|
SC832A |
Модуль связи на электроде PLC |
|
SC832B |
Модуль оптической связи PLC |
|
SC631AW |
Двухканальный модуль Modbus TCP |
|
SC631B |
Одноканальный модуль Modbus TCP |
|
SC631CW |
Универсальный модуль связи шины |
Знак утверждения типа и заводской номер контроллеров, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом шелкографии.
Идентификационные наклейки модулей расположены на верхней панели каждого модуля и содержат информацию о модели модуля и QR-код с указанием модели модуля и идентификационным номером, в виде буквенно-цифрового обозначения, уникальным для каждого модуля.
Общий вид с указанием мест нанесения знака поверки и идентификационной таблички контроллеров представлен на рисунке 1.
Идентификационная табличка контроллеров с местом нанесения заводского номера и знака утверждения типа представлена на рисунке 2.
Вид сверху контроллеров с местом нанесения идентификационных наклеек модулей представлен на рисунке 3.
Пломбирование контроллеров не предусмотрено.
Место нанесения маркировочной таблички контроллеров
Место нанесения
знака поверки
Рисунок 1 - Общий вид контроллеров
Место
нанесения знака
утверждения типа
Рисунок 2 - Маркировочная табличка контроллеров
Input Voltage
Л + (**Ж*Ю Dimension(L*W*H)
ВЗДЕ
if в%в j
Место нанесения идентификационных наклеек модулей
Рисунок 3 - Вид контроллеров сверху. Идентификация функциональных модулей
Таблица 8 -
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Контроллер программируемый SC8000 |
- |
1 |
|
Паспорт |
SC8000-2023 ПС |
1 |
|
Руководство по эксплуатации |
SC8000-2023 РЭ |
1 |
|
Примечание - тип и количество функциональных модулей контроллера определяется в соответствии с заказом и указывается в паспорте на контроллеры. | ||
Таблица 3 - Метрологические характеристики модулей ввода/вывода
|
Модуль |
Количество каналов |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной приведенной погрешности, % |
Пределы допускаемой дополнительной приведенной погрешности, % | |
|
На входе |
На выходе | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
SC231AD |
8 |
от 0 до 20 мА |
16 бит |
±0,1 |
±0,004 |
|
SC231AW |
8 |
от 0 до 20 мА |
16 бит |
±0,1 |
±0,004 |
|
SC231DD |
8 |
от 0 до 20 мА |
16 бит |
±0,1 |
±0,005 |
|
SC231DW |
8 |
от 0 до 20 мА |
16 бит |
±0,1 |
±0,005 |
|
SC231ED |
8 |
от 0 до 20 мА от 0 до 10 В |
16 бит |
±0,1 |
±0,004 |
|
SC231EW |
8 |
от 0 до 20 мА от 0 до 10 В |
16 бит |
±0,1 |
±0,004 |
|
SC231FD |
8 |
от 0 до 20 мА от 0 до 10 В |
16 бит |
±0,1 |
±0,004 |
|
SC231FW |
8 |
от 0 до 20 мА от 0 до 10 В |
16 бит |
±0,1 |
±0,004 |
|
SC232AD |
8 |
от 0 до 320 Ом |
16 бит |
±0,2 |
±0,004 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
SC232AW |
8 |
от 0 до 320 Ом |
16 бит |
±0,2 |
±0,004 |
|
SC233AD |
8 |
от -100 до 100 мВ |
16 бит |
±0,2 |
±0,004 |
|
SC233AW |
8 |
от -100 до 100 мВ |
16 бит |
±0,2 |
±0,004 |
|
SC236AD |
6 |
12 бит |
от 4 до 20 мА |
±0,2 |
±0,004 |
|
SC236AW |
6 |
12 бит |
от 4 до 20 мА |
±0,2 |
±0,004 |
|
SC236CD |
8 |
12 бит |
от -10 до 10 В |
±0,2 |
±0,004 |
|
SC236CW |
8 |
12 бит |
от -10 до 10 В |
±0,2 |
±0,004 |
|
SC236DD |
4 |
12 бит |
от 4 до 20 мА |
±0,2 |
±0,004 |
|
SC236DW |
4 |
12 бит |
от 4 до 20 мА |
±0,2 |
±0,004 |
|
Примечания: 1. Нормируемым |
значением для приведенной погрешности является разность между | ||||
|
максимальным и минимальным значениями диапазона измерений. | |||||
|
2. Дополнительная погрешность измерений вызвана изменением температуры окружающего | |||||
|
воздуха от нормальных условий измерений на каждый 1 °C в диапазоне рабочих температур от | |||||
|
-20 C до +60 C, % | |||||
|
Таблица 4 - |
Метрологические характеристики модулей ввода | ||
|
Модуль |
Количество каналов |
Диапазон измерений частоты следования импульсов, Гц |
Пределы допускаемой абсолютной погрешности измерений, Гц |
|
SC237AD |
4 |
от 0,1 до 1000 от 1000 до 10000 от 10000 до 50000 |
±0,1 ±1 ±3 |
|
SC237AW |
4 |
от 0,1 до 1000 от 1000 до 10000 от 10000 до 50000 |
±0,1 ±1 ±3 |
|
SC533AW |
1 |
от 0,1 до 3000 от 3000 до 10000 от 10000 до 20000 |
±0,1 ±0,5 ±1,0 |
|
Примечания:
| |||
Таблица 5 - Метрологические характеристики модулей при подключении ПТ и ТС и преобразований в значения температуры по ГОСТ 8.585-2001 . и ГОСТ 6651-2009
|
Модуль |
Типы применяемых ТС по ГОСТ 66512009 и ТП по ГОСТ 8.585-2001 |
Диапазон измерений постоянного электрического напряжения и электрического сопротивления постоянного тока в температурном эквиваленте, °C |
Пределы допускаемой основной абсолютной погрешност и, C |
Пределы допускаемой дополнительной приведенной погрешности, % |
|
1 |
2 |
3 |
4 |
5 |
|
SC232AD, SC232AW |
Pt 100 (а=0,00385 °C-1) Cu50 (а=0,00428 C-i) Pt50(a=0,00385 C-i) Cu100(a=0,00428 C-i) Ni100 (a=0,00617 C-i) |
от -200 до 620 от -50 до 150 от -200 до 500 от -50 до 150 от -60 до 180 |
±2 ±2 ±2 ±2 ±2 |
±0,004 |
Лист № 6 Всего листов 9 Продолжение таблицы 5.
|
1 |
2 |
3 |
4 |
5 |
|
SC233AD, SC233AW |
тип K (ТХА) тип E (ТХКн) тип B (ТПР) тип S (ТПП) тип J (ТЖК) тип T (ТМК) тип R (ТПП) тип N (ТНН) |
от -270 до 1372 от -270 до 1000 от 250 до 1820 от -50 до 1768 от -210 до 1200 от -270 до 400 от -50 до 1768 от -200 до 1300 |
±2,9 ±1,5 ±2,5 ±2,0 ±1,7 ±1,5 ±1,8 ±3,0 |
±0,004 |
|
Примечания:
| ||||
Таблица 6 - Метрологические характеристики модулей контроля/управления двигателем
|
Модуль |
Количеств о каналов |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной приведенной погрешности, % |
Пределы допускаемой дополнительной приведенной погрешности, % | |
|
На входе |
На выходе | ||||
|
SC531AW |
2 |
от 0 до 3 В при частоте 2,3 кГц |
16 бит |
±1,0 |
±0,004 |
|
SC532BW |
2 |
от 0 до 3 В при частоте 2,3 кГц |
16 бит |
±1,0 |
±0,004 |
|
2 |
от 4 до 20 мА |
16 бит |
±0,1 |
±0,004 | |
|
1 |
14 бит |
от 4 до 20 мА |
±0,2 |
±0,004 | |
|
2 |
12 бит |
±150 мА |
±1 |
- | |
|
SC534AW |
2 |
от -20 до -4 В |
12 бит |
±1,0 |
±0,004 |
|
SC535AW |
2 |
от 0 до 2,5 В при частоте 50 Гц |
12 бит |
±1,0 |
±0,004 |
|
SC536AW |
1 |
от -20 до -4 В |
12 бит |
±1,0 |
±0,004 |
Примечания:
-
1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений
-
2. Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений на каждый 1 °C в диапазоне температур от -20 °C до +60 °C, %
-
3. Напряжение питания датчика LVDT составляет 5 В при частоте 2,3 кГц
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 21,6 до 26,4 |
|
Потребляемая мощность, Вт, не более |
480 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C |
от 23 до 27 |
|
Рабочие условия измерений: - температура окружающего воздуха, C |
от -20 до +60 |
|
- относительная влажность окружающего воздуха, без конденсации, % |
от 10 до 95 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Габаритные размеры модулей (ДхШ*В), мм, не более: - SC231AD, SC231AW, SC231DD, SC231DW, SC231ED, SC231EW, SC231FD, SC231FW, SC232AD, SC232AW, SC233AD, SC233AW, SC234AD, SC234AW, SC235AW, SC235BW, SC235BD, SC236AD, SC236AW, SC236CD, SC236CW, SC236DD, SC236DW, SC237AD, SC237AW, SC531AW, SC532BW, SC533AW, SC534AW, SC535AW, SC536AW |
120,1x24,9x108,0 |
|
- SM132A, SM132B, SM132C, SM131L, SM131R, SM135A |
120,0x58,5x24,3 |
|
- SM133A |
120,0x58,5x23,8 |
|
- SM134A, SM134B |
120,0x58,5x29,9 |
|
- SC950A, SC950A-01 |
120,0x50,0x108,0 |
|
- SC832A, SC832B |
120,0x24,9x108,0 |
|
- SC631AW, SC631B, SC631CW |
108,0x24,9x120,1 |
|
Масса модулей, кг, не более - SC231AD, SC231AW, SC231DD, SC231DW, SC231ED, SC231EW, SC231FD, SC231FW, SC232AD, SC232AW, SC233AD, SC233AW, SC235BW, SC235BD, SC236CD, SC236CW, SC535AW, SC536AW |
0,16 |
|
- SC234AD, SC234AW, SC236AD, SC236AW, SC236DD, SC236DW, SC631AW, SC631B, SC631CW |
0,15 |
|
- SC235AW, SC237AD, SC237AW, SC531AW, SC533AW, SC534AW |
0,17 |
|
- SC532BW |
0,20 |
|
- SM132A, SM132B, SM132C, SM131L, SM131R |
0,06 |
|
- SM133A, SM134A, SM134B, SM135A |
0,07 |
|
- SC950A, SC950A-01 |
0,28 |
|
- SC832A, SC832B |
0,14 |
