Принцип действия комплексов заключается в непрерывном измерении входных сигналов силы постоянного тока и частоты периодических сигналов, поступающих от ИП или других источников, преобразований аналоговых сигналов в цифровой код при помощи 16-бит разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов в контроллер, регистрации и архивировании измеренных значений, отображении данных на операторских и инженерных станциях, а также воспроизведения силы постоянного электрического тока при помощи 16-разрядного ЦАП, последующей передаче измеренных значений в виде цифровых сигналов в контроллер, регистрации и архивировании измеренных значений, отображении данных на операторских и инженерных станциях, а также формировании выходных информационных и управляющих сигналов комплексов.

Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству стоек, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.

Комплексы состоят из инженерной или операторской станции на базе персонального компьютера (далее по тексту - ПК) и функциональных модулей, размещенных в основной стойке и дополнительных стойках.

Измерительные каналы формируются на базе следующих компонентов:

• - многоканальных клеммных панелей, обеспечивающих подключение внешних линий связи к модулям входных/выходных сигналов.

• - многоканальных модулей входных/выходных сигналов, осуществляющих прием и преобразование входных/выходных электрических сигналов;

• - программируемых контроллеров, осуществляющих обработку измерительной информации, полученной от модулей входных/выходных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, и отображения результатов измерений на инженерных или операторских станциях на базе ПК.

В общем случае, в состав комплексов входят следующие основные компоненты:

• - инженерная или операторская станция;

• - основная приборная стойка и до 15 дополнительных приборных стоек, которые могут быть размещены удаленно от основной;

• - модули контроллера и функциональные модули, которые устанавливаются в крейт и размещаются в стойках. Возможно размещение до двух крейтов в одной стойке.

• - многоканальные клеммные панели, устанавливаемые в стойках, соответствующие каналам функциональных модулей;

• - коммутирующие кабели связи (шины I/O), предназначенные для коммутации модулей контроллеров основной стойки с удаленно расположенными функциональными модулями в дополнительных стойках;

• - функциональные модули:

• - KT631A - 32-канальный модуль цифрового ввода;

• - KT632A - 32-канальный модуль цифрового вывода;

• - KT633A - 32-канальный модуль аналогового ввода;

• - KT634A - 16-канальный модуль аналогового вывода;

• - KT635A - модуль защиты от превышения скорости, включающий 8 каналов измерений частоты периодических сигналов и 4 канала цифрового вывода.

• - система электропитания постоянного тока, включающая резервные модули электропитания, преобразующие напряжение переменного тока внешнего источника в 24 В постоянного тока.

Знак утверждения типа и заводской номер комплексов в виде цифрового обозначения, состоящего из арабских цифр, наносятся на идентификационную табличку методом ультрафиолетовой печати.

Идентификационная табличка располагается левой верхней части передней двери основной и дополнительных стоек.

Место нанесения знака поверки предусмотрено под идентификационной табличкой на передней двери основной стойки.

Пломбирование комплексов не предусмотрено.

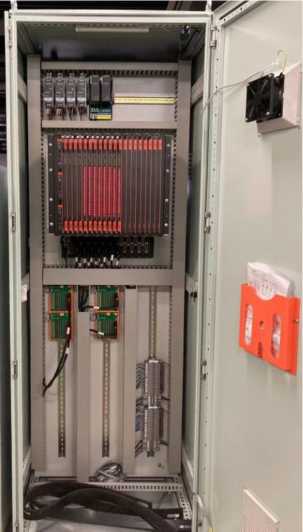

Общий вид основной приборной стойкой комплексов с указанием места нанесения идентификационной таблички и знака поверки приведен на рисунке 1.

Идентификационная табличка с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2.

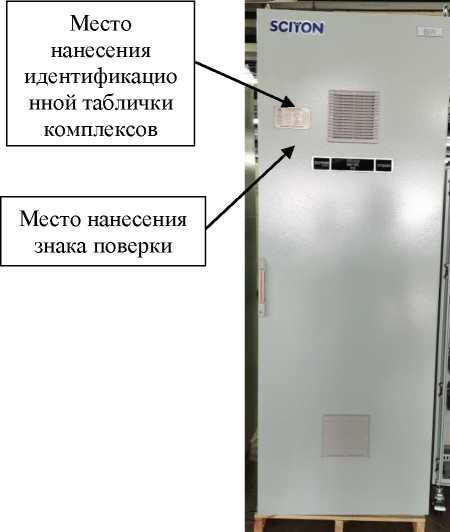

Рисунок 1 - Общий вид основной приборной стойки с указанием мест расположения идентификационной таблички и знака поверки.

Место нанесения знака утверждения типа

Рисунок 2 - Идентификационная табличка с указанием мест нанесения знака утверждения типа и заводского номера

Таблица 4 -

Таблица 2 - Метрологические характеристики комплексов

таблицы 2.

является разность между

Примечания:

• 1 Нормируемым значением для приведенной погрешности максимальным и минимальным значениями диапазона измерений.

• 2 Дополнительная погрешность измерений вызвана изменением воздуха от нормальных условий измерений в пределах рабочей

каждые 1 °C изменения температуры. Пределы допускаемой дополнительной приведенной погрешности - ±0,01 %. Основная и дополнительная погрешности суммируются алгебраически.

Таблица 3 - Основные технические
