Сведения о средстве измерений: 92028-24 Системы оптические координатно-измерительные

Номер по Госреестру СИ: 92028-24
92028-24 Системы оптические координатно-измерительные
(ZG)

Назначение средства измерений:
Системы оптические координатно-измерительные ZG (далее - системы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

сертификация программного обеспечения
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 1
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 2
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 3
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 4
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 5
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 6
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 7

Общие сведения

Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193888
ID в реестре СИ - 1416146
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ZG MarvelScan, ZG CereScan,

Производитель

Изготовитель - ZG Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1127 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Системы оптические координатно-измерительные (ZG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ZG Technology Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
89780-23
22.08.2028
Приборы оптические координатно-измерительные бесконтактные, Обозначение отсутствует
ZG Technology Co., Ltd (КИТАЙ )
ОТ
МП
1 год
90924-24
11.01.2029
Системы оптические координатно-измерительные, HyperScan
ZG Technology Co., Ltd (КИТАЙ )
ОТ
МП
1 год
92028-24
27.04.2029
Системы оптические координатно-измерительные, ZG
ZG Technology Co., Ltd (КИТАЙ )
ОТ
МП
1 год
94236-24
25.12.2029
Системы оптические координатно-измерительные, ZG HyperScan
ZG Technology Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.

В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.

Бесплатный

Кто поверяет Системы оптические координатно-измерительные (ZG)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • ZG CereScan
  • ZG MarvelScan
  • 6 1 6 0 0 0 0 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • ZG CereScan
  • ZG MarvelScan
  • 6 2 6 0 0 5 5 0

    Стоимость поверки Системы оптические координатно-измерительные (ZG)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Системы работают под управлением программного обеспечения (далее - ПО) «MarvelScan», «RigelScan», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационное данные (признаки)

    Значение

    Идентификационное наименование ПО

    MarvelScan

    RigelScan

    Номер версии (идентификационный номер ПО)

    не ниже 4.0

    не ниже 4.0

    Цифровой идентификатор ПО

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится в виде наклейки на нижнюю часть корпуса и типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 «Процесс сканирования» документа «Системы оптические координатноизмерительные ZG. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

    Стандарт предприятия ZG Technology Co., Ltd, Китай.

    Правообладатель

    ZG Technology Co., Ltd, Китай

    Адрес: bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, China 430061

    Изготовитель


    ZG Technology Co., Ltd, Китай
    Адрес: bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, China 430061

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
    Телефон: +7 (495) 108-69-50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель


    ZG Technology Co., Ltd, Китай
    Адрес: bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, China 430061

    Конструктивно система состоит из основных элементов: референсных панелей для внешнего позиционирования (далее - внешнее позиционирование) и, в зависимости от модификации системы, ручного лазерного сканера (далее - сканер) MarvelScan или CereScan и комплекта соединительных кабелей. Дополнительно система может комплектоваться беспроводным измерительным щупом (далее - щуп) MarvelProbe для проведения контактных измерений. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки.

    Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью сканера или контактным методом с помощью щупа, положение в пространстве которых определяется методом оптической триангуляции по позиционным меткам, размещённым на панелях для внешнего позиционирования, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения. Допускается проведение измерений сканером без использования внешнего позиционирования, при этом положение сканера в пространстве во время проведения измерений осуществляется с помощью позиционных меток, нанесенных непосредственно на объект сканирования и/или на окружающие предметы.

    Конструктивно сканер состоит из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. При проведении измерений сканером, проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое.

    Щуп представляет собой измерительное устройство, используемое для контактного измерения необходимых точек.

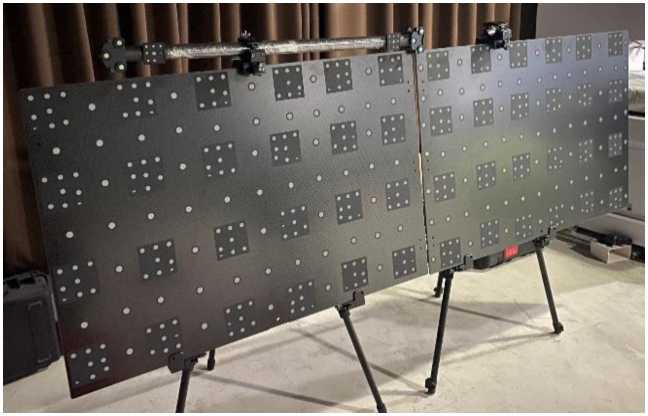

    Референсные панели для внешнего позиционирования представляют собой квадратные панели со стороной 1,5 м или 2,5 м, на которые по определённому алгоритму нанесены специальные позиционные метки. Для организации постоянного рабочего места можно использовать одновременно несколько панелей, разместив их в зоне проведения измерений. Позиционные метки подразделяются на кодированные и не кодированные.

    Кодированными метками называются метки с определенным, уникальным рисунком, по которому программное обеспечение распознает номер контрольной (реперной) точки измерения. Кодированные метки применяются при измерениях с использованием встроенной фотограмметрии или при проведении комбинированных измерений совместно со устройством PhotoShot (далее - устройство PhotoShot) моделей PhotoShot Pro или PhotoShot Max. При помощи встроенной фотограмметрии или устройства PhotoShot, выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования. Данные режимы применяются для увеличения диапазона и повышения точности измерений.

    Не кодированные метки не несут в себе никакой информации и применяются совместно с другими аналогичными метками для проведения измерений без использования фотограмметрии.

    Системы выпускаются в двух модификациях: ZG MarvelScan, ZG CereScan, отличающихся формой корпуса и некоторыми техническими характеристиками сканеров. Модификация ZG MarvelScan отличается наличием у сканера в верхней части корпуса третьей камеры, необходимой для его более быстрого позиционирования в пространстве.

    Заводской номер системы в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на нижней части корпуса сканера.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Пломбирование не производится. В процессе эксплуатации, ситемы не предусматривают внешних механических регулировок.

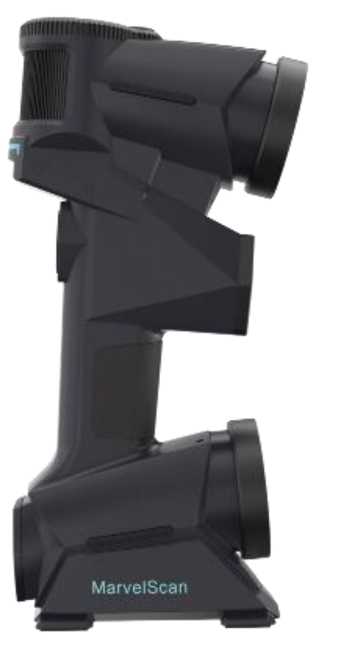

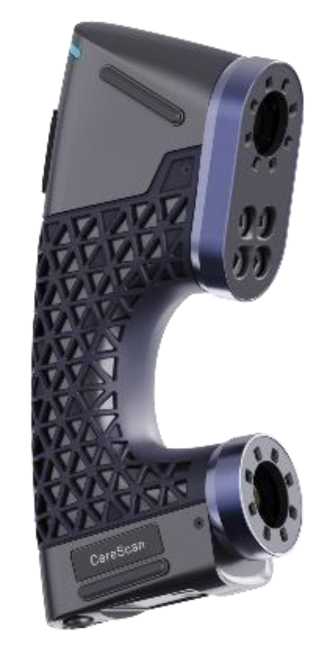

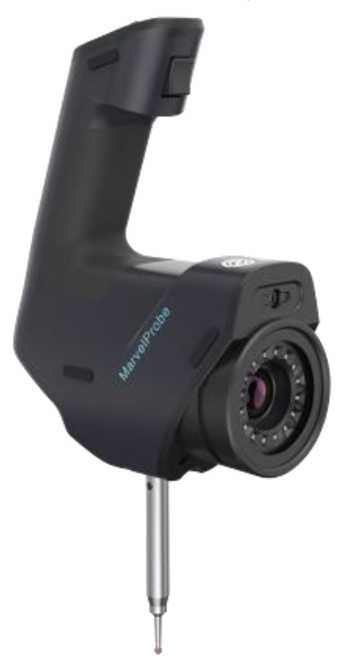

    Общий вид основных элементов системы приведён на рисунке 1.

    Внешний вид. Системы оптические координатно-измерительные (ZG), http://oei-analitika.ru

    MarvelScan

    Внешний вид. Системы оптические координатно-измерительные (ZG), http://oei-analitika.ru
    Внешний вид. Системы оптические координатно-измерительные (ZG), http://oei-analitika.ru
    Внешний вид. Системы оптические координатно-измерительные (ZG), http://oei-analitika.ru

    в) г)

    Рисунок 1 - Общий вид основных элементов системы оптической координатноизмерительной ZG: а) MarvelScan; б) CereScan; в) MarvelProbe; г) панели для внешнего позиционирования

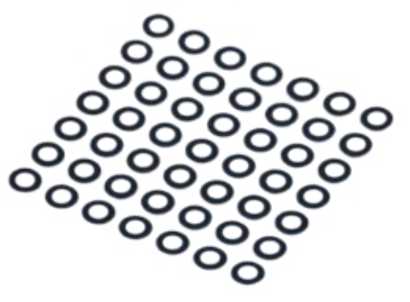

    Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.

    Внешний вид. Системы оптические координатно-измерительные (ZG), http://oei-analitika.ru

    а) б) Рисунок 2 - Общий вид меток: а) кодированные; б) не кодированные

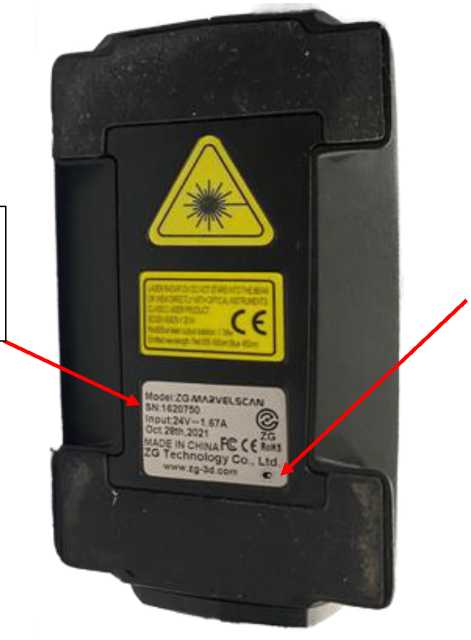

    Место нанесения маркировочной наклейки с заводским номером средства измерений

    Внешний вид. Системы оптические координатно-измерительные (ZG), http://oei-analitika.ru

    ZGaaajwci SC aju

    л

    ^U<V-!S7A   (§}

    Ott TIb-kj.       yg

    1’г:т ”t£M ((»<■!

    G T^bnoiogy Co L L la^g coo i

    Место нанесения знака утверждения типа средства измерений

    Рисунок 3 - Место расположения маркировочной наклейки с указанием заводского номера средства измерений.

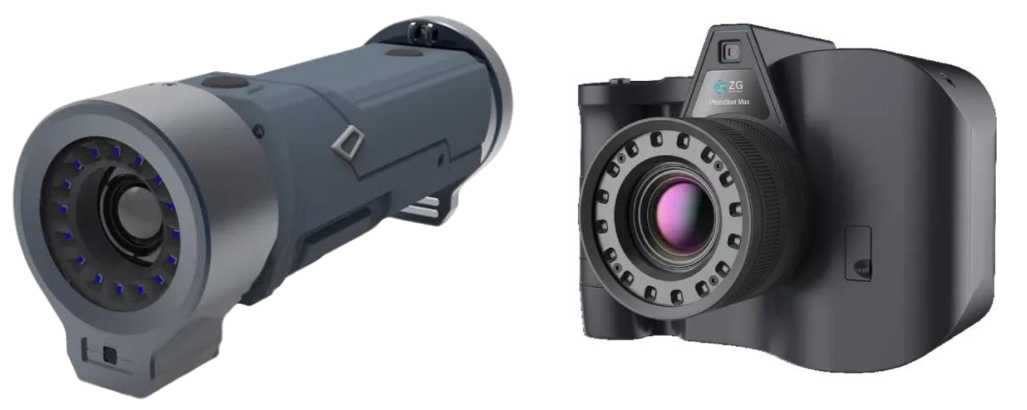

    Внешний вид. Системы оптические координатно-измерительные (ZG), http://oei-analitika.ru

    а) б)

    Рисунок 4 - Общий вид вспомогательного устройства PhotoShot моделей: а) PhotoShot Pro; б) PhotoShot Max


    Таблица 4 - Комплектность приборов

    Наименование

    Обозначение

    Количество

    Система оптическая координатно-измерительная в составе:

    • - ручной лазерный сканер

    • - беспроводной измерительный щуп

    • - референсные панели

    ZG

    MarvelScan/CereScan MarvelProbe

    1 шт. по заказу по заказу

    Комплект калибровочных объектов

    -

    1 шт.

    Комплект соединительных кабелей

    -

    1 шт.

    Блок питания постоянного тока

    -

    1 шт.

    Комплект кодированных меток

    -

    1 шт.

    Комплект не кодированных меток

    -

    1 шт.

    USB накопитель с ПО

    -

    1 шт.

    USB-электронный ключ для ПО

    -

    1 шт.

    Вспомогательное устройство (модификация в соответствии с заказом потребителя)

    PhotoShot Pro /

    PhotoShot Max

    по заказу

    Руководство по эксплуатации

    -

    1 экз.

    Кейс для транспортировки

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Модификация

    ZG MarvelScan

    ZG CereScan

    Диапазон измерений геометрических размеров объектов, мм

    от 10 до 8000

    от 10 до 4000

    Диапазон измерений геометрических размеров объектов совместно с устройством PhotoShot Pro (PhotoShot Max), мм

    от 10 до 10000

    Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов, мм

    ±(0,015+0,035-L)

    Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров    объектов    с    использованием    внешнего

    позиционирования*, мм

    ±(0,050+0,020-L)

    Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров    объектов    с    использованием    встроенной

    фотограмметрии*, мм

    ±(0,015+0,020-L)

    Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов при проведении комбинированных измерений совместно с устройством PhotoShot Pro*, мм

    ±(0,015+0,020-L)

    Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов при проведении комбинированных измерений совместно с устройством PhotoShot Max*, мм

    ±(0,015+0,015-L)

    где L - длина объекта в метрах

    * - границы допускаемой абсолютной погрешности измерений беспроводным измерительным щупом MarvelProbe не превышают значений, соответствующих границам допускаемой абсолютной погрешности системы в данном режиме измерений

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Модификация

    ZG MarvelScan

    ZG CereScan

    Габаритные размеры (Д*Ш*В), мм, не более

    130x75x300

    95x45x215

    Масса, кг, не более

    1,30

    0,65

    Напряжение питания от источника постоянного тока, В

    24

    Условия эксплуатации:

    - температура окружающей среды, °С

    от- 20 до +40
