Сведения о средстве измерений: 94236-24 Системы оптические координатно-измерительные

Номер по Госреестру СИ: 94236-24
94236-24 Системы оптические координатно-измерительные
(ZG HyperScan)

Назначение средства измерений:
Системы оптические координатно-измерительные ZG HyperScan (далее - системы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

сертификация программного обеспечения
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 1
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 2
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 3
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 4
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 5
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 6
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 7
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 8
Внешний вид. Системы оптические координатно-измерительные, http://oei-analitika.ru рисунок № 9
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 9

Общие сведения

Дата публикации - 25.12.2024
Срок свидетельства - 25.12.2029
Номер записи - 196020
ID в реестре СИ - 1422232
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Ultra, Super,

Производитель

Изготовитель - ZG Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Бесплатный

Статистика

Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№3100 от 2024.12.25 ПРИКАЗ_Об утверждении типов средств измерений (12)

Наличие аналогов СИ: Системы оптические координатно-измерительные (ZG HyperScan)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ZG Technology Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
89780-23
22.08.2028
Приборы оптические координатно-измерительные бесконтактные, Обозначение отсутствует
ZG Technology Co., Ltd (КИТАЙ )
ОТ
МП
1 год
90924-24
11.01.2029
Системы оптические координатно-измерительные, HyperScan
ZG Technology Co., Ltd (КИТАЙ )
ОТ
МП
1 год
92028-24
27.04.2029
Системы оптические координатно-измерительные, ZG
ZG Technology Co., Ltd (КИТАЙ )
ОТ
МП
1 год
94236-24
25.12.2029
Системы оптические координатно-измерительные, ZG HyperScan
ZG Technology Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы оптические координатно-измерительные (ZG HyperScan)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • Ultra
  • Super
  • 13 13 12 1 0 0 0 0

    Стоимость поверки Системы оптические координатно-измерительные (ZG HyperScan)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Средства измерений работают под управлением программного обеспечения (далее - ПО) «HyperScan Plus», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия компонентов системы, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 -

    обеспечения

    данные

    Идентификационное данные (признаки)

    Значение

    Идентификационное наименование ПО

    HyperScan Plus

    Номер версии (идентификационный номер ПО)

    не ниже 5.0.0.822

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится в виде наклейки на нижнюю часть корпуса сканера и типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 «Процесс сканирования» документа «Системы оптические координатноизмерительные ZG HyperScan. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;

    Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;

    Стандарт предприятия ZG Technology Co., Ltd, Китай.

    Правообладатель

    ZG Technology Co., Ltd, Китай

    Адрес: bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, China 430061

    Изготовитель

    ZG Technology Co., Ltd, Китай
    Адрес: bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, China 430061

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
    (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
    Телефон: +7 (495) 108-69-50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    ZG Technology Co., Ltd, Китай
    Адрес: bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, China 430061

    Конструктивно система состоит из основных элементов: оптической системы слежения (далее - трекер) в зависимости от модификации Track-Ultra или Track-Super, ручного лазерного сканера (далее - сканер) ZG HyperScan Ultra или ZG HyperScan Super соответственно, и комплекта соединительных кабелей. Дополнительно система может комплектоваться беспроводным измерительным щупом (далее - щуп) ZG-Probe для проведения контактных измерений. Одновременно с одним сканером могут работать до четырех трекеров. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки.

    Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера или контактным методом с помощью беспроводного измерительного щупа, положение в пространстве которых определяется оптической системой слежения методом триангуляции по размещённым на них оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения. Допускается проведение измерений сканером без использования трекера, при этом позиционирование сканера в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

    Конструктивно сканер состоит из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. При проведении измерений сканером, проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму, и далее, с помощью программы обработки, проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое.

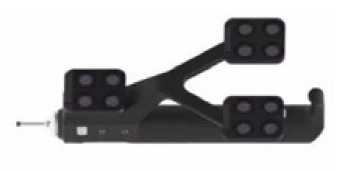

    Щуп представляет собой измерительное устройство, используемое для контактного измерения необходимых точек.

    Трекер представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера, щупа и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.

    Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.

    В зависимости от размера измеряемого объекта система работает в режимах измерений 13 м3, 22 м3, 42 м3, 74 м3 или 100 м3. Режим измерений выбирается вручную в программном обеспечении при выполнении калибровки системы перед началом проведения измерений.

    Системы выпускаются в двух модификациях: ZG HyperScan Ultra, ZG HyperScan Super, отличающихся входящим в комплект трекером и некоторыми метрологическими характеристиками.

    Модификация ZG HyperScan Super отличается трекером с большим базовым расстоянием между камерами, позволяющим проводить измерения в большем измерительном объёме.

    Заводские номера элементов системы указываются на расположенных на них маркировочных наклейках: на оптической системе слежения рядом с разъемами для подключения кабелей, на ручном лазерном сканере - на нижней части корпуса, на беспроводном измерительном щупе - на крышке батарейного отсека. Наименование модификации всей системы, а также её заводской номер указан на маркировочной наклейке сканера.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

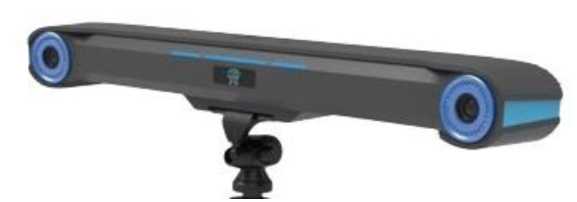

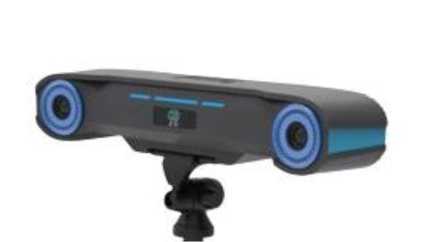

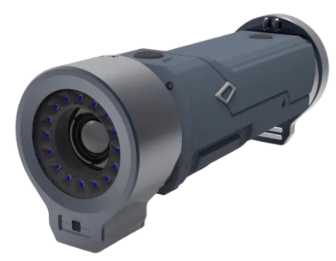

    Общий вид основных элементов системы приведён на рисунке 1.

    Внешний вид. Системы оптические координатно-измерительные (ZG HyperScan), http://oei-analitika.ru
    Внешний вид. Системы оптические координатно-измерительные (ZG HyperScan), http://oei-analitika.ru

    б)

    а)

    Внешний вид. Системы оптические координатно-измерительные (ZG HyperScan), http://oei-analitika.ru
    Внешний вид. Системы оптические координатно-измерительные (ZG HyperScan), http://oei-analitika.ru

    в)

    г)

    Рисунок 1 - Общий вид основных элементов систем оптических координатно-измерительных ZG HyperScan: а) оптическая системы слежения Track-Ultra; б) оптическая системы слежения

    Track-Super; в) ручной лазерный сканер ZG HyperScan Ultra, ZG HyperScan Super; г) беспроводной измерительный щуп ZG-Probe

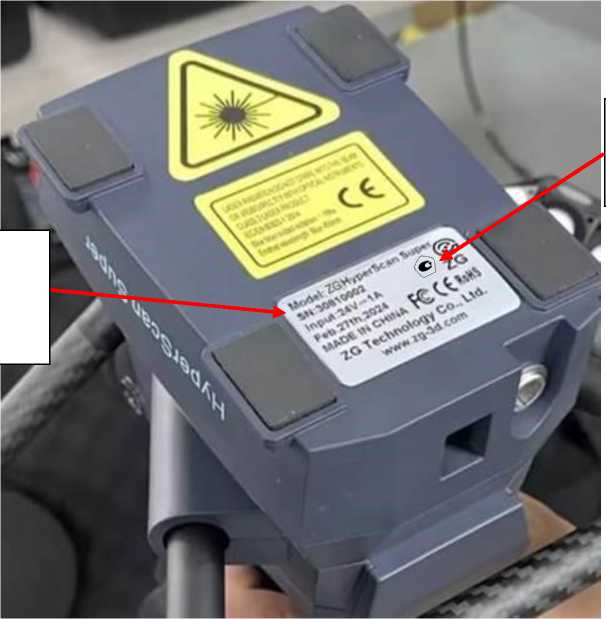

    Место нанесения маркировочной наклейки с заводским

    номером средства измерений

    Внешний вид. Системы оптические координатно-измерительные (ZG HyperScan), http://oei-analitika.ru

    Место нанесения

    знака утверждения типа средства измерений

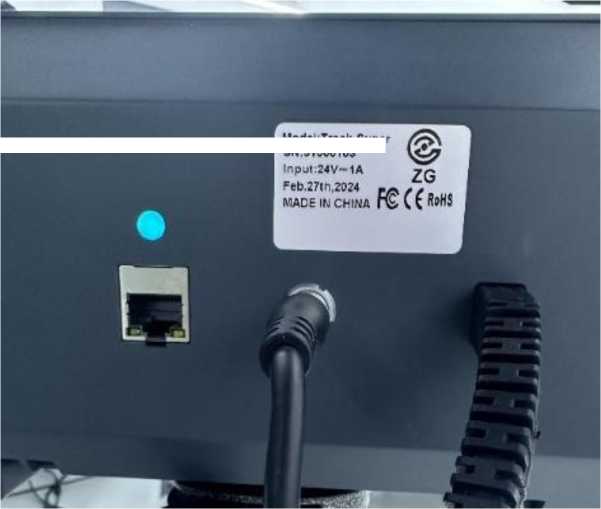

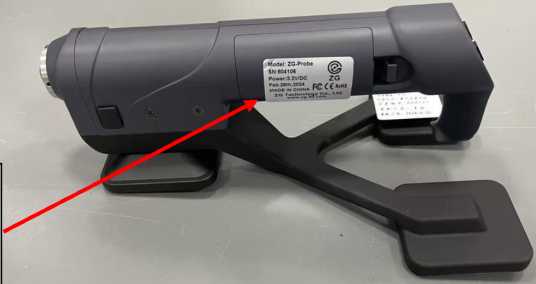

    Рисунок 2 - Место расположения маркировочной наклейки с указанием заводского номера сканера и место нанесения знака утверждения типа

    Внешний вид. Системы оптические координатно-измерительные (ZG HyperScan), http://oei-analitika.ru

    Рисунок 3 - Место расположения маркировочной наклейки с указанием заводского номера трекера

    Model Track-Super SN:S1000103

    Место нанесения маркировочной наклейки с заводским номером средства измерений

    Внешний вид. Системы оптические координатно-измерительные (ZG HyperScan), http://oei-analitika.ru

    Рисунок 4 - Место щупа

    расположения маркировочной наклейки с указанием заводского номера

    Для увеличения диапазона и повышения точности измерений возможно использование вспомогательного устройства PhotoShot (далее - устройство PhotoShot) моделей PhotoShot Pro или PhotoShot Max. При помощи устройства PhotoShot выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования.

    Внешний вид. Системы оптические координатно-измерительные (ZG HyperScan), http://oei-analitika.ru
    Внешний вид. Системы оптические координатно-измерительные (ZG HyperScan), http://oei-analitika.ru

    б)

    а)

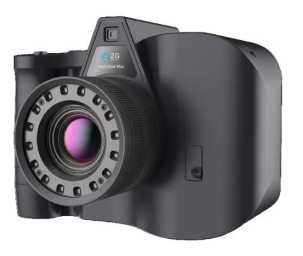

    Рисунок 5 - Общий вид вспомогательного устройства PhotoShot:

    а) PhotoShot Pro; б) PhotoShot Max


    Таблица 4 - Комплектность приборов

    Наименование

    Обозначение

    Количество

    Система оптическая координатно-измерительная в составе:

    • - оптическая система слежения (модификация в соответствии с заказом потребителя)

    • - лазерный сканер (модификация в соответствии с заказом потребителя)

    • - беспроводной измерительный щуп

    ZG HyperScan

    ZG Track-Ultra /

    ZG Track-Super HyperScan Ultra /

    HyperScan Super

    ZG-Probe

    1 шт.

    1 шт. По заказу

    Штатив

    -

    1 шт.

    Калибровочная пластина

    -

    1 шт.

    Калибровочная штанга

    -

    1 шт.

    Комплект соединительных кабелей

    -

    1 шт.

    Блок питания постоянного тока

    -

    1 шт.

    Комплект контрольных маркеров

    -

    1 шт.

    Комплект рефлекторных меток

    -

    По заказу

    Приёмник Buetooth*

    -

    1 шт.

    Калибровочный конус*

    -

    1 шт.

    Наконечник рубиновый 3 мм

    -

    1 шт.

    USB накопитель с ПО и драйвером USB

    -

    1 шт.

    USB-электронный ключ защиты для ПО

    -

    1 шт.

    Вспомогательное устройство (модификация в соответствии с заказом потребителя)

    PhotoShot Pro /

    PhotoShot Max

    По заказу

    Руководство по эксплуатации

    -

    1 экз.

    Кейс для транспортировки

    -

    2 шт.

    * при наличии в комплекте поставки щупа ZG-Probe


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Модификация

    ZG HyperScan

    Ultra

    Super

    Диапазон измерений линейных размеров, отклонений от формы и плоскостности малогабаритных объектов 1), 3), мм

    от 40 до 1000

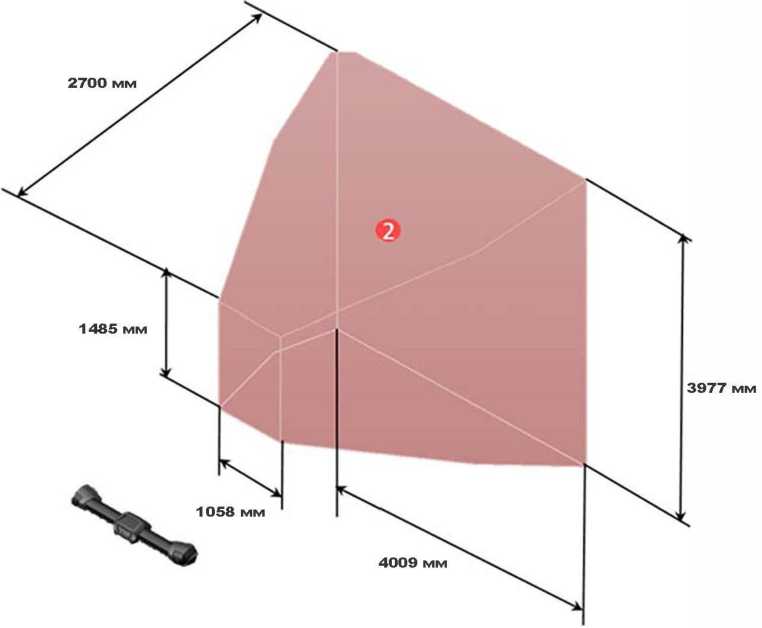

    Диапазон измерений линейных размеров объектов при выборе режима измерений без трекера 2), мм

    от 40 до 4000

    Диапазон измерений линейных размеров при выборе режима измерений 1), 3), мм:

    13 м3

    от 200 до 3500

    22^3

    от 200 до 4009

    42^3

    -

    от 200 до 4964

    74м?

    -

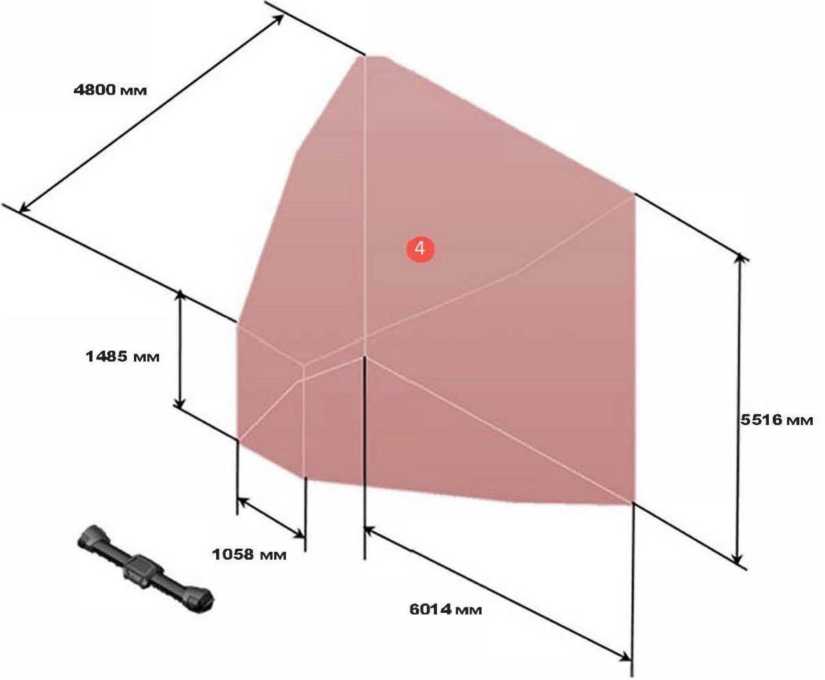

    от 200 до 6014

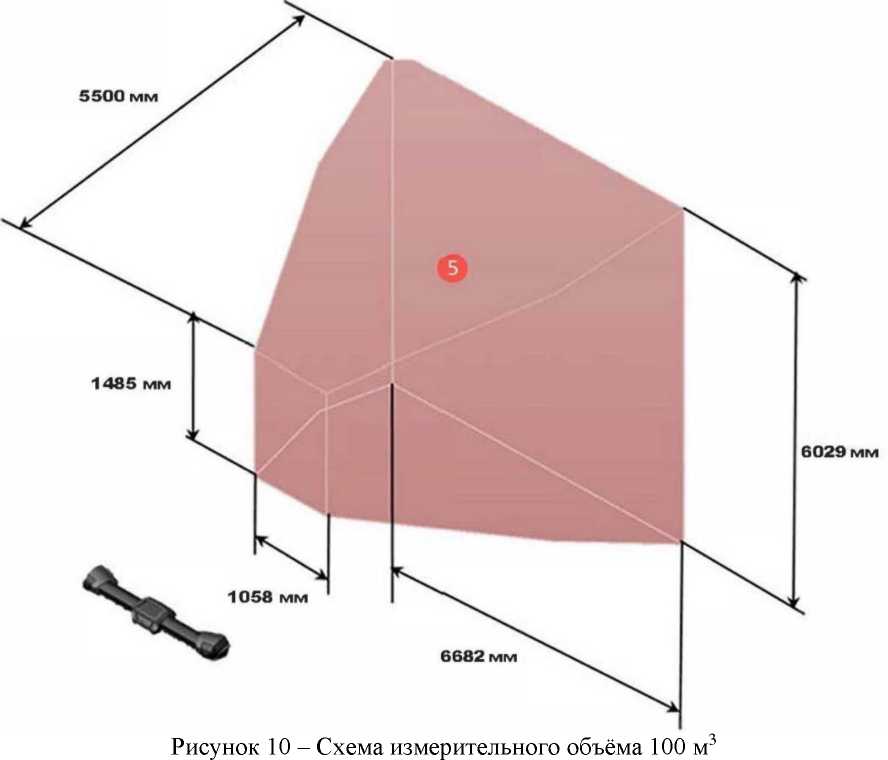

    100 м3

    -

    от 200 до 6682

    Диапазон измерений линейных размеров крупногабаритных объектов при использовании системы совместно с устройством PhotoShot 1), мм

    от 40 до 10 000

    Пределы допускаемой абсолютной погрешности измерений линейных размеров малогабаритных объектов 5), мм

    ±0,055

    Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений 5), мм:

    13 м3

    ±0,060

    ±0,050

    22^3

    ±0,075

    ±0,060

    42^3

    -

    ±0,070

    74^3

    -

    ±0,090

    Гоо^3

    -

    ±0,140

    Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений без трекера 4), мм

    ± (0,020+0,030 L)

    Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений без трекера совместно с устройством PhotoShot, мм 4), модификации: PhotoShot Pro

    ± (0,020+0,020 L)

    PhotoShot Max

    ± (0,020+0,015 L)

    Пределы допускаемой абсолютной погрешности измерений линейных размеров крупногабаритных объектов при использовании системы совместно с устройством 4), 5), мм, модификации:

    PhotoShot Pro

    ±(0,030+0,020^L)

    PhotoShot Max

    ±(0,030+0,015^L)

    Пределы допускаемой абсолютной погрешности измерений отклонений от формы малогабаритных объектов 5), мм

    ±0,025

    Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности малогабаритных объектов 5), мм

    ±0,040

    • 1)     При использовании трекера.

    • 2)     Без использования трекера.

    • 3)     Объект сканирования должен находиться в измерительном объёме системы, являющимся полем зрения трекера. Схемы измерительных объёмов приведены на рисунках 6-10. Значения указаны в миллиметрах.

    • 4)     L - длина объекта в метрах.

    • 5)     Границы допускаемой абсолютной погрешности измерений беспроводным измерительным щупом ZG-Probe не превышают значений, соответствующих границам допускаемой абсолютной погрешности системы в данном режиме измерений.

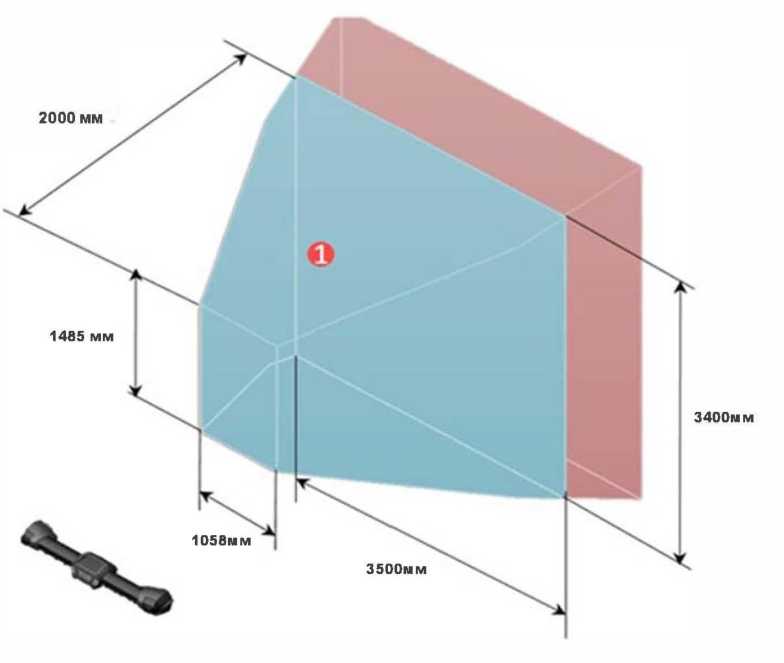

    Рисунок 6 - Схема измерительного объёма 13 м3

    Рисунок 7 - Схема измерительного объёма 22 м3

    Рисунок 8 - Схема измерительного объёма 42 м3

    Рисунок 9 - Схема измерительного объёма 74 м3

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (Длина^Ширина^Высота), мм, не более:

    ZG HyperScan Ultra, ZG HyperScan Super

    190x310x310

    Track-Ultra

    678x159x125

    Track-Super

    1078x159x125

    ZG-Probe

    125x70x290

    Масса, кг, не более:

    ZG HyperScan Ultra, ZG HyperScan Super

    1,5

    Track-Ultra

    5,7

    Track-Super

    7,4

    ZG-Probe

    0,7

    Напряжение питания от источника постоянного тока, В

    ZG HyperScan Ultra, ZG HyperScan Super, Track-Ultra, Track-Super

    24

    ZG-Probe

    3

    Условия эксплуатации:

    - температура окружающей среды, °С

    от- 10 до +40


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
