Номер по Госреестру СИ: 92045-24
92045-24 Датчики весоизмерительные тензорезисторные
(CL-YB-51-2)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные CL-YB-51-2 (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый электрический измерительный сигнал) и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести.

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку на корпусе датчика в соответствии с рисунком 2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в разделе 6. «Подготовка изделия к работе, методика измерений и техническое обслуживание» документа «Датчики весоизмерительные тензорезисторные CL-YB-51-2. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний;
Техническая документация изготовителя.
Правообладатель
«Hangzhou Qianjiang Weighing Technology Co., Ltd», КНР
Адрес: КНР, Gouzhuang Village, Liangzhu Street, Yuhang District, Hangzhou
Тел./факс: +86-0571-88757028, +86-0572-5808666
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: (495) 437-55-77 / 437-56-66
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента.

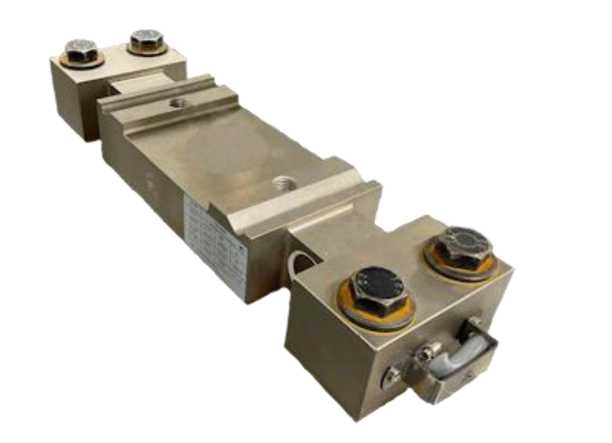

Общий вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид датчика
Пломбирование датчиков не предусмотрено. Нанесение знака поверки на датчик не предусмотрено.
Лист № 2
Всего листов 4 Маркировочная табличка датчика в виде наклейки наносится на боковую поверхность датчика и содержит следующие основные данные:
- наименование и/или товарный знак изготовителя;
- знак утверждения типа;
- обозначение типа датчика;
- заводской номер;
- год выпуска;
-
- значение максимальной нагрузки, Emax, т;
-
- значение минимальной нагрузки, Emin, т;
Пример маркировочной таблички представлен на рисунке 2.
Рисунок 2 - Пример маркировочной таблички датчика
Заводской номер датчиков, в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и/или арабских цифр, наносится типографическим способом на маркировочную табличку.
Таблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 8.631-2013 |
D |
|
Максимальное число поверочных интервалов, Птах = Emax / V |
1000 |
|
Максимальная нагрузка, Етах, т |
30 |
|
Минимальная нагрузка, Emin, т |
0 |
|
Значение поверочного интервала, кг |
Emax / nmax |
|
Минимальный поверочный интервал Vmin, кг |
Emax /1000 |
|
Относительный выходной сигнал при Emax, мВ/В |
1,90±0,005 |
|
Значение входного сопротивления, Ом |
750±15 |
|
Значение выходного сопротивления, Ом |
700±5 |
|
Пределы допускаемой погрешности, mpe: до 50V включ. |
±0,35V |
|
св. 50V до 200V включ. |
±0,70V |
|
св. 200V |
±1,05v |
|
Предел допустимой нагрузки, % от Emax |
125 |
|
Доля от пределов допускаемой погрешности весов, plc |
0,7 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Обозначение по влажности |
СН |
|
Предельные значения температуры, °С |
от - 40 до + 60 |
|
Напряжение питания от сети постоянного тока, В |
от 7 до 30 |
|
Габаритные размеры для датчиков мм, не более | |
|
- длина |
560 |
|
- ширина |
150 |
|
- высота |
76 |
