Номер по Госреестру СИ: 92061-24
92061-24 Термопреобразователи сопротивления платиновые
(WZPK2-348)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые WZPK2-348 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры процесса и состояния различных агрегатов из состава взрывозащищенного высоковольтного синхронного электродвигателя, расположенного на объекте «Арктик СПГ 2» (полуостров Гыдан, ЯНАО) ПАО «НОВОТЭК».

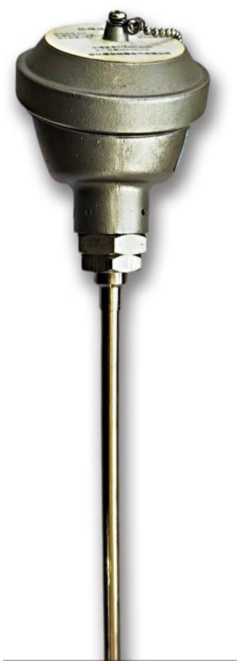

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Общие сведения
Дата публикации - 06.05.2024
Срок свидетельства -
Номер записи - 193921
ID в реестре СИ - 1416209
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WZPK2-348,
Производитель
Изготовитель - Фирма XIYI Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 125
Выдано извещений - 0
Кол-во периодических поверок - 125
Кол-во средств измерений - 49
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1141 от 2024.05.06 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (WZPK2-348)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма XIYI Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92061-24 |
Термопреобразователи сопротивления платиновые, WZPK2-348 Фирма XIYI Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
92149-24 |
Термопреобразователи сопротивления встраиваемого типа, WZPDA2 Фирма XIYI Co., Ltd. (КИТАЙ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Кто поверяет Термопреобразователи сопротивления платиновые (WZPK2-348)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 125 | 48 | 0 | 125 | 0 | 125 | 0 | 125 |
Стоимость поверки Термопреобразователи сопротивления платиновые (WZPK2-348)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры».
Правообладатель
Фирма XIYI Co., Ltd., Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China
Телефон/факс: (029) 88646017/88641454/88626819
Web-сайт: www.xygf.com.cn
E-mail: xiyioffice@163.com
Изготовитель
Фирма XIYI Co., Ltd., Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China
Телефон/факс: (029) 88646017/88641454/88626819
Web-сайт: www.xygf.com.cn
E-mail: xiyioffice@163.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма XIYI Co., Ltd., Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China
Телефон/факс: (029) 88646017/88641454/88626819
Web-сайт: www.xygf.com.cn
E-mail: xiyioffice@163.com
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи имеют неразборную конструкцию и конструктивно выполнены в виде измерительной вставки в защитной арматуре с монтажными элементами, соединенной с коммутационной головкой, выполненной из алюминиевого сплава. Внутрь измерительной вставки ТС помещены два платиновых ЧЭ с минеральной изоляцией проводов.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал защитной арматуры ТС - нержавеющая сталь.
Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.
К ТС данного типа относятся термопреобразователи сопротивления платиновые WZPK2-348 с заводскими номерами: 23022139, 23022140, 23022141, 23022142, 23022143, 23045094, 23045095, 23045096, 23045097, 23040098, 23022151, 23022152, 23022153, 23028154, 23028155, 23028156, 23028157, 23028158, 23028159, 23028160, 23028161, 23028162, 23028163, 23028164, 23028165, 23028166, 23028167, 23028168, 23028169, 23028170, 23028173, 23025174, 23025175, 23025176, 23025177, 23025178, 23025179, 23025180, 23025181, 23025182, 23025183, 23025184, 23025185, 23025186, 23025187, 23022144, 23022145, 23022146, 23022147, 23022148, 23022149, 23022150, 23047100, 23047101, 23040099, 23028171, 23028172, 23048102, 23048103, 23048104, 23048105, 23025188, 23025189, 23048106, 23048107, 23048108, 23077174, 23077175, 23077176, 23077177.
Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке
Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной к корпусу ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Таблица 3 - Комплектность ТС
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления платиновый |
WZPK2-348 |
70 шт. |
|
Паспорт (на русском языке) |
- |
70 экз. |
Метрологические и основные технические характеристики термопреобразователей сопротивления платиновых WZPK2-348 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -60 до +180 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А |
|
Допуск по ГОСТ 6651-2009, °С |
±(0,15+0,002-|t|) |
|
Примечание: |t| - абсолютное значение температуры, °С, без учета знака | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С | |
|
до +35 °С и относительной влажности воздуха не выше 80 %, МОм |
100 |
|
(при 100 В), не менее | |
|
Длина монтажной части ТС, мм: | |
|
- для зав. №№ 23022139, 23022140, 23022141, 23022142, 23022143, |
100 |
|
23022144, 23022145, 23022146, 23022147, 23022148, 23022149, | |
|
23022150, 23047100, 23047101 | |
|
- для зав. №№ 23045094, 23045095, 23045096, 23045097, 23040098, |
250 |
|
23040099 | |
|
- для зав. №№ 23022151, 23022152, 23022153, 23028154, 23028155, |
400 |
|
23028156, 23028157, 23028158, 23028159, 23028160, 23028161, | |
|
23028162, 23028163, 23028164, 23028165, 23028166, 23028167, | |
|
23028168,23028169, 23028170, 23028171, 23028172, 23048102, | |
|
23048103, 23048104, 23048105 | |
|
- для зав. №№ 23028173, 23025174, 23025175, 23025176, 23025177, |
500 |
|
23025178, 23025179, 23025180, 23025181, 23025182, 23025183, | |
|
23025184, 23025185, 23025186, 23025187, 23025188, 23025189, | |
|
23048106, 23048107, 23048108, 23077174, 23077175, 23077176, | |
|
23077177 | |
|
Диаметр монтажной части ТС, мм |
8 |
|
Масса, кг: | |
|
- для зав. №№ 23022139, 23022140, 23022141, 23022142, 23022143, |
0,8 |
|
23022144, 23022145, 23022146, 23022147, 23022148, 23022149, | |
|
23022150, 23047100, 23047101 | |
|
- для зав. №№ 23045094, 23045095, 23045096, 23045097, 23040098, |
0,9 |
|
23040099 | |
|
- для зав. №№ 23022151, 23022152, 23022153, 23028154, 23028155, |
1,1 |
|
23028156, 23028157, 23028158, 23028159, 23028160, 23028161, | |
|
23028162, 23028163, 23028164, 23028165, 23028166, 23028167, | |
|
23028168,23028169, 23028170, 23028171, 23028172, 23048102, | |
|
23048103, 23048104, 23048105 | |
|
- для зав. №№ 23028173, 23025174, 23025175, 23025176, 23025177, |
1,2 |
|
23025178, 23025179, 23025180, 23025181, 23025182, 23025183, | |
|
23025184, 23025185, 23025186, 23025187, 23025188, 23025189, | |
|
23048106, 23048107, 23048108, 23077174, 23077175, 23077176, | |
|
23077177 | |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -52 до +85 |
|
- относительная влажность воздуха, %, не более |
95 |
|
Средний срок службы, лет, не менее |
25 |
|
Маркировка взрывозащиты |
1Exia IIC T6...T1 |
|
Gb Х, | |
|
1Ex db IIC T6.T1 | |
|
Gb Х |
