Сведения о средстве измерений: 92149-24 Термопреобразователи сопротивления встраиваемого типа

Номер по Госреестру СИ: 92149-24
92149-24 Термопреобразователи сопротивления встраиваемого типа
(WZPDA2)

Назначение средства измерений:
Термопреобразователи сопротивления встраиваемого типа WZPDA2 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры внутри различных механизмов и агрегатов общего назначения (упорного вала, подшипников и др.) в составе высоковольтного синхронного электродвигателя, расположенного на объекте «Арктик СПГ 2» (полуостров Гыдан, ЯНАО) ПАО «НОВОТЭК».

сертификация программного обеспечения
Внешний вид. Термопреобразователи сопротивления встраиваемого типа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термопреобразователи сопротивления встраиваемого типа
Рисунок № 1

Общие сведения

Дата публикации - 21.05.2024
Срок свидетельства -
Номер записи - 194008
ID в реестре СИ - 1416442
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки

Модификации СИ

WZPDA2,

Производитель

Изготовитель - Фирма XIYI Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 145
Выдано извещений - 0
Кол-во периодических поверок - 145
Кол-во средств измерений - 88
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1216 от 2024.05.20 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Термопреобразователи сопротивления встраиваемого типа (WZPDA2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма XIYI Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92061-24

Термопреобразователи сопротивления платиновые, WZPK2-348
Фирма XIYI Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
92149-24

Термопреобразователи сопротивления встраиваемого типа, WZPDA2
Фирма XIYI Co., Ltd. (КИТАЙ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Термопреобразователи сопротивления встраиваемого типа (WZPDA2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • WZPDA2
  • 145 0 145 0 145 0 145

    Стоимость поверки Термопреобразователи сопротивления встраиваемого типа (WZPDA2)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе «Проведение измерений» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

    Правообладатель

    Фирма XIYI Co., Ltd., Китай

    Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China

    Телефон/факс: (029) 88646017/88641454/88626819

    Web-сайт: www.xygf.com.cn

    E-mail: xiyioffice@163.com

    Изготовитель

    Фирма XIYI Co., Ltd., Китай
    Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China
    Телефон/факс: (029) 88646017/88641454/88626819
    Web-сайт: www.xygf.com.cn
    E-mail: xiyioffice@163.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Фирма XIYI Co., Ltd., Китай
    Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China
    Телефон/факс: (029) 88646017/88641454/88626819
    Web-сайт: www.xygf.com.cn
    E-mail: xiyioffice@163.com

    Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.

    ТС конструктивно выполнены в виде 2-х проволочных платиновых ЧЭ, помещенных в защитную многослойную оболочку, образующую плоский корпус прямоугольной формы, к которому присоединены удлинительные провода в гибкой армированной металлической защитной оболочке.

    ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.

    Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.

    ТС применяются в условиях ограниченного доступа и после осуществления установки ТС на объекте измерений дальнейший их демонтаж для проведения периодической поверки невозможен в связи с их конструктивными особенностями и ограничением доступа к ТС.

    К термопреобразователям данного типа относятся термопреобразователи сопротивления платиновые WZPDA2 с заводскими номерами: 3888837, 3888838, 3888839, 3888840, 3888841, 3888842, 3888843, 3888844, 3888845, 3888846, 3888847, 3888848, 3888849, 3888850, 3888851,

    3888852, 3888853, 3888854, 3888855, 3888856, 3888857, 3888858, 3888859, 3888860, 3888861,

    3888862, 3888863, 3888864, 3888865, 3888866, 3888867, 3888868, 3888869, 3888870, 3888871,

    3888872, 3888873, 3888874, 3888875, 3888876, 3888877, 3888878, 3888879, 3888880, 3888881,

    3888882, 3888883, 3888884, 3888885, 3888886, 3888887, 3888888, 3888889, 3888890, 3888891,

    3888892, 3888893, 3888894, 3888895, 3888896, 3888897, 3888898, 3888899, 3888900, 3888901,

    3888902, 3888903, 3888904, 3888905, 3888906, 3888907, 3888908, 3888909, 3888910, 3888911,

    3888912, 3888913, 3888914, 3888915, 3888916, 3888917, 3888918, 3888919, 3888920, 3888921,

    3888922, 3888923, 3888924, 3888925, 3888926, 3888927, 3888928, 3888929, 3888930, 3888931,

    3888932, 3888933, 3888934, 3888935.

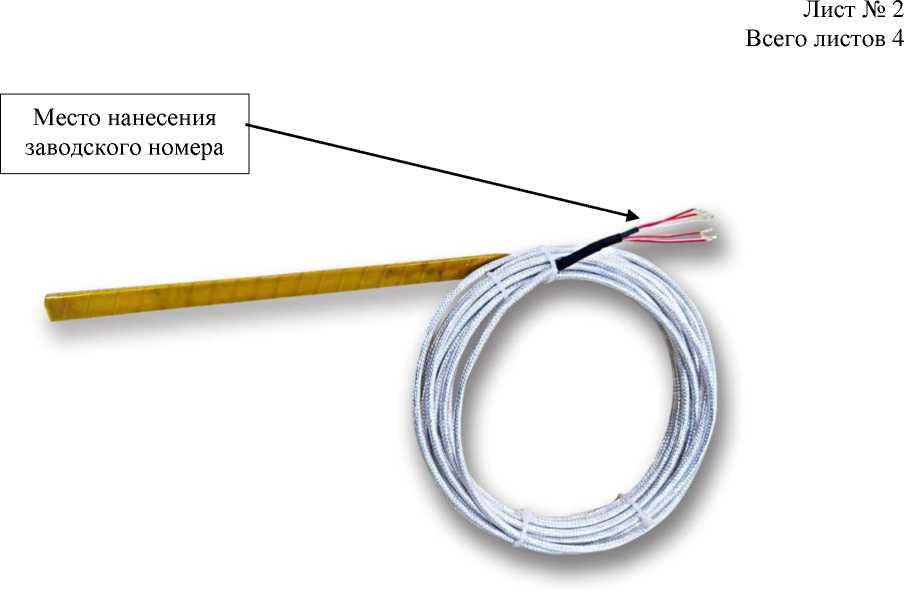

    Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1.

    Внешний вид. Термопреобразователи сопротивления встраиваемого типа (WZPDA2), http://oei-analitika.ru

    Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера

    Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной к удлинительным проводам ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.


    Таблица 3 - Комплектность ТС

    Наименование

    Обозначение

    Количество

    Термопреобразователи сопротивления встраиваемого типа

    WZPDA2

    99 шт.

    Паспорт (на русском языке)

    -

    99 экз.


    Метрологические и основные технические характеристики ТС приведены в таблицах 1 и 2.

    Таблица 1 -

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от -60 до +180

    Условное обозначение НСХ по ГОСТ 6651-2009

    Pt100

    Температурный коэффициент ТС а, °С-1

    0,00385

    Номинальное значение сопротивления ТС при 0 °С (Ro), Ом

    100

    Класс допуска ТС по ГОСТ 6651-2009

    А

    Допуск по ГОСТ 6651-2009, °С

    ±(0,15+0,002-|t|)

    Пределы допускаемых значений дрейфа допуска ТС, °С/ за 1 год

    ±(0,03+0,001-|t|)

    Примечание:

    |t| - абсолютное значение температуры, °С, без учета знака

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Длина кабеля с удлинительными проводами, мм

    5000

    Габаритные размеры корпуса ТС (ширинахдлинахтолщина), мм

    10x250x2,5

    Масса, г

    750

    Назначенный срок службы ТС, лет

    25

    Рабочие условия эксплуатации (для кабеля с удлинительными проводами ТС):

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от -60 до +120

    95
