Наименование

Обозначение

Количество, шт./экз.

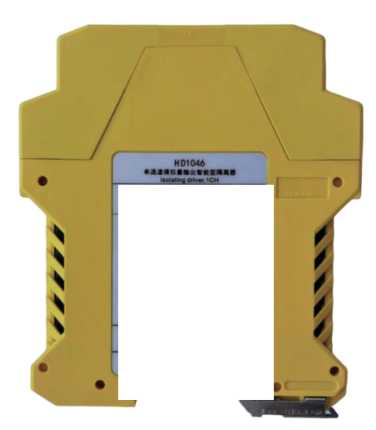

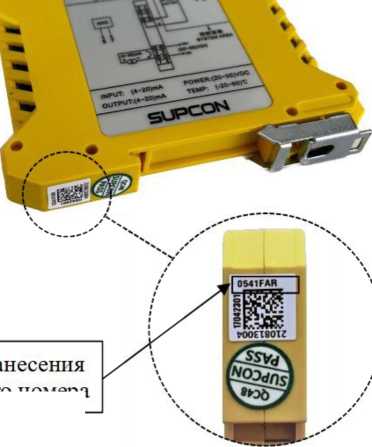

Преобразователи измерительные HD1000¹⁾

HD1000

1

Руководство по эксплуатации²⁾

-

1

Методика поверки²⁾

-

1

¹⁾ Модификация преобразователей определяется в зависимости от заказа.

²⁾ Допускается прилагать один экземпляр

на партию из 10 преобразователей.

Наименование параметра

Значение

Количество входов

1

Количество выходов

1

Диапазоны сигналов на входе

от 4 до 20 мА

Диапазоны сигналов на выходе

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности преобразований, мкА

±15

Пределы допускаемой дополнительной абсолютной погрешности преобразований, вызванной изменением температуры окружающей среды от нормальных значений на каждый 1 °С, мкА

±1

Наименование параметра

Значение

Количество входов

1

Количество выходов

1

Диапазоны сигналов на входе

от 4 до 20 мА

Диапазоны сигналов на выходе

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности преобразований, мкА

±16

Пределы допускаемой дополнительной абсолютной погрешности преобразований, вызванной изменением температуры окружающей среды от нормальных значений на каждый 1 °С, мкА

±1

Наименование параметра

Значение

Количество входов

1

Количество выходов

1

Диапазоны сигналов (мВ) от термопар по ГОСТ Р 8.585-2001 на _входе^{1), 2)}

R: от -20 до +1750 °C; J: от -200 до +1200 C; K: от -200 до +1370 C; B: от +600 до +1800 C;

E: от -200 до +950 C; N: от -200 до +1300 C;

S: от -20 до +1750 C; T:от -200 до +400 C

Диапазоны сигналов напряжения на входе²⁾

от -75 до 75 мВ

Диапазоны сигналов на выходе

от 4 до 20 мА

Пределы допускаемой основной погрешности аналого-цифрового преобразования входных сигналов (используют большее значение):

• - абсолютной, мкВ

• - относительной, %

±15

±0,05

Наименование параметра

Значение

Пределы    допускаемой    дополнительной    относительной

погрешности аналого-цифрового преобразования входных сигналов, вызванной изменением температуры окружающей среды от нормальных значений на каждый 1 °С, %

±0,006

Пределы допускаемой основной абсолютной погрешности преобразования цифрового сигнала в выходной сигнал силы постоянного тока, мкА

±11

Пределы допускаемой дополнительной абсолютной погрешности преобразования цифрового сигнала в выходной сигнал силы постоянного   тока,   вызванной   изменением   температуры

окружающей среды от нормальных значений на каждый 1 °С, мкА

±0,6

Пределы допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопар, °C

±1

• ¹⁾ Уровень входного сигнала в мВ в соответствии с ГОСТ Р 8.585-2001.

• ²⁾ Указан максимальный диапазон измерений. Допускается использование преобразователей в поддиапазоне измерений, находящегося в пределах верхней и нижней границы указанного диапазона измерений. Конкретный диапазон измерений зависит от типа подключаемого датчика, настроек преобразователя и указывается в информационной табличке изготовителя, закрепленной на корпусе преобразователя. При этом для сигналов (мВ) от термопар интервал измерений должен быть не менее 50 C.

Наименование параметра

Значение

Количество входов

1

Количество выходов

1

Диапазоны   сигналов   (Ом)   от   термопреобразователей

сопротивления по ГОСТ 6651-2009 на входе^{1), 2)}

Pt100 (а=0,00385 C^-1): от -200 до +800 C;

Pt1000 (а=0,00385 °C⁴): от -50 до +300 C;

Cu50 (а=0,00428 °C^-1): от -50 до +150 °C

Диапазоны сигналов электрического сопротивления на входе²⁾

от 1 до 2200 Ом

Диапазоны сигналов на выходе

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности аналогоцифрового преобразования входных сигналов, Ом:

• - при     преобразовании     сигналов     (Ом)     от

термопреобразователей сопротивления Pt100 и Cu50

• - при     преобразовании     сигналов     (Ом)     от

термопреобразователей сопротивления Pt1000 и сигналов электрического сопротивления

±0,08

±1

Пределы допускаемой дополнительной абсолютной погрешности аналого-цифрового преобразования входных сигналов, вызванной изменением температуры окружающей среды от нормальных значений на каждый 1 °С, мОм:

• - при     преобразовании     сигналов     (Ом)     от

термопреобразователей сопротивления Pt100 и Cu50

• - при     преобразовании     сигналов     (Ом)     от

термопреобразователей сопротивления Pt1000 и сигналов электрического сопротивления

±7

±40

Наименование параметра

Значение

Пределы допускаемой основной абсолютной погрешности преобразования цифрового сигнала в выходной сигнал силы постоянного тока, мкА

±11

Пределы допускаемой дополнительной абсолютной погрешности преобразования цифрового сигнала в выходной сигнал силы постоянного   тока,   вызванной   изменением   температуры

окружающей среды от нормальных значений на каждый 1 °С, мкА

±0,6

Примечание - Принято следующее обозначение:

а - температурный коэффициент термопреобразователя сопротивления, °C"¹.

• ¹⁾ Уровень входного сигнала в Ом в соответствии с ГОСТ 6651-2009.

• ²⁾ Указан максимальный диапазон измерений. Допускается использование преобразователей в поддиапазоне измерений, находящегося в пределах верхней и нижней границы указанного диапазона измерений. Конкретный диапазон измерений зависит от типа подключаемого датчика, настроек преобразователя и указывается в информационной табличке изготовителя, закрепленной на корпусе преобразователя. При этом для сигналов (Ом) от термопреобразователей сопротивления интервал измерений должен быть не менее 50 C.

Наименование параметра

Значение

Напряжение питания постоянного тока, В

от 20 до 35

Потребляемая мощность, не более, Вт

1,8

Габаритные размеры (ширина^хвысота^хглубина), мм, не более

12,5^Х99,0^Х114,5

Масса, кг, не более

0,1

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

от +21 до +25

от 30 до 80

от 84 до 106

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность (без конденсации влаги), %

• - атмосферное давление, кПа

от -20 до +60

от 5 до 95

от 62 до 106

Средняя наработка на отказ, ч, не мене

100000

Средний срок службы, лет, не менее

20
