Наименование

Обозначение

Количество, шт./экз.

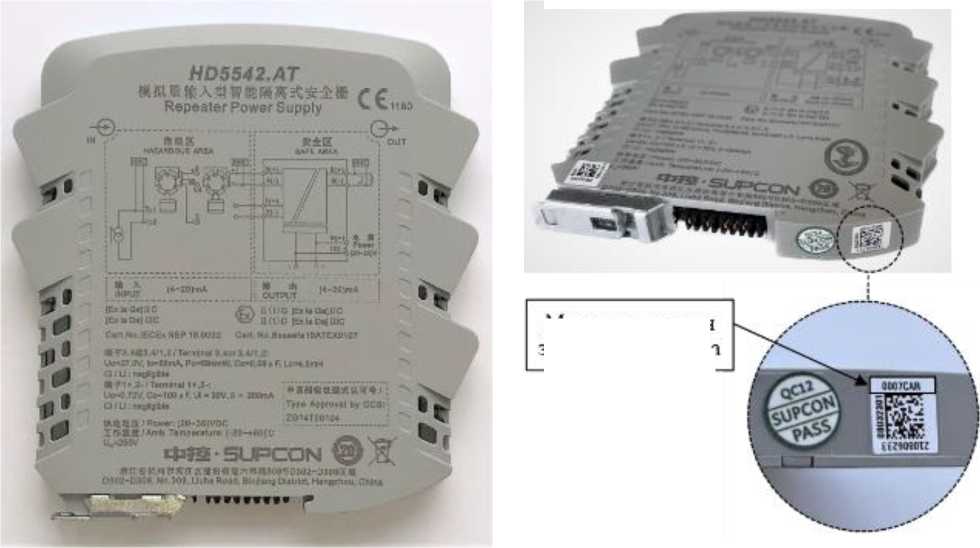

Барьеры изолированные защитные HD5500¹⁾

HD5500

1

Методика поверки²⁾

-

1

Руководство по эксплуатации²⁾

HD55.00.001.РЭ

1

• ¹⁾ Модификация барьеров определяется в зависимости от заказа.

• ²⁾ Допускается прилагать один экземпляр на партию из 10 барьеров.

Наименование параметра

Значение

Количество входов

1

Количество выходов

1

Диапазоны сигналов на входе

от 4 до 20 мА

Диапазоны сигналов на выходе

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности преобразований, мкА

±15

Пределы допускаемой дополнительной абсолютной погрешности преобразований,    вызванной    изменением   температуры

окружающей среды от нормальных значений на каждый 1 °С, мкА

±0,8

Наименование параметра

Значение

Количество входов

1

Количество выходов

2

Диапазоны сигналов на входе

от 4 до 20 мА

Диапазоны сигналов на выходе

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности преобразований, мкА

±15

Пределы допускаемой дополнительной абсолютной погрешности преобразований,    вызванной    изменением   температуры

окружающей среды от нормальных значений на каждый 1 °С, мкА

±0,8

Наименование параметра

Значение

Количество входов

1

Количество выходов

1

Диапазоны сигналов на входе

от 4 до 20 мА

Диапазоны сигналов на выходе

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности преобразований, мкА

±16

Пределы допускаемой дополнительной абсолютной погрешности преобразований,    вызванной    изменением   температуры

окружающей среды от нормальных значений на каждый 1 °С, мкА

±1

Наименование параметра

Значение

Количество входов

1

Количество выходов

1

Диапазоны сигналов (мВ) от термопар по ГОСТ Р 8.585-2001 на _входе^{1), 2)}

R: от -20 до +1750 C; J: от -200 до +1200 ^; K: от -200 до +1370 °C;

B: от +600 до +1800 C;

E: от -200 до +950 C; N: от -200 до +1300 C;

S: от -20 до +1750 C;

T:от -200 до +400 C

Диапазоны сигналов напряжения на входе²⁾

от -75 до 75 мВ

Диапазоны сигналов (Ом) от термопреобразователей сопротивления по ГОСТ 6651-2009 на входе ^{2), 3)}

Pt10O (а=0,00385 C^-1): от -200 до +800 C;

PtlOOO (а=0,00385 C¹): от -50 до +300 C;

Cu50 (а=0,00428 C^-1): от -50 до +150 C

Диапазоны сигналов электрического сопротивления на входе²⁾

от 0 до 2200 Ом

Диапазоны сигналов на выходе

от 4 до 20 мА

Пределы допускаемой основной погрешности аналого-цифрового преобразования входных сигналов напряжения и сигналов (мВ) от термопар по ГОСТ Р 8.585-2001 (используют большее значение):

• - абсолютной, мкВ

• - относительной, %

±15

±0,05

Пределы   допускаемой   дополнительной   относительной

погрешности аналого-цифрового преобразования входных сигналов напряжения и сигналов (мВ) от термопар по ГОСТ Р 8.585-2001, вызванной изменением температуры окружающей среды от нормальных значений на каждый 1 °С, %

±0,006

Пределы допускаемой основной абсолютной погрешности аналого-цифрового преобразования входных сигналов электрического сопротивления и сигналов (Ом) от термопреобразователей сопротивления по ГОСТ 6651-2009, Ом:

• - при    преобразовании    сигналов    (Ом)    от

термопреобразователей сопротивления Pt100 и Cu50

• - при    преобразовании    сигналов    (Ом)    от

термопреобразователей сопротивления Pt1000 и сигналов электрического сопротивления

±0,08

±1

Наименование параметра

Значение

Пределы допускаемой дополнительной абсолютной погрешности аналого-цифрового    преобразования   входных    сигналов

электрического сопротивления и сигналов (Ом) от термопреобразователей сопротивления по ГОСТ 6651-2009, вызванной изменением температуры окружающей среды от нормальных значений на каждый 1 °С, мОм:

• - при    преобразовании    сигналов    (Ом)    от

термопреобразователей сопротивления Pt100 и Cu50

• - при    преобразовании    сигналов    (Ом)    от

термопреобразователей сопротивления Pt1000 и сигналов электрического сопротивления

±7

±40

Пределы допускаемой основной абсолютной погрешности преобразования цифрового сигнала в выходной сигнал силы постоянного тока, мкА

±11

Пределы допускаемой дополнительной абсолютной погрешности преобразования цифрового сигнала в выходной сигнал силы постоянного тока, вызванной изменением температуры окружающей среды от нормальных значений на каждый 1 °С, мкА

±0,6

Пределы допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопар, °C

±1

• ¹⁾ Уровень входного сигнала в мВ в соответствии с ГОСТ Р 8.585-2001.

• ²⁾ Указан максимальный диапазон измерений. Допускается использование барьеров в поддиапазоне

измерений, находящегося в пределах верхней и нижней границы указанного диапазона измерений. Конкретный диапазон измерений зависит от типа подключаемого датчика, настроек барьера и указывается в информационной табличке изготовителя, закрепленной на корпусе барьера. При этом для сигналов (мВ) от термопар                                        и                                        для

сигналов (Ом) от термопреобразователей сопротивления интервал измерений в температурном эквиваленте должен быть не менее 50 C.

• ³⁾ Уровень входного сигнала в Ом в соответствии с ГОСТ 6651-2009.

Примечание - Принято следующее обозначение:

а - температурный коэффициент термопреобразователя сопротивления, C^-1.

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 20 до 35

Потребляемая мощность, не более, Вт

2,63

Габаритные размеры (ширина^высота^глубина), мм, не более

12,7x118,9x127,5

Масса, кг, не более

0,11

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

от +21 до +25

от 30 до 80

от 84 до 106

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность (без конденсации влаги), %

• - атмосферное давление, кПа

от -20 до +60

от 5 до 95

от 62 до 106

Средняя наработка на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

20

Маркировка взрывозащиты

[Ex ia Ga] IIC; [Ex ia Da] IIIC
