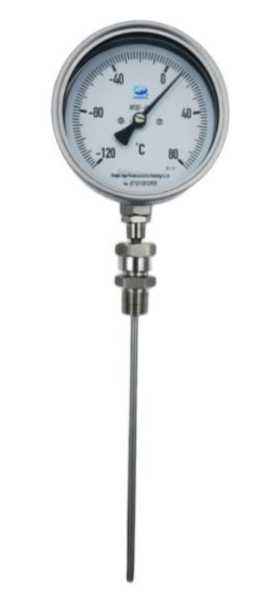

Термометр манометрический WT □ □ - □ □ □ / □ □ / □

1 2 3 4 5 6 7 8

1. Заполнитель термосистемы

Q

Газ

Z

Жидкость

2. Тип корпуса

F

Стандартное исполнение корпуса

FN

Стандартное исполнение корпуса с заполнением демпфирующей жидкостью

X

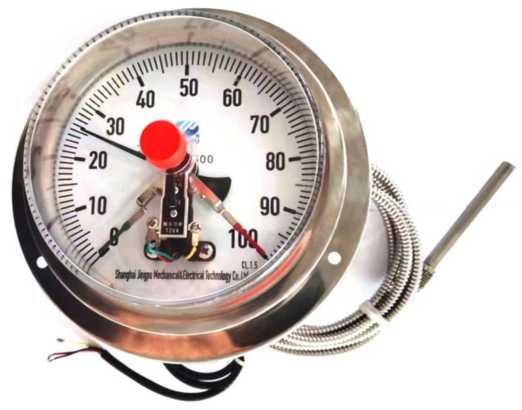

Исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами)

3. Диаметр корпуса, мм

3

60

4

100

5

150

6

160

4. Тип присоединения корпус-штуцер

0

Осевое (аксиальное)

1

Радиальное

8

Поворотно-откидное (универсальное)

5. Тип монтажного присоединения

0

Отсутствует

1

Подвижная гайка с внешней резьбой

2

Подвижная гайка с внутренней резьбой

3

Внешняя фиксированная резьба

4

С фланцем

5

Дюймовая резьба

6

Быстроразъемное присоединение

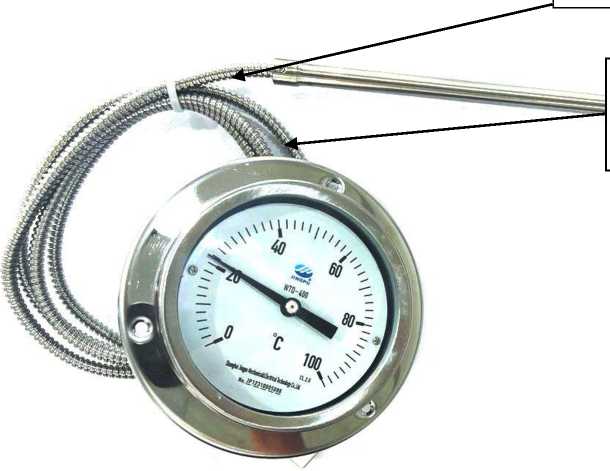

6. Гибкое присоединение (при наличии)

RL

Капиллярная трубка

7. Тип исполнения

Не указывается

Без особенностей

WT

Наличие защитной гильзы у термометра

8. Тип защитной гильзы (при наличии)

G

Прямая резьба

N

Конусовидная резьба

W

Сварная

F

Фланцевая

Наименование

Обозначение

Количество

Термометр манометрический

WT

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Паспорт

-

1 экз.

Диапазон измерений температуры⁽¹⁾, °С

Пределы допускаемой абсолютной погрешности (Д) ^{(2) (3) (4)}, °С в зависимости от класса точности ⁽⁵⁾

Цена деления шкалы⁽⁴⁾, °С

1,0

1,5

2,0

от -196 до +50

±5,0

±7,5

±10,0

0,5; 1,0; 2,0; 5,0;

от -150 до +100

±5,0

±7,5

±10,0

10,0

от -150 до +50

±2,5

±4,0

±5,0

Диапазон измерений

температуры⁽¹⁾, °С

Пределы допускаемой абсолютной погрешности (Д) ^{(2) (3) (4)}, °С в зависимости от класса точности ⁽⁵⁾

Цена деления шкалы⁽⁴⁾, °С

от -120 до +80

±2,5

±4,0

±5,0

от -40 до +60

±1,0

±1,5

±2,0

от -20 до +60

±1,0

±1,5

±2,0

от 0 до +100

±1,0

±1,5

±2,0

от 0 до +120

±2,0

±3,0

±4,0

от 0 до +150

±2,0

±3,0

±4,0

от 0 до +200

±2,0

±3,0

±4,0

от 0 до +300

±5,0

±7,5

±10,0

от 0 до +400

±5,0

±7,5

±10,0

от 0 до +500

±10,0

±15,0

±20,0

от 0 до +700

±10,0

±15,0

±20,0

Примечания:

• ⁽¹⁾ - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений не менее 80 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. Диапазон измерений конкретного термометра приведен в паспорте. Термометры с заполнением газом применяются в диапазоне измерений температуры от -150 °С до +400 °С вкл., термометры с заполнением жидкостью применяются в диапазоне измерений температуры от -196 °С до +700 °С включ.

• ⁽²⁾ - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

• ⁽³⁾ - Допускаемая абсолютная погрешность срабатывания сигнализирующих устройств термометров (для исполнений WTQX, WTZX) не превышает 1,5 Д.

• ⁽⁴⁾ - Конкретные значения погрешности и цены деления шкалы приведены в паспорте на термометры.

• ⁽⁵⁾ - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на циферблат термометра.

Наименование характеристики

Значение

Диаметр корпуса⁽¹⁾, мм

60; 100; 150; 160

Диаметр термобаллона⁽¹⁾, мм

6; 8; 10; 12

Длина гибкого капилляра⁽¹⁾, м, не более

30

Длина термобаллона⁽¹⁾, мм (в зависимости от исполнения термометра):

• - WTQF, WTQFN, WTZF, WTZFN

• - WTQX, WTZX

от 55 до 15000 от 55 до 15000

Напряжение питания термометров с электроконтактными устройствами, В, не более

230

Разрывная мощность электроконтактного устройства, В^А, не более

10

Коммутирующий ток, А, не более

1

Наименование характеристики

Значение

Масса термометра, кг, не более

- WTQF, WTQFN

50

- WTZF, WTZFN

55

- WTQX, WTZX

52

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -60 до +60

- относительная влажность воздуха, %

до 98

Средний срок службы, лет, не менее

5

Средняя наработка до отказа, ч

40 000

⁽¹⁾ - Конкретные значения диаметра корпуса, термобаллона, длины гибкого капилляра и

термобаллона приведены в паспорте на термометры.
