Номер по Госреестру СИ: 92092-24
92092-24 Термометры биметаллические
(WSS)
Назначение средства измерений:
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.

Внешний вид.

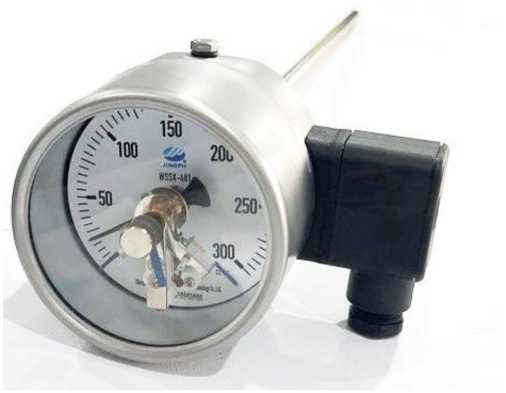

Термометры биметаллические
Рисунок № 1

Внешний вид.
Термометры биметаллические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd»,
Китай.
ПравообладательФирма «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», Китай
Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai, P.R.China Телефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com
Web-сайт: www.jingpu.com
Изготовитель
Фирма «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», КитайАдрес: No.1508, Jinshao Road, Baoshan District, Shanghai, P.R.China Телефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com
Web-сайт: www.jingpu.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», КитайАдрес: No.1508, Jinshao Road, Baoshan District, Shanghai, P.R.China Телефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com
Web-сайт: www.jingpu.com
Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой металлов, образующих биметаллическую спираль. При изменении температуры биметаллическая спираль изгибается в
сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей значение измеряемой температуры по шкале термометра.
Термометры конструктивно состоят из круглого корпуса, в котором размещены: циферблат, закрытый стеклянным защитным экраном, кинематический механизм со стрелкой, и
биметаллического спирального термочувствительного элемента, помещённого в защитную трубку (термобаллон), которая жестко прикреплена к корпусу. Корпус и термобаллон изготавливаются из нержавеющей стали.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры имеют исполнения, различающиеся по конструкции, по метрологическим и техническим характеристикам, а также по наличию встроенных сигнализирующих устройств (электроконтактов).
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термометров WSS
|
Термометр биметаллический WSS □ - □ □ □ □ / □ 1 2 3 4 5 6 | |
|
1. Тип корпуса | |
|
F |
Стандартное исполнение корпуса |
|
FN |
Стандартное исполнение корпуса с заполнением демпфирующей жидкостью |
|
X |
Исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами) |
|
Термометр биметаллический WSS □ - □ □ □ □ / □ | |
|
1 2 3 4 5 6 | |
|
2. Диаметр корпуса, мм | |
|
3 |
60 |
|
4 |
100 |
|
5 |
150 |
|
6 |
160 |
|
3. Тип присоединения корпус-штуцер | |
|
0 |
Осевое (аксиальное) |
|
1 |
Радиальное |
|
8 |
Поворотно-откидное (универсальное) |
|
4. Тип монтажного присоединения | |
|
0 |
Отсутствует |
|
1 |
Подвижная гайка с внешней резьбой |
|
2 |
Подвижная гайка с внутренней резьбой |
|
3 |
Внешняя фиксированная резьба |
|
4 |
С фланцем |
|
5 |
Дюймовая резьба |
|
6 |
Быстроразъемное присоединение |
|
5. Тип исполнения | |
|
Не указывается |
Без особенностей |
|
WT |
Наличие защитной гильзы у термометра |
|
6. Тип защитной гильзы (при наличии) | |
|
G |
Прямая резьба |
|
N |
Конусовидная резьба |
|
W |
Сварная |
|
F |
Фланцевая |
Фотографии общего вида термометров биметаллических WSS приведены на рисунках 1-2. Места нанесения заводского номера и знака поверки приведены на рисунке 2.
Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.

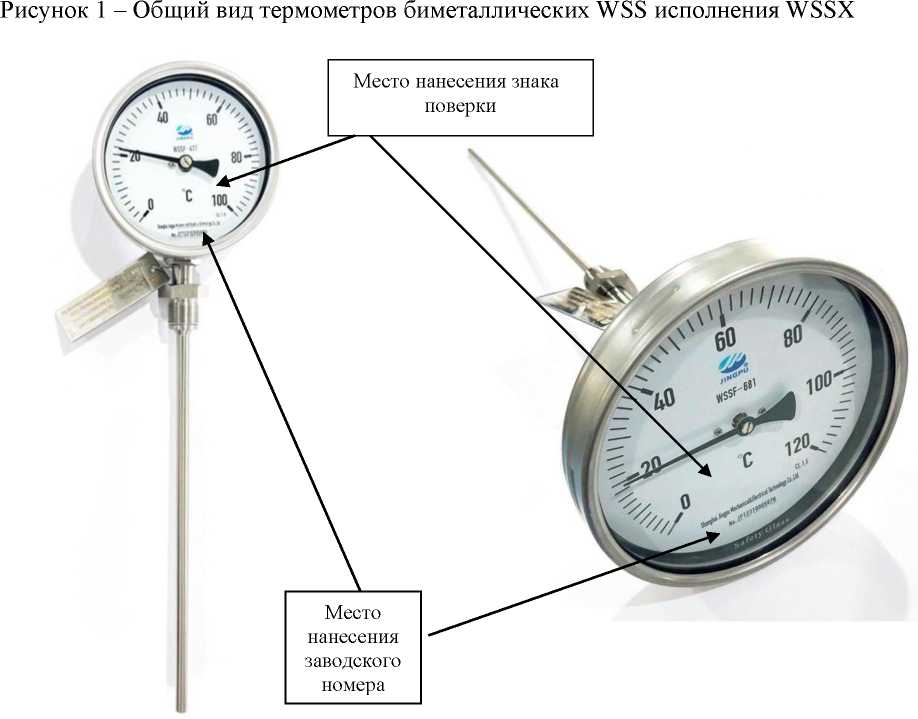

Рисунок 2 - Общий вид термометров биметаллических WSS исполнений WSSF, WSSFN с указанием мест нанесения заводского номера и знака поверки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Термометр биметаллический |
WSS |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Диапазон измерений температуры(1), °С |
Пределы допускаемой абсолютной погрешности (Д) (2) (3) (4), °С в зависимости от класса точности (5) |
Цена деления шкалы(4), °С | |
|
1,0 |
1,5 | ||
|
от -80 до +50 |
±4,0 |
±6,0 |
0,5; 1,0; 2,0; 3,0; 5,0; 10,0 |
|
от -80 до +350 |
±6,0 |
±9,0 | |
|
от -50 до +50 |
±4,0 |
±6,0 | |
|
от -50 до +150 |
±4,0 |
±6,0 | |
|
от -40 до +80 |
±2,0 |
±3,0 | |
|
от -20 до +60 |
±1,0 |
±1,5 | |
|
от 0 до +40 |
±2,0 |
±4,0 | |
|
от 0 до +50 |
±1,0 |
±2,0 | |
|
от 0 до +60 |
±1,0 |
±2,0 | |
|
от 0 до +80 |
±1,0 |
±1,5 | |
|
от 0 до +100 |
±1,0 |
±1,5 | |
|
от 0 до +120 |
±2,0 |
±3,0 | |
|
от 0 до +150 |
±2,0 |
±3,0 | |
|
от 0 до +200 |
±2,0 |
±3,0 | |
|
от 0 до +250 |
±5,0 |
±7,5 | |
|
от 0 до +300 |
±5,0 |
±7,5 | |
|
от 0 до +350 |
±5,0 |
±7,5 | |
|
от 0 до +400 |
±5,0 |
±7,5 | |
|
от 0 до +500 |
±10,0 |
±15,0 | |
|
от 0 до +600 |
±10,0 |
±15,0 | |
|
Примечания:
| |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр корпуса(1), мм |
60; 100;150; 160 |
|
Диаметр термобаллона(1), мм |
4; 6; 8; 10; 12 |
|
Длина термобаллона(1), мм (в зависимости от исполнения термометра): | |
|
- WSSF, WSSFN |
от 55 до 15000 |
|
- WSSХ |
от 55 до 15000 |
|
Напряжение питания термометров с электроконтактными устройствами, В, |
230 |
|
не более | |
|
Разрывная мощность электроконтактного устройства, В^А, не более |
10 |
|
Коммутирующий ток, А, не более |
1 |
|
Масса термометра, кг, не более | |
|
- WSSF |
50 |
|
- WSSFN |
55 |
|
- WSSX |
52 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +60 |
|
- относительная влажность воздуха, % |
до 98 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч |
40 000 |
|
(1) - Конкретные значения диаметра корпуса и термобаллона, длины термобаллона приведены в | |
|
паспорте на термометры. | |
