Номер по Госреестру СИ: 92156-24
92156-24 Расходомеры перепада давления
(DF)
Назначение средства измерений:
Расходомеры перепада давления DF (далее - расходомеры) предназначены для измерений объемного расхода жидкостей, газов и пара.

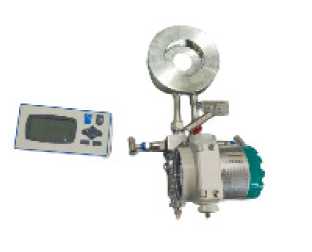

Внешний вид.
Расходомеры перепада давления
Рисунок № 1

Внешний вид.
Расходомеры перепада давления
Рисунок № 2

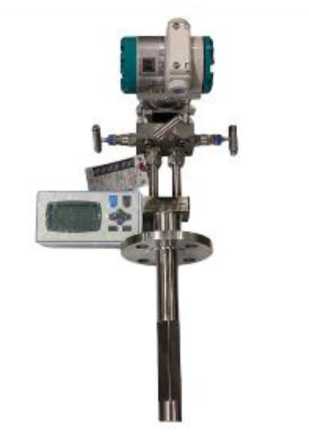

Внешний вид.
Расходомеры перепада давления
Рисунок № 3

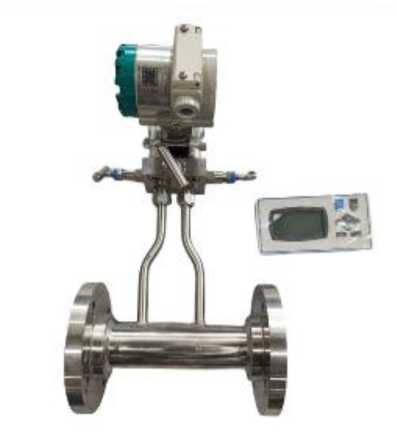

Внешний вид.
Расходомеры перепада давления
Рисунок № 4

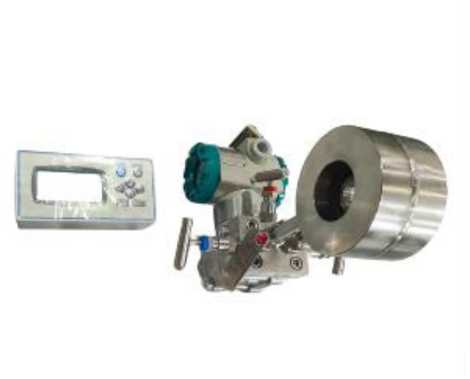

Внешний вид.
Расходомеры перепада давления
Рисунок № 5

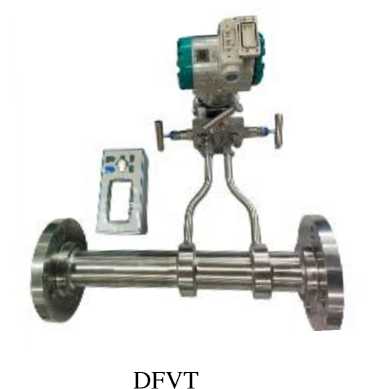

Внешний вид.
Расходомеры перепада давления
Рисунок № 6

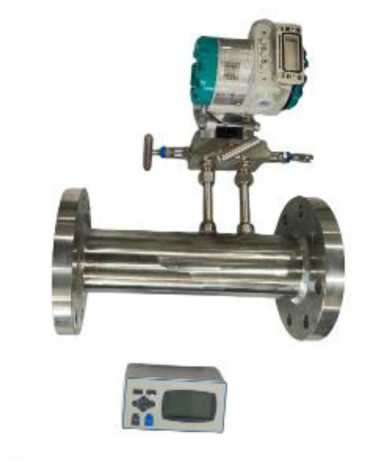

Внешний вид.
Расходомеры перепада давления
Рисунок № 7

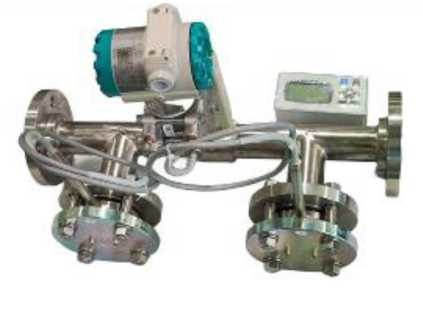

Внешний вид.
Расходомеры перепада давления
Рисунок № 8

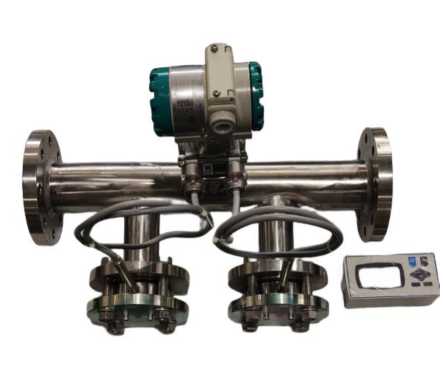

Внешний вид.
Расходомеры перепада давления
Рисунок № 9

Внешний вид.
Расходомеры перепада давления
Рисунок № 10
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода жидкости, газа и пара. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный цифровые или аналоговый сигналы. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
V4-8 |
|
Номер версии (идентификационный номер) ПО |
V4-X |
|
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | |
Знак утверждения типа
Знак утверждения типана титульный лист паспорта и руководства по эксплуатации расходомера типографским способом и на металлическую пластину (шильдик) при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.2 «Принцип измерения дифференциальным расходомером» руководства по эксплуатации Расходомеров перепада давления DF.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Техническая документация «Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай
Правообладатель«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай
Адрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing, Тел.: +86 023-67032666
E-mail: flowmaster@sicflow.com.cn
Web сайт: www.cqcy.com
Изготовитель
«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», КитайАдрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing, Тел.: +86 023-67032666
E-mail: E-mail: flowmaster@sicflow.com.cn
Web сайт: www.cqcy.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», КитайАдрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing, Тел.: +86 023-67032666
E-mail: flowmaster@sicflow.com.cn
Web сайт: www.cqcy.com
Принцип действия расходомеров основан на измерении разности давлений между потока измеряемой среды и статическим давлением, возникающим при измеряемой среды напорной усредняющей трубки или при прохождении ссужающего устройства. Разница давлений пропорциональна расходу
полным давлением обтекании потоком измеряемой среды измеряемой среды.
Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя CMF, которые соединены между собой кабелем. Первичный преобразователь расхода состоит из сужающего устройства и преобразователя разности давлений измерительного PDS8 (далее - преобразователь давления), зарегистрированного в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ) под № 8914423, токовый выход которого несет информацию об измеренной разности давлений.
Вторичный преобразователь CMF (далее - ВП) представляет собой устройство в пластиковом корпусе с жидкокристаллическим дисплеем и клавишами, выполняющее функцию вычисления объемного расхода на основе сигналов от первичного преобразователя, формирует выходные аналоговые и цифровые (RS485 и RS232) сигналы, хранит данные о накопленном объеме в энергонезависимой памяти, выводит информацию на индикатор.
Расходомеры выпускается в следующих модификациях: DFKB, DFPH, DFB, DFCP, DFBP, DFVT, DFV, DFX, DFJ, которые отличаются исполнением сужающего устройства.
Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в буквенно-цифровом формате на металлическую пластину (шильдик) методом лазерной гравировки, а также в цифровом формате типографским методом на самоклеящуюся этикетку, которая наносится на ВП, как показано на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
DFKB
DFPH
DFB
DFCP
DFBP

DFV
DFX
DFJ
Рисунок 1 - Общий вид расходомеров
DFKBZ18OOGOieMA44Wnr

|
^1!К202308008в |
- - hndltM) |
|
DN0O |
0.10 |
|
- - | |
|
2^34Л |

Место

нанесения серийного номера

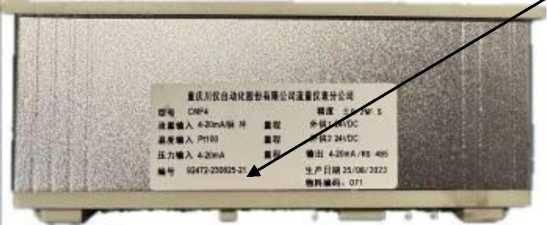

Рисунок 2 - Место нанесения серийного номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч
|
от 0,1 до 10000 от 1,0 до 15000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода жидкости в динамическом диапазоне 1:5, % |
±11) |
___________________Наименование характеристики__________________ Пределы допускаемой относительной погрешности измерений объемного расхода газа при рабочих условиях в динамическом диапазоне 1:5, % Примечание:
Значение
1) Без учета погрешности определения плотности измеряемой среды и дополнительной приведенной (от настроенного диапазона измерений) погрешности преобразователя давления, вызванной отклонением температуры окружающего воздуха от нормальных условий (от +21 до +25 °С)
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 15 до 1200 |
|
Максимальное рабочее давление измеряемой среды, МПа |
42,0 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 10,5 до 45 |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
Габаритные размеры ВП, мм, не более: - высота |
80 |
|
- ширина |
160 |
|
- длина |
70 |
|
Габаритные размеры первичного преобразователя, мм, не более: - высота |
1550 |
|
- ширина |
1405 |
|
-длина |
2400 |
|
Масса первичного преобразователя, кг, не более |
1240 |
|
Условия эксплуатации первичного преобразователя: - температура измеряемой среды, °С |
от -70 до +600 |
|
- температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность воздуха при 35 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Условия эксплуатации вторичного преобразователя: - температура окружающей среды, °С |
от -52 до +70 |
|
- относительная влажность воздуха при 35 °С, %, не более |
85 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
75000 |
