Сведения о средстве измерений: 93327-24 Ротаметры с металлической трубкой

Номер по Госреестру СИ: 93327-24
93327-24 Ротаметры с металлической трубкой
(RFC)

Назначение средства измерений:
Ротаметры с металлической трубкой RFC (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.

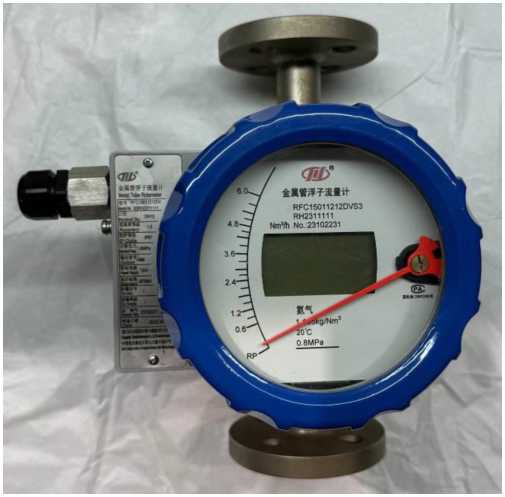

Внешний вид. Ротаметры с металлической трубкой, http://oei-analitika.ru рисунок № 1

Внешний вид.
Ротаметры с металлической трубкой
Рисунок № 1

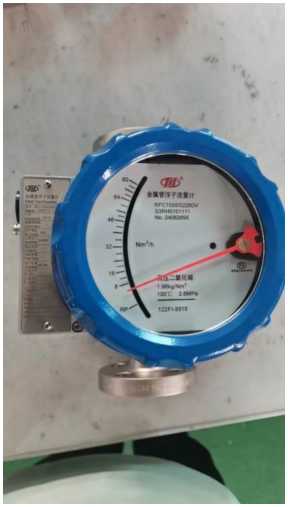

Внешний вид. Ротаметры с металлической трубкой, http://oei-analitika.ru рисунок № 2

Внешний вид.
Ротаметры с металлической трубкой
Рисунок № 2

Внешний вид.
Ротаметры с металлической трубкой
Рисунок № 3

Внешний вид. Ротаметры с металлической трубкой, http://oei-analitika.ru рисунок № 4

Внешний вид.
Ротаметры с металлической трубкой
Рисунок № 4

Общие сведения

Дата публикации - 01.10.2024
Срок свидетельства - 27.09.2029
Номер записи - 195149
ID в реестре СИ - 1420194
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Ду 15, Нет данных, Без модификации, RFC50072130DH, RFC50071110DHS3RH0101111, RFC250S2160DVS1RH2327111, RFC15172130DH, RFC15171110DHS3RH0101111, RFC150S2262DVS1RH2327111, RFC15072237DVS3RH0101111, RFC15072212DVS3RH0101111, RFC15012211DH, RFC, -,

Производитель

Изготовитель - "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

RB_12 Организации, осуществляющие деятельность в области стандартизации, метрологии, аккредитации

Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:

26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
26.51 Производство инструментов и приборов для измерения, тестирования и навигации
26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
71.12.62 Деятельность в области метрологии
71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
26.52 Производство часов

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.

Бесплатный

Статистика

Кол-во поверок - 224
Выдано извещений - 0
Кол-во периодических поверок - 29
Кол-во средств измерений - 8
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1445 дн.

Приказы РСТ, где упоминается данный тип СИ

№2280 от 2024.09.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Ротаметры с металлической трубкой (RFC)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
92156-24 20.05.2029	Расходомеры перепада давления, DF "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ )	ОТ МП	5 лет - при измерении расхода жидкости, 4 года - при измерении расхода газа
92426-24 21.06.2029	Расходомеры вихревые, VF "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ )	ОТ МП	4 года - при измерении объемного расхода и объема газа; 5 лет - при измерении объемного расхода и объема жидкости
93020-24 27.08.2029	Расходомеры массовые, MFM "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ )	ОТ МП	5 лет
93020-24 27.08.2029	Расходомеры массовые, MFM "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ )	ОТ МП	5 лет
93292-24 24.09.2029	Расходомеры электромагнитные, MF "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ )	ОТ МП	5 лет
93327-24 27.09.2029	Ротаметры с металлической трубкой, RFC "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ )	ОТ МП	4 года

RB_11 Реестр аккредитованных ФСА лиц (fsa.gov.ru)

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Кто поверяет Ротаметры с металлической трубкой (RFC)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "НМОП" (RA.RU.311359)		Нет модификации, Ду 15 RFC80022120DV31RH0101111	8	8	8	0	8	8	0
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	Без модификации	2	2	2	0	2	2	0
ООО "ЭРИС" (RA.RU.310699)		Нет данных	2	2	0	2	2	0	2
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		RFC15012211DH RFC RFC15072237DVS3RH0101111 RFC15171110DHS3RH0101111 RFC50071110DHS3RH0101111 RFC250S2160DVS1RH2327111 RFC15072212DVS3RH0101111 RFC150S2262DVS1RH2327111 RFC15172130DH RFC50072130DH	211	208	185	26	211	185	26
ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265)		-	1	1	0	1	1	0	1

Стоимость поверки Ротаметры с металлической трубкой (RFC)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Ротаметры имеют встроенное программное обеспечение (далее - ПО). ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации ротаметров, осуществляет расчет объемного расхода. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированные сигналы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SIC.LL
Номер версии (идентификационный номер) ПО	V4.X
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.

Знак утверждения типа

на титульный лист паспорта и руководства по эксплуатации ротаметра типографским способом на ротаметр при помощи самоклеящейся этикетки.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2. «Принцип работы» руководства по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Техническая документация «Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай.

Правообладатель

«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай

Адрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing, Тел.: +86 -23-67032666

E-mail: flowmaster@sicflow.com.cn

Web сайт: www.cqcy.com

Изготовитель

«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай
Адрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing, Тел.: +86 -23-67032666
E-mail: flowmaster@sicflow.com.cn
Web сайт: www.cqcy.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.

Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.

Положение поплавка передается на индикатор магнитным или индукционным способом. Показание расхода отображается при помощи механического отсчетное устройство стрелочного типа. Ротаметры могут выпускаться с жидкокристаллическим дисплеем. Коническая трубка может быть с футеровкой PTFE.

Ротаметры выпускаются с фланцевым или резьбовым присоединением к трубопроводу.

Ротаметры могут быть оснащены выходами: токовым (от 4 до 20 мА), HART, импульсным, цифровым по протоколу ModBus.

Общий вид ротаметров представлен на рисунке 1. Серийный номер ротаметров наносится в цифровом формате на металлическую пластину методом лазерной гравировки, которая наносится на корпус ротаметра, как показано на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Ротаметры с металлической трубкой (RFC), http://oei-analitika.ru

Рисунок 1 - Общий вид ротаметров

Место нанесения знака утверждения типа

<ntf

MatalTtAe Rotameter RFCSS071252DV gW2327111

Аеадвеч ’’ вала»-----

И iDfi?

РЯЙ iJj^^ANSnSO

PHwfSiinily

^^“^бувггзгш &^Б(1аДСТ4

23102483

2023.10

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа

Таблица 5 -

Наименование	Обозначение	Количество
Ротаметр с металлической трубкой	RFС	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений объемного расхода жидкости¹⁾, м³ /ч	от 0,01 до 200,0
Диапазон измерений объемного расхода газов²⁾, м³ /ч	от 0,3 до 3000,0
Пределы основной допускаемой приведенной к верхнему пределу измерений погрешности измерений объёмного расхода жидкости и газа, %	±1,5
Пределы допускаемой абсолютной погрешности преобразования объемного расхода в токовый выходной сигнал, мА	±0,02
Пределы допускаемой дополнительной приведенной к максимальному значению тока погрешности преобразования расхода в значение выходного унифицированного аналогового сигнала постоянного тока при отклонении температуры окружающей среды от 20 °С на каждые 10 °С, %	±1
Примечания ¹⁾ Диапазон объёмных расходов жидкости указаны для воды в нормальных условиях. ²⁾ Диапазон объёмных расходов газа указаны для воздуха в нормальных условиях.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Номинальный диаметр, DN	от 15 до 200
Выходной токовый сигнал, мА	от 4 до 20
Параметры электрического питания:¹⁾- напряжение переменного тока, В	от 100 до 240
- частота переменного тока, Гц	50/60
- напряжение постоянного тока, В	от 12 до 32
Потребляемая мощность, не более:²⁾-переменного тока, ВА	20
-постоянного, Вт	20
Максимальное давление измеряемой среды, МПа	10,0
Температура измеряемой среды, °С	от -80 до +250

Наименование характеристики	Значение
Степень защиты IP	IP65, IP66, IP67
Маркировка взрывозащиты	1Ex ia IIC T5_T1 Gb 1Ex db IIC T6 T1 Gb
Условия эксплуатации: - Температура окружающей среды, °С	от -52 до +70
- Атмосферное давление, кПа	от 84 до 106,7
- Относительная влажность воздуха при 35 °С, %, не более	95
Примечания ¹⁾²⁾ -только для исполнения с дисплеем

Таблица 4 - Показатели надежности

Средний срок службы, лет	14
Средняя наработка на отказ, ч	100000
