Номер по Госреестру СИ: 92186-24
92186-24 Фотометры биохимические специализированные
(ФБС-01)
Назначение средства измерений:
Фотометры биохимические специализированные ФБС-01 (далее по тексту -фотометры) предназначены для измерений оптической плотности жидких проб при проведении биохимических исследований.

Внешний вид.

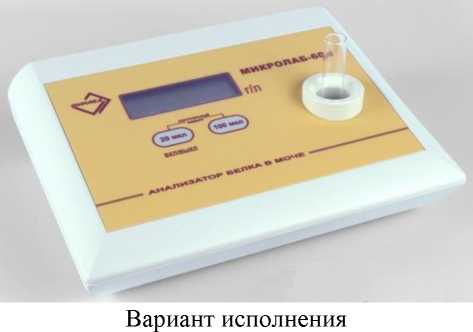

Фотометры биохимические специализированные
Рисунок № 1

Внешний вид.

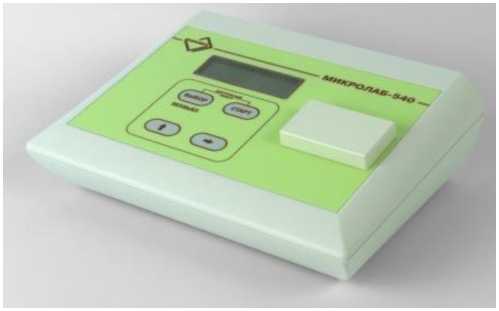

Фотометры биохимические специализированные
Рисунок № 2

Внешний вид.
Фотометры биохимические специализированные
Рисунок № 3
Программное обеспечение
Фотометры оснащены встроенным программным обеспечением (далее по тексту - ПО), размещенным внутри неразъемного корпуса, которое используется для проведения и обработки результатов измерений. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Идентификационные данные программного обеспечения фотометров указаны в таблицах 1 и 2.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) фотометров исполнения ФБС-01-1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
600 |
|
Номер версии (идентификационный номер) ПО, не ниже |
600.02.008 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные (признаки) фотометров исполнения ФБС-01-2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
540 |
|
Номер версии (идентификационный номер) ПО, не ниже |
540.02.011F |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится методом цифровой печати на шильдик, расположенный на задней панели фотометра, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации с паспортом, раздел «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.18);
ТУ 9443-005-59879815-2004 Фотометры биохимические специализированные ФБС-01. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Эйлитон» (ООО «Эйлитон»)
ИНН 7725219603
Юридический адрес: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 2, помещ. 29
Телефон: +7 (495) 734-91-31
Факс: +7 (495) 229-91-31
E-mail: office@unimed.ru
Web-сайт: www.ailiton.ru
Изготовитель
Общество с ограниченной ответственностью «Эйлитон» (ООО «Эйлитон»)ИНН 7725219603
Юридический адрес: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 2, помещ. 29
Адрес места осуществления деятельности: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 2, помещ. 29
Телефон: +7 (495) 734-91-31
Факс: +7 (495) 229-91-31
E-mail: office@unimed.ru
Web-сайт: www.ailiton.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Правообладатель
Общество с ограниченной ответственностью «Эйлитон» (ООО «Эйлитон»)ИНН 7725219603
Юридический адрес: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 2, помещ. 29
Телефон: +7 (495) 734-91-31
Факс: +7 (495) 229-91-31
E-mail: office@unimed.ru
Web-сайт: www.ailiton.ru
Принцип действия фотометров основан на измерении оптической плотности путем определения отношения интенсивностей полного и прошедшего через анализируемую среду потоков оптического излучения на фиксированных длинах волн.
Основными узлами фотометров являются:
-
- источник излучения - светодиоды;
-
- блок установки кюветы или пробирки;
-
- приемник излучения - фотодиод;
-
- встроенный микропроцессор, служащий для управления фотометром, ввода и вывода данных, расчетов и обработки результатов измерений.
Фотометры выпускаются в двух исполнениях ФБС-01-1 и ФБС-01-2, отличающихся длинами волн источников излучения 600, 650 нм и 540 нм соответственно.

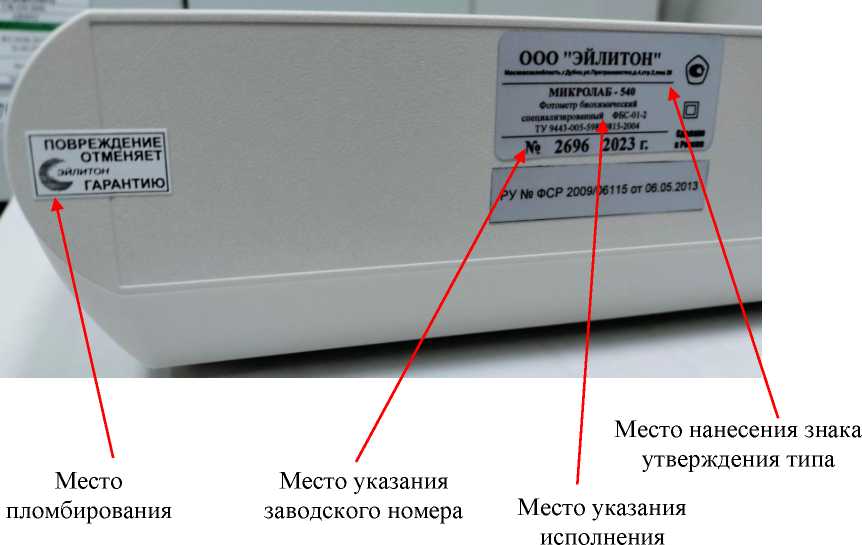

Фотометр выполнен в виде малогабаритного настольного переносного прибора. Внешний вид и схема маркировки фотометров представлены на рисунке 1. Нанесение знака поверки на корпус фотометров не предусмотрено. Пломбирование фотометров осуществляется с помощью нанесения на установить
наклейки, позволяющей
фотометров специализированной несанкционированного вскрытия прибора.
Заводской номер в виде цифрового обозначения наносится методом цифровой на шильдик, расположенный на задней панели фотометра.
корпус
факт
печати
ФБС-01-1, вид спереди
Вариант исполнения
ФБС-01-2, вид спереди
Рисунок 1 - Внешний вид и схема маркировки фотометров
Таблица 5 -
|
Наименование |
Обозначение |
Количество, шт. | |
|
ФБС-01-1 |
ФБС-01-2 | ||
|
1 |
2 |
3 |
4 |
|
Фотометр биохимический специализированный |
ФБС-01 |
1 |
1 |
|
Принадлежности | |||
|
Кювета стеклянная с длиной оптического пути 10 мм и объемом 3 см3 |
- |
- |
1 |
|
Кювета стеклянная с длиной оптического пути 10 мм и объемом 5 см3 |
- |
- |
1 |
|
Адаптер для кюветы стеклянной объемом 3 см3 |
- |
- |
1 |
|
Элемент питания |
- |
4 |
4 |
|
Крышка |
- |
1 |
1 |
|
Контрольный светофильтр |
- |
1 |
1 |
|
Эксплуатационная документация | |||
|
Руководство по эксплуатации с паспортом |
- |
1 |
1 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для варианта исполнения | |
|
ФБС-01-1 |
ФБС-01-2 | |
|
Диапазон измерений оптической плотности, Б |
от 0,03 до 1,00 |
от 0,03 до 2,00 |
|
Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б:
|
± 0,02 ± 0,06 | |
|
* Для измерений оптической плотности до 1,00 Б для исполнения ФБС-01-1 и до 2,00 Б для исполнения ФБС-01-2. | ||
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение для варианта исполнения | |
|
ФБС-01-1 |
ФБС-01-2 | |
|
Рабочие длины волн, нм |
600;650 |
540 |
|
Диапазон показаний оптической плотности, Б |
от 0,000 до 2,500 |
от 0,000 до 2,500 |
|
Масса, кг, не более |
1,5 |
1,5 |
|
Габаритные размеры средства измерений, мм, не более: - ширина |
150 |
150 |
|
- длина |
200 |
200 |
|
- высота |
63 |
63 |
|
Потребляемая мощность, В^А, не более |
1 |
1 |
|
Параметры питания: - напряжение переменного тока, В |
220±22 | |
|
- частота переменного тока, Гц |
50/60 | |
|
Условия эксплуатации: - температуры окружающей среды, °С |
от +15 до + 25 | |
|
- относительная влажность, %, не более |
75 | |
|
- атмосферное давление, кПа |
от 86,0 до 106,0 | |
