Сведения о средстве измерений: 92192-24 Датчики

Номер по Госреестру СИ: 92192-24
92192-24 Датчики
(HTS-868)

Назначение средства измерений:
Датчики HTS-868 (далее - датчики) предназначены для измерений и регистрации температуры окружающего воздуха, а также для индикации значений относительной влажности, и передачи данных в облачное хранилище.

сертификация программного обеспечения
Внешний вид. Датчики, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики
Рисунок № 1
Внешний вид. Датчики, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики
Рисунок № 2

Общие сведения

Дата публикации - 28.05.2024
Срок свидетельства - 27.05.2029
Номер записи - 194047
ID в реестре СИ - 1416564
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение программные комплексы реального времени" (ООО "НПО ПКРВ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

  • Наименование организации-поверителя
  • Номер аттестата аккредитации
  • Номер типа СИ ФРШИН
  • Наименование типа СИ
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности
  • Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1284 от 2024.05.27 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Датчики (HTS-868)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение программные комплексы реального времени" (ООО "НПО ПКРВ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92192-24
27.05.2029
Датчики, HTS-868
Общество с ограниченной ответственностью "Научно-производственное объединение программные комплексы реального времени" (ООО "НПО ПКРВ") (РОССИЯ г. Москва)
ОТ
МП
2 года
94249-24
26.12.2029
Приборы контроля состояния дорожного покрытия, ПКСДП
Общество с ограниченной ответственностью "Научно-производственное объединение программные комплексы реального времени" (ООО "НПО ПКРВ") (РОССИЯ г. Москва)
ОТ
МП
1 год

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики (HTS-868)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики (HTS-868)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) датчиков состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в энергонезависимую память датчиков в процессе производства и недоступно для несанкционированной внешней модификации.

Метрологические характеристики датчиков нормированы с учетом ПО.

Автономное ПО представляет собой облачный сервис, доступный при помощи персонального компьютера или мобильного устройства с доступом в интернет. Автономное ПО используется для отображения результатов измерений и установления пороговых значений температуры, при достижении которых оператор получает оповещение.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО датчиков HTS-868

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО, не ниже

V1.00

Цифровой идентификатор ПО

отсутствует


Знак утверждения типа

Знак утверждения типа

наносится на Руководство по эксплуатации и паспорт датчиков типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в разделе «Использование по назначению» Руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ЕРВА.464213.002 ТУ «Датчик HTS-868. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное объединение программные комплексы реального времени» (ООО «НПО ПКРВ») ИНН 7105509736

Юридический адрес: 123112, г. Москва, вн.тер.г. муниципальный округ Пресненский, Пресненская наб., д. 8, стр. 1, эт./помещ. 44/441м, оф. 7 Телефон: +7 (495) 921-0127

E-mail: sales@npo-pkrv.ru

Web-сайт: www.npo-pkrv.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение программные комплексы реального времени» (ООО «НПО ПКРВ») ИНН 7105509736
Юридический адрес: 123112, г. Москва, вн.тер.г. муниципальный округ Пресненский, Пресненская наб., д. 8, стр. 1, эт./помещ. 44/441м, оф. 7
Адрес места осуществления деятельности: 129110, г. Москва, Банный пер., д. 9 Телефон: +7 (495) 921-0127
E-mail: sales@npo-pkrv.ru
Web-сайт: www.npo-pkrv.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное объединение программные комплексы реального времени» (ООО «НПО ПКРВ») ИНН 7105509736
Юридический адрес: 123112, г. Москва, вн.тер.г. муниципальный округ Пресненский, Пресненская наб., д. 8, стр. 1, эт./помещ. 44/441м, оф. 7 Телефон: +7 (495) 921-0127
E-mail: sales@npo-pkrv.ru
Web-сайт: www.npo-pkrv.ru

Принцип действия датчиков основан на измерении и преобразовании в цифровой код сигналов, поступающих от встроенного термочувствительного элемента, передачи измеренной информации по беспроводной сети в облачное хранилище при помощи совместимого устройства для сбора и передачи данных (далее - шлюз).

Датчики представляют собой автономный программируемый самописец, фиксирующий температуру в течение всего срока службы с момента запуска с заданным изготовителем временным интервалом записи и с заданным изготовителем интервалом передачи измеренных данных на шлюз.

Датчики конструктивно выполнены в виде компактного моноблока из пластика. На лицевой панели датчиков расположены световые индикаторы и кнопка включения датчиков. На верхней панели датчиков расположена гибкая антенна, предназначенная для передачи измеренной информации на шлюз.

Шлюз выполнен в виде прямоугольного корпуса из пластика с отверстиями для настенного монтажа. На передней панели шлюза расположены световые индикаторы состояния шлюза: включение, уровень сигнала, подключение зарядного устройства, низкий уровень заряда. На нижней панели шлюза расположен переключатель питания, разъем для кабеля питания и разъем для подключения антенны. На верхней панели шлюза расположен разъем для подключения коаксиального кабеля.

Общий вид датчиков и шлюза представлены на рисунках 1-2. Цветовая гамма датчиков и шлюза может быть изменена по решению изготовителя в одностороннем порядке.

Внешний вид. Датчики (HTS-868), http://oei-analitika.ru

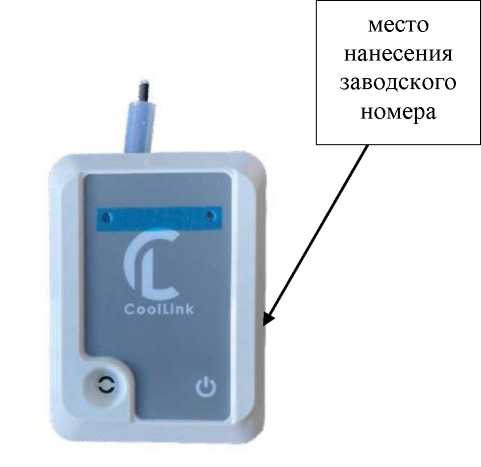

Рисунок 1 - общий вид датчиков

Внешний вид. Датчики (HTS-868), http://oei-analitika.ru

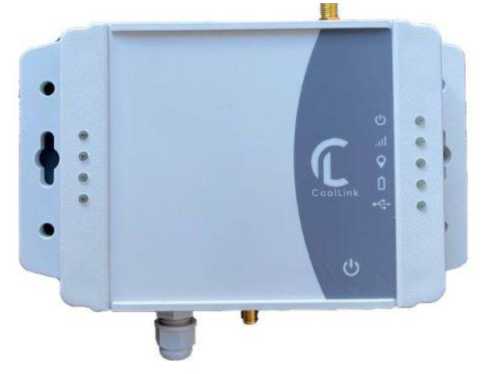

Рисунок 2 - общий вид шлюза (без подключенных антенн)

Заводской номер датчиков, состоящий из арабских цифр и букв латинского алфавита, наносится на оборотной стороне корпуса датчиков методом лазерной гравировки. Конструкция датчиков не предусматривает нанесения на него знака поверки. Пломбирование датчиков не предусмотрено.


Таблица 4 - Комплектность

Наименование

Обозначение

Кол-во

Примечание

Датчик

HTS-868

1 шт.

-

Шлюз

-

1 шт.

На партию датчиков в кол-ве 10 шт.

Руководство по эксплуатации

ЕРВА.464213.002 РЭ

1 экз.

Может предоставляться в электронной форме на сайте изготовителя

Паспорт

ЕРВА.464213.002 ПС

1 экз.

-


Метрологические и основные технические характеристики датчиков HTS приведены в таблицах 2-3.

Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -40 до +50

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Разрешающая способность измерений температуры, °С

0,1

Диапазон показаний относительной влажности, %

от 0,1 до 99,9

Габаритные размеры датчика (без учета антенны), мм, не более

70x52x28

Габаритные размеры шлюза (без учета антенн и кабеля питания), мм, не более

162x91x38

Масса датчика, г, не более

60

Масса шлюза, г, не более

310

Радиус приема сигнала от датчика, м, не более

50 (*)

Рабочие условия эксплуатации датчиков:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %,

от -40 до +50 до 100

Рабочие условия эксплуатации шлюза:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %

от -20 до +50 до 100

Количество записей в памяти датчика, шт., не более

100000

Время проведения измерений (с момента запуска), ч, не менее

8760

Срок хранения датчиков до запуска, лет, не более

3

Средний срок службы, лет, не менее

5

Средняя наработка до отказа, ч, не менее

30000

Примечание:

(*) - в условиях прямой видимости
