Номер по Госреестру СИ: 94249-24
94249-24 Приборы контроля состояния дорожного покрытия
(ПКСДП)
Назначение средства измерений:
Приборы контроля состояния дорожного покрытия ПКСДП (далее - изделия) предназначены для дистанционных измерений температуры поверхности дорожного полотна, а также толщины слоя льда, снега, воды и слякоти на поверхности дорожного полотна.
Внешний вид.
Приборы контроля состояния дорожного покрытия
Рисунок № 1
Внешний вид.
Приборы контроля состояния дорожного покрытия
Рисунок № 2
Общие сведения
Дата публикации - 27.12.2024
Срок свидетельства - 26.12.2029
Номер записи - 196045
ID в реестре СИ - 1422266
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение программные комплексы реального времени" (ООО "НПО ПКРВ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3121 от 2024.12.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Приборы контроля состояния дорожного покрытия (ПКСДП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение программные комплексы реального времени" (ООО "НПО ПКРВ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92192-24 27.05.2029 |
Датчики, HTS-868 Общество с ограниченной ответственностью "Научно-производственное объединение программные комплексы реального времени" (ООО "НПО ПКРВ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94249-24 26.12.2029 |
Приборы контроля состояния дорожного покрытия, ПКСДП Общество с ограниченной ответственностью "Научно-производственное объединение программные комплексы реального времени" (ООО "НПО ПКРВ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Приборы контроля состояния дорожного покрытия (ПКСДП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы контроля состояния дорожного покрытия (ПКСДП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на идентификационный шильд на боковой панели изделия с помощью самоклеящейся наклейки типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ЕРВА.416318.003 РЭ «Приборы контроля состояния дорожного покрытия ПКСДП. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ЕРВА.416318.003 ТУ Приборы контроля состояния дорожного покрытия ПКСДП. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное
объединение программные комплексы реального времени» (ООО «НПО ПКРВ») ИНН 7105509736
Юридический адрес: 123112, г. Москва, вн.тер.г. муниципальный округ Пресненский, наб. Пресненская, д. 8, стр. 1, эт./помещ. 44/441М, оф. 7
Телефон/факс: +7 (495) 921-01-27
Е-mail: sales@npo-pkrv.ru
Web-сайт: https://npo-pkrv.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственноеобъединение программные комплексы реального времени» (ООО «НПО ПКРВ») ИНН 7105509736
Юридический адрес: 123112, г. Москва, вн.тер.г. муниципальный округ Пресненский, наб. Пресненская, д. 8, стр. 1, эт./помещ. 44/441М, оф. 7
Адрес места осуществления деятельности: 129110, г. Москва, пер. Банный, д. 9
Телефон/факс: +7 (495) 921-01-27
Е-mail: sales@npo-pkrv.ru
Web-сайт: https://npo-pkrv.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Правообладатель
Общество с ограниченной ответственностью «Научно-производственноеобъединение программные комплексы реального времени» (ООО «НПО ПКРВ») ИНН 7105509736
Юридический адрес: 123112, г. Москва, вн.тер.г. муниципальный округ Пресненский, наб. Пресненская, д. 8, стр. 1, эт./помещ. 44/441М, оф. 7
Телефон/факс: +7 (495) 921-01-27
Е-mail: sales@npo-pkrv.ru
Web-сайт: https://npo-pkrv.ru
Конструктивно изделия выполнены в виде одного функционально законченного блока. Основными составляющими частями изделий являются: вычислитель, оптическая система и узел питания. Изделия закрепляются на опоре при помощи кронштейна.
Принцип действия изделий основан на измерении мощности отраженного сигнала от дорожного покрытия на разных длинах волн инфракрасных лазерных излучателей, его оценке и обработке.
Данные, измеренные оптической системой, поступают на вычислитель, в качестве которого выступает ARM-микроконтроллер. В нем реализован алгоритм классификации оцифрованных данных на основании заданного пространства признаков для каждого агрегатного состояния, также он реализует функцию передачи данных конечному пользователю, реализацию web-интерфейса, самодиагностику устройства и поддержание рабочей температуры внутри корпуса посредством управления термоэлементом.
Формат взаимодействия изделий и устройств сбора и обработки данных по Ethernet. Структура формата обмена данными между изделиями и устройствами сбора данных (удаленным сервером) содержит значения параметров толщин слоев для льда, снега, воды и слякоти. Изделия могут функционировать как автономно, так и в составе метеорологических станций.
Внешний вид изделий представлен на рисунках 1-3. Защита от несанкционированного доступа предусмотрена с помощью пломбы, место пломбировки приведено на рисунке 1. Заводской номер изделий наносится на идентификационный шильд на боковую панель с помощью самоклеящейся наклейки типографским способом в формате «ХХХХХХ», где «ХХХХХХ» - обозначение из шести цифр. Места нанесения заводского номера и знака утверждения типа приведены на рисунке 2. Нанесение знака поверки на изделия не предусмотрено. Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на свидетельство о поверке и/или в паспорт.
Место пломбировки от несанкционированного доступа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Внешний вид боковой панели изделий, места нанесения заводского номера и знака утверждения типа
|
Прибор контра;!* |
пксдп |
|
лорожиою покрыт' Г:РВЛ.416ЧЯ.<Ю1 |
м 000001 Ц |
|
Напр«»а'Яг киглнвя: Ро) 1*81!).'МП |
Рисунок 1 - Внешний вид передней панели изделия, место пломбировки от несанкционированного доступа

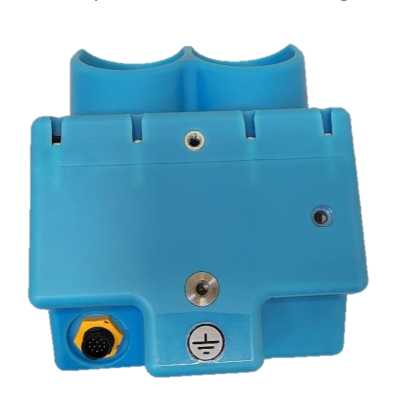

Рисунок 3 - Внешний вид нижней панели изделий
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Прибор контроля состояния дорожного покрытия ПКСДП |
ЕРВА.416318.003 |
1 шт. |
|
Паспорт |
ЕРВА.416318.003 ПС |
1 шт. |
|
Руководство по эксплуатации |
ЕРВА.416318.003 РЭ |
1* шт. |
|
Упаковка |
ЕРВА.305636.001 |
1 шт. |
|
Комплект монтажных частей |
ЕРВА.305651.002 |
1 к-т |
|
* - поставляется в электронном формате | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры поверхности дорожного полотна, °C |
от -50 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °C |
±0,2 |
таблицы 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины слоя, мм:
|
от 0 до 15 от 0 до 20 от 0 до 10 от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, льда, снега и слякоти, мм |
±(0,1+0,2-Нсл), где Нсл -измеренное значение толщины слоя, мм |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение характеристики |
|
Дискретность измеряемой величины толщины слоя, мм |
0,01 |
|
Габаритные размеры (без кронштейна), мм |
173x145x95 |
|
Масса (без кронштейна), кг, не более |
1,75 |
|
Параметры электрического питания:
|
от 37 до 57 от 21,6 до 26,4 |
|
Потребляемая мощность (без учета подогрева), Вт, не более |
10 |
|
Условия эксплуатации:
|
от -50 до +70 до 100 |
|
от 55 до 102 | |
|
Диапазон установки угла наклона прибора относительно дорожного полотна, град |
от 45 до 80 |
|
Диапазон расстояний от места установки прибора до дорожного полотна, м |
от 2 до 10 |
