Номер по Госреестру СИ: 92197-24
92197-24 Мультиметры цифровые
(ТН)
Назначение средства измерений:
Мультиметры цифровые TH (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты, электрической емкости, электрического сопротивления постоянному току, сигналов от термопреобразователей сопротивления в температурном эквиваленте.
Внешний вид.
Мультиметры цифровые

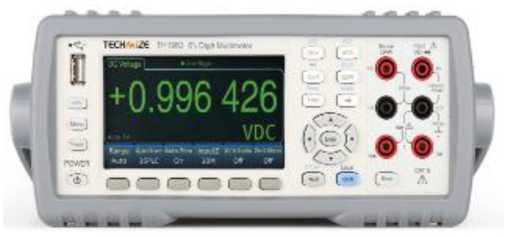

Рисунок № 1
Внешний вид.
Мультиметры цифровые

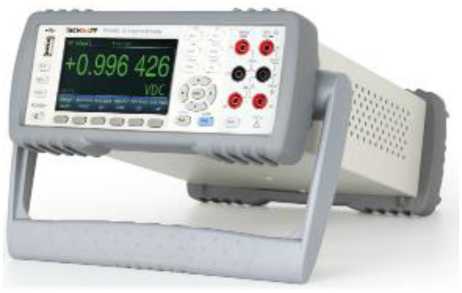

Рисунок № 2
Внешний вид.
Мультиметры цифровые

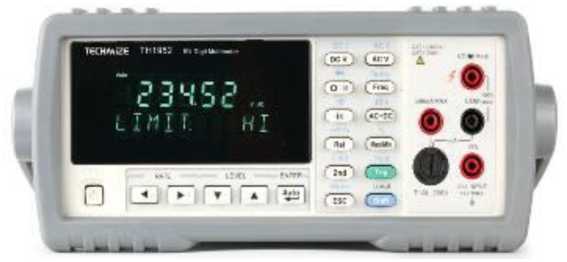

Рисунок № 3
Внешний вид.
Мультиметры цифровые

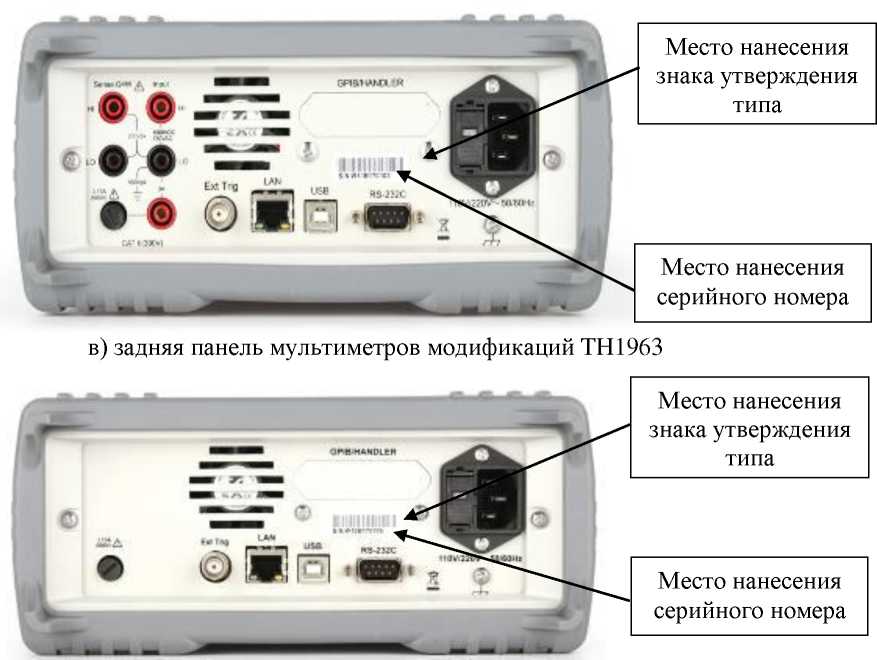

Рисунок № 4
Внешний вид.
Мультиметры цифровые

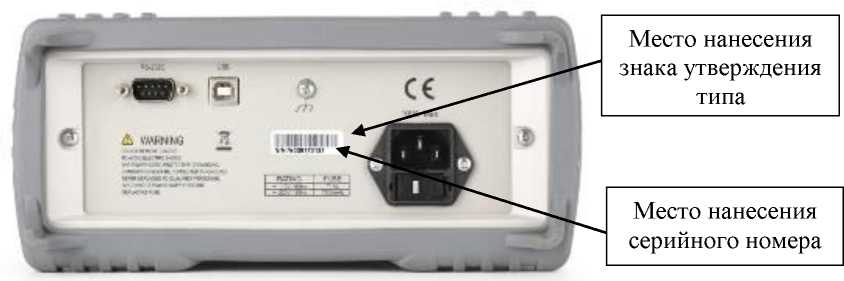

Рисунок № 5
Общие сведения
Дата публикации - 10.10.2024
Срок свидетельства - 27.05.2029
Номер записи - 194052
ID в реестре СИ - 1416569
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТН1942, TH1941,
Производитель
Изготовитель - Changzhou Tonghui Electronic Co. Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2024.05.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2350 от 2024.10.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Мультиметры цифровые (ТН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Changzhou Tonghui Electronic Co. Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91917-24 18.04.2029 |
LCR-метры, VERDO LH2300 Changzhou Tonghui Electronic Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92197-24 27.05.2029 |
Мультиметры цифровые, ТН Changzhou Tonghui Electronic Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Мультиметры цифровые (ТН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Мультиметры цифровые (ТН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) мультиметров выполняет функции управления режимами работы, выбора диапазонов измерений, задания параметров и функций представления и обработки измерительной информации.
Встроенное ПО разделено на метрологически значимую и незначимую части. с учетом влияния
мультиметров нормированы
Метрологические характеристики метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.4.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на заднюю панель мультиметра в виде наклейки любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.4 «Использование мультиметров» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 13 октября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
TH-2023/2 CТП «Мультиметры цифровые TH. Стандарт предприятия».
ПравообладательChangzhou Tonghui Electronic Co. Ltd., Китай
Адрес юридического лица: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Конструктивно мультиметры представляют собой приборы настольного исполнения и выполнены в металлическом белом корпусе с цифровым дисплеем.
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных аналоговых сигналов и дальнейшей их обработке при помощи встроенного микроконтроллера и отображением результатов на дисплее.
Мультиметры выпускаются под торговой маркой «TECHMIZE» в следующих модификациях: TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941, отличающихся количеством измерительных каналов, измеряемыми величинами, диапазонами измерений и пределами допускаемых погрешностей.
Мультиметры модификаций TH1963 имеют два измерительных канала, мультиметры модификаций TH1963A, TH1953, TH1952, TH1942, TH1941 имеют один измерительный канал.
На передней панели мультиметров располагаются: дисплей для индикации режимов работы и отображения данных; кнопка включения; разъем USB-A для подключения USB-накопителя; функциональные кнопки со световой индикацией; 3 парных разъема.
выходных
отверстие
На задней панели мультиметров располагаются: разъем питания; охлаждающего вентилятора; разъемы Ext Trig, USB-B, LAN, RS-232.
наклейку, расположенную на задней панели, типографским методом в виде буквенно-цифрового кода.
Общий вид мультиметров с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на мультиметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) мультиметров не предусмотрено.
Серийный номер мультиметров наносится на маркировочную
а) передняя и боковая панели мультиметров модификаций TH1963, TH1953, TH1963A
б) передняя панели мультиметров модификаций TH1952, TH1942, TH1941
г) задняя панель мультиметров модификаций TH1953, TH1963A
д) задняя панель мультиметров модификаций TH1952, TH1942, TH1941
Рисунок 1 - Общий вид мультиметров с указанием мест нанесения знака утверждения типа и серийного номера
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока для модификаций TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941
|
Модификация |
Диапазон измерений напряжения постоянного тока |
Поддиапазоны измерений напряжения постоянного тока |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока |
|
TH1963 |
от -1000 до 1000 В |
от -100 до 100 мВ |
±(0,00005^ IUu3mI + 0,000035^ Uerp) |
|
от -1 до 1 В |
±(0,00004^ '\U„3mI + 0,000007^ Ue.rp) | ||
|
от -10 до 10 В |
±(0,000035^ IUu3mI + 0,000005-Ue. rp) | ||
|
от -100 до 100 В |
±(0,000045^\U„3mI + 0,000006^ Ue. rp) | ||
|
от -1000 до 1000 В |
±(0,000045^ IUu3mI + 0,00001- Ue. rp) | ||
|
TH1963А |
от -1000 до 1000 В |
от -100 до 100 мВ |
±(0,00005^ \Uu3m| + 0,000035^ Ue.rp) |
|
от -1 до 1 В |
±(0,00004^ \Uu3mI + 0,000007^ Ue.rp) | ||
|
от -10 до 10 В |
±(0,000035^\Uu3m| + 0,000005 Ue. rp) | ||
|
от -100 до 100 В |
±(0,000045^\Uu3m| + 0,000006^ Ue. rp) | ||
|
от -1000 до 1000 В |
±(0,000045^ \Uu3m| + 0,00001^ Ue. rp) | ||
|
TH1953 |
от -1000 до 1000 В |
от -100 до 100 мВ |
±(0,00012^\Uu3m| + 0,00010^ Ue.rp) |
|
от -1 до 1 В |
±(0,0001- \Uu3m| + 0,00005^ Ue.3p) | ||
|
от -10 до 10 В |
±(0,0001^ \Uu3m| + 0,00005^ Ue.3p) | ||
|
от -100 до 100 В |
±(0,0001^ \Uu3m| + 0,00005^ Ue.3p) | ||
|
от -1000 до 1000 В |
±(0,0001^ \Uu3m| + 0,00005^ Ue.rp) | ||
|
TH1952 |
от -1000 до 1000 В |
от -100 до 100 мВ |
±(0,00012^\Uu3m| + 0,00006^Ue.3p) |
|
от -1 до 1 В |
±(0,00012^\Uu3m| + 0,00004^ Ue.rp) | ||
|
от -10 до 10 В |
±(0,00012-\Uu3m| + 0,00004^ Ue.rp) | ||
|
от -100 до 100 В |
±(0,00012^\Uu3m| + 0,00004^ Ue.rp) | ||
|
от -1000 до 1000 В |
±(0,00012^\Uu3m| + 0,00004^ Ue.rp) | ||
|
TH1942 |
от -1000 до 1000 В |
от -500 до 500 мВ |
±(0,0002^ \Uu3m| + 0,00016^ Ue.rp) |
|
от -5 до 5 В |
±(0,0002^ \Uu3m| + 0,00008^ Ue.rp) | ||
|
от -50 до 50 В |
±(0,0002^ \Uu3m| + 0,00008^ Ue.3p) | ||
|
от -500 до 500 В |
±(0,0002^ \Uu3m| + 0,00008^ Ue.rp) | ||
|
от -1000 до 1000 В |
±(0,0002^ \Uu3m| + 0,00008^ Ue.3p) |
|
Модификация |
Диапазон измерений напряжения постоянного тока |
Поддиапазоны измерений напряжения постоянного тока |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока |
|
TH1941 |
от -1000 до 1000 В |
от -200 до 200 мВ |
±(0,0003 • \Uu3mI + 0,0004^ Ub.p) |
|
от -2 до 2 В |
±(0,0003 • \Uu3mI + 0,0002^ Ub.p) | ||
|
от -20 до 20 В |
±(0,0003 • \Uu3m| + 0,0002-ив.гр) | ||
|
от -200 до 200 В |
±(0,0003 • \Uu3m| + 0,0002-Ue.rp) | ||
|
от -1000 до 1000 В |
±(0,0003 • '\и„зМ1 + 0,0002-ив.гр) | ||
|
Uu3M - измеренное значение напряжения постоянного тока, мВ (В); Ue.zp - верхняя граница поддиапазона измерений напряжения постоянного тока, мВ (В). | |||
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного тока для модификаций TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941
|
Модификация |
Диапазон измерений напряжения переменного тока |
Частота напряжения переменного тока |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока |
|
TH1963/ TH1963A |
от 100 мВ до 750 В |
от 10 Гц до 20 кГц включ. |
±(0,0006- Uu3M + 0,0003^ Ub. гр') |
|
св. 20 до 50 кГц включ. |
±(0,0012^ Uu3M + 0,0005^ Ue.rp) | ||
|
св. 50 до 100 кГц включ. |
±(0,006^ Uu3M + 0,0008 •Ub. гр) | ||
|
св. 100 до 300 кГц включ. |
±(0,04^ Uu3M + 0,005^ Ue. гр') | ||
|
TH1953 |
от 100 мВ до 750 В |
от 10 Гц до 20 кГц включ. |
±(0,0009^ Uu3M + 0,0003^ ие.гр) |
|
св. 20 до 50 кГц включ. |
±(0,0016^ Uu3M + 0,0005^ ие.гр) | ||
|
св. 50 до 100 кГц включ. |
±(0,0063^ Uu3M + 0,0008^ ие.гр) | ||
|
св. 100 до 300 кГц включ. |
±(0,04-Uu3m + 0,005^ ие.гр) | ||
|
TH1952 |
от 100 мВ до 750 В |
от 20 до 50 Гц включ. |
±(0,01^ Uu3M + 0,001- ие.гр) |
|
св. 50 Гц до 10 кГц включ. |
±(0,002^Uu3M + 0,0008-ие.гр) | ||
|
св. 10 до 30 кГц включ. |
±(0,008-Uu3M + 0,0008-ие.гр) | ||
|
св. 30 до 100 кГц включ. |
±(0,02-Uu3M + 0,002-ие.гр) | ||
|
TH1942 |
от 500 мВ до 750 В |
от 20 до 50 Гц включ. |
±(0,0035-Uu3m + 0,0002-ие.гр) |
|
св. 50 Гц до 20 кГц включ. |
±(0,0035-Uu3m + 0,0002-ие.гр) | ||
|
св. 20 до 50 кГц включ. |
±(0,0035-Uu3m + 0,0002-ие.гр) | ||
|
св. 50 до 100 кГц включ. |
±(0,0035-Uu3m + 0,0002-ие.гр) |
|
Модификация |
Диапазон измерений напряжения переменного тока |
Частота напряжения переменного тока |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока |
|
TH1941 |
от 200 мВ до 750 В |
от 20 до 50 Гц включ. |
±(0,004- U„3M + 0,0005^ Ub.p) |
|
св. 50 Гц до 20 кГц включ. |
±(0,004^ Uu3M + 0,0005^ Ub.zp) | ||
|
св. 20 до 50 кГц включ. |
±(0,004^ Uu3M + 0,0005^ Ue.rp) | ||
|
св. 50 до 100 кГц включ. |
±(0,004^ Uu3M + 0,0005^ Ub.zp) |
Uu3M - измеренное значение напряжения переменного тока, мВ (В);
Ue.zp - верхняя граница диапазона измерений напряжения переменного тока, В.
Таблица 4 - Метрологические характеристики в режиме измерений силы постоянного тока для модификаций TH1963, TH1963A, TH1953,
|
TH1952, TH1942, T |
H1941 | ||
|
Модификация |
Верхняя граница поддиапазона измерений силы постоянного тока |
Разрядность |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока |
|
TH1963/ TH1963A |
100 мкА |
0,1 нА |
±(0,0005^/изм + 0,00025^/ир) |
|
1 мА |
1,0 нА |
±(0,0005^ Iu3M + 0,00006^ Inp) | |
|
10 мА |
10,0 нА |
±(0,0005^Iu3M + 0,0002^Inp) | |
|
100 мА |
100,0 нА |
±(0,0005^Iu3M + 0,00005^ Inp) | |
|
1 А |
1,0 мкА |
±(0,001^ Iu3M + 0,0001^ Inp) | |
|
3 А |
1,0 мкА |
±(0,002^ Iu3M + 0,0002^ Inp) | |
|
10 А |
10,0 мкА |
±(0,0012^Iu3M + 0,0001^ Inp) | |
|
TH1953 |
100 мкА |
0,1 нА |
±(0,0006^ Iu3M + 0,00008^ Inp) |
|
1 мА |
1,0 нА |
±(0,0006^ Iu3M + 0,00008^ Inp) | |
|
10 мА |
10,0 нА |
±(0,0006^ Iu3M + 0,00008^ Inp) | |
|
100 мА |
100,0 нА |
±(0,0006^ Iu3M + 0,00004^ Inp) | |
|
1 А |
1,0 мкА |
±(0,001^ Iu3M + 0,00004^ Inp) | |
|
3 А |
1,0 мкА |
±(0,0015^Iu3M + 0,00002^ Inp) | |
|
10 А |
10,0 мкА |
±(0,0025^Iu3M + 0,0001^Inp) | |
|
TH1952 |
1 мА |
10,0 нА |
±(0,0005^ Iu3M + 0,00004^ Inp) |
|
10 мА |
100,0 нА |
±(0,0005^ Iu3M + 0,00004^ Inp) | |
|
100 мА |
1,0 мкА |
±(0,0005^ Iu3M + 0,00004^ Inp) | |
|
1 А |
1,0 мкА |
±(0,001^ Iu3M + 0,00004^ Inp) | |
|
10 А |
10,0 мкА |
±(0,002^Iu3M + 0,00004^Inp) | |
|
Модификация |
Верхняя граница поддиапазона измерений силы постоянного тока |
Разрядность |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока |
|
TH1942 |
5 мА |
0,1 мкА |
±(0,0005^Iu3M + 0,0001-Inp) |
|
50 мА |
1,0 мкА |
±(0,0005^ Iu3M + 0,00008^ Inp) | |
|
500 мА |
10,0 мкА |
±(0,0005^ Iu3M + 0,00008^ Inp) | |
|
5 А |
100,0 мкА |
±(0,0025^Iu3M + 0,0001-Inp) | |
|
20 А |
1,0 мА |
±(0,0025^Iu3M + 0,0001-Inp) | |
|
TH1941 |
2 мА |
0,1 мкА |
±(0,0008^ Iu3M + 0,00025^ Inp) |
|
20 мА |
1,0 мкА |
±(0,0008^Iu3M + 0,0002^Inp) | |
|
200 мА |
10,0 мкА |
±(0,0008^Iu3M + 0,0002^Inp) | |
|
2 А |
100,0 мкА |
±(0,003^Iu3M + 0,00025^Inp) | |
|
20 А |
1,0 мА |
±(0,003^Iu3M + 0,00025^ Inp) |
1изм - измеренное значение силы постоянного тока, нА (мкА, мА, А);
Inp - верхняя граница поддиапазона измерений силы постоянного тока, нА (мкА, мА, А).
Таблица 5 - Метрологические характеристики в режиме измерений силы переменного тока для модификаций TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941
|
Модификация |
Верхняя граница поддиапазона измерений силы переменного тока |
Разрядность |
Частота силы переменного тока |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока |
|
TH1963/ TH1963A |
100 мкА |
0,1 нА |
от 10 Гц до 5 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) |
|
св. 5 до 10 кГц включ. |
±(0,001^Iu3M + 0,0004^Inp) | |||
|
1 мА |
1,0 нА |
от 10 Гц до 5 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |||
|
10 мА |
10,0 нА |
от 10 Гц до 5 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |||
|
100 мА |
100,0 нА |
от 10 Гц до 5 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |||
|
1 А |
1,0 мкА |
от 10 Гц до 5 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,003^Iu3M + 0,0004^Inp) | |||
|
3 А |
1,0 мкА |
от 10 Гц до 5 кГц включ. |
±(0,0023^Iu3M + 0,0004^Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,003^Iu3M + 0,0004^Inp) | |||
|
10 А |
10,0 мкА |
от 10 Гц до 5 кГц включ. |
±(0,0015^Iu3M + 0,0004^ Inp) |
|
Модификация |
Верхняя граница поддиапазона измерений силы переменного тока |
Разрядность |
Частота силы переменного тока |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока |
|
св. 5 до 10 кГц включ. |
±(0,0015^/«7.v + 0,0004^/ир) | |||
|
TH1953 |
100 мкА |
0,1 нА |
от 10 Гц до 5 кГц включ. |
±(0,001^ 1изм + 0,0004^ Inp) |
|
св. 5 до 10 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |||
|
1 мА |
1,0 нА |
от 10 Гц до 5 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |||
|
10 мА |
10,0 нА |
от 10 Гц до 5 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |||
|
100 мА |
100,0 нА |
от 10 Гц до 5 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |||
|
1 А |
1,0 мкА |
от 10 Гц до 5 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,001^ Iu3M + 0,0004^ Inp) | |||
|
3 А |
1,0 мкА |
от 10 Гц до 5 кГц включ. |
±(0,0023^Iu3M + 0,0004^Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,0023^Iu3M + 0,0004^Inp) | |||
|
10 А |
10,0 мкА |
от 10 Гц до 5 кГц включ. |
±(0,0015^Iu3M + 0,0004^Inp) | |
|
св. 5 до 10 кГц включ. |
±(0,0015^Iu3M + 0,0004^ Inp) | |||
|
TH1952 |
1 мА |
1,0 нА |
от 20 до 50 Гц включ. |
±(0,01^ Iu3M + 0,001^ Inp) |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,001^Inp) | |||
|
св. 2 до 10 кГц включ. |
±(0,02^ Iu3M + 0,002^ Inp) | |||
|
10 мА |
10,0 нА |
от 20 до 50 Гц включ. |
±(0,01^ Iu3M + 0,001^ Inp) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,001^Inp) | |||
|
св. 2 до 10 кГц включ. |
±(0,02^ Iu3M + 0,002^ Inp) | |||
|
100 мА |
100,0 нА |
от 20 до 50 Гц включ. |
±(0,01^ Iu3M + 0,001^ Inp) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,001^Inp) | |||
|
св. 2 до 10 кГц включ. |
±(0,02^ Iu3M + 0,002^ Inp} | |||
|
1 А |
1,0 мкА |
от 20 до 50 Гц включ. |
±(0,01^ Iu3M + 0,001^ Inp) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,001^Inp) | |||
|
св. 2 до 10 кГц включ. |
±(0,02^ Iu3M + 0,002^ Inp} | |||
|
10 А |
10,0 мкА |
от 20 до 50 Гц включ. |
±(0,01^ Iu3M + 0,001^ Inp) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,001^Inp) | |||
|
св. 2 до 10 кГц включ. |
±(0,02^ Iu3M + 0,002^ Inp} |
|
Модификация |
Верхняя граница поддиапазона измерений силы переменного тока |
Разрядность |
Частота силы переменного тока |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока |
|
TH1942 |
5 мА |
0,1 мкА |
от 20 до 50 Гц включ. |
±(0,015-/мз^ + 0,0016-/ир) |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^ 1изм + 0,0008^ 1„р) | |||
|
св. 2 до 10 кГц включ. |
±(0,02- 1изм + 0,0016^1ир) | |||
|
50 мА |
1,0 мкА |
от 20 до 50 Гц включ. |
±(0,015^Iu3M + 0,0016^1ир) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^ Iu3M + 0,0008^ Inp) | |||
|
св. 2 до 10 кГц включ. |
±(0,02- Iu3M + 0,0012^Inp) | |||
|
500 мА |
10,0 мкА |
от 20 до 50 Гц включ. |
±(0,015-Iu3M + 0,0016^Inp) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^ Iu3M + 0,0008^ Inp) | |||
|
св. 2 до 10 кГц включ. |
±(0,02- Iu3M + 0,0012^Inp) | |||
|
5 А |
100,0 мкА |
от 20 до 50 Гц включ. |
±(0,02^Iu3M + 0,0016^ Inp) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,001^ Inp) | |||
|
св. 2 до 10 кГц включ. |
не нормированы | |||
|
20 А |
1,0 мА |
от 20 до 50 Гц включ. |
±(0,02^ Iu3M + 0,0016^Inp) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,001^ Inp) | |||
|
св. 2 до 10 кГц включ. |
не нормированы | |||
|
TH1941 |
2 мА |
0,1 мкА |
от 20 до 50 Гц включ. |
±(0,015-Iu3M + 0,005^ Inp) |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,003^ Inp) | |||
|
св. 2 до 10 кГц включ. |
±(0,02- Iu3M + 0,005^ Inp) | |||
|
20 мА |
1,0 мкА |
от 20 до 50 Гц включ. |
±(0,015^Iu3M + 0,005^Inp) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,003^Inp) | |||
|
св. 2 до 10 кГц включ. |
±(0,02- Iu3M + 0,0038^ Inp) | |||
|
200 мА |
10,0 мкА |
от 20 до 50 Гц включ. |
±(0,015^Iu3M + 0,005^ Inp} | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,003^Inp) | |||
|
св. 2 до 10 кГц включ. |
±(0,02^ Iu3M + 0,0038^ Inp) | |||
|
2 А |
100,0 мкА |
от 20 до 50 Гц включ. |
±(0,02^ Iu3M + 0,005^ Inp) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,005^ Inp} | |||
|
св. 2 до 10 кГц включ. |
не нормированы | |||
|
20 А |
1,0 мА |
от 20 до 50 Гц включ. |
±(0,02^ Iu3M + 0,005^ Inp) | |
|
св. 50 Гц до 2 кГц включ. |
±(0,005^Iu3M + 0,005^Inp') | |||
|
св. 2 до 10 кГц включ. |
не нормированы |
|
Модификация |
Верхняя граница поддиапазона измерений силы переменного тока |
Разрядность |
Частота силы переменного тока |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока |
|
1изм - измеренное значение силы переменного тока, нА (мкА, мА, А); Inp - верхняя граница поддиапазона измерений силы переменного тока, нА (мкА, мА, А). | ||||
Таблица 6 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току для модификаций
TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941
|
Модификация |
Верхняя граница поддиапазона измерений электрического сопротивления постоянному току |
Разрядность |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току |
|
TH1963/ TH1963A |
10 Ом |
10,0 мкОм |
±(0,0001 •Ru3M + 0,00008 •Rnp) |
|
100 Ом |
0,1 мОм |
±(0,0001 •R„3M + 0,00004^Rnp) | |
|
1 кОм |
1,0 мОм |
±(0,0001 •Ru3M + 0,00001 •Rnp) | |
|
10 кОм |
10,0 мОм |
±(0,0001 •Ru3M + 0,00001 •Rnp) | |
|
100 кОм |
100,0 мОм |
±(0,0001 •Ru3M + 0,00001 •Rnp) | |
|
1 МОм |
1,0 Ом |
±(0,0001 •Ru3M + 0,00001 •Rnp) | |
|
10 МОм |
10,0 Ом |
±(0,0004^Ru3M + 0,00001 •Rnp) | |
|
100 МОм |
100,0 Ом |
±(0,008 •Ru3M + 0,0001 •Rnp) | |
|
TH1953 |
10 Ом |
10,0 мкОм |
±(0,00055 •Ru3M + 0,00008 •Rnp) |
|
100 Ом |
0,1 мОм |
±(0,00055 •Ru3M + 0,00008 •Rnp) | |
|
1 кОм |
1,0 мОм |
±(0,00035 •Ru3M + 0,00004^Rnp) | |
|
10 кОм |
10,0 мОм |
±(0,00035 •Ru3M + 0,00004^Rnp) | |
|
100 кОм |
100,0 мОм |
±(0,00035 •Ru3M + 0,00004^Rnp) | |
|
1 МОм |
1,0 Ом |
±(0,00035 •Ru3M + 0,00004^Rnp) | |
|
10 МОм |
10,0 Ом |
±(0,0012^Ru3M + 0,00004^Rnp) | |
|
100 МОм |
100,0 Ом |
±(0,01 •Ru3M + 0,00008 •Rnp) |
|
Модификация |
Верхняя граница поддиапазона измерений электрического сопротивления постоянному току |
Разрядность |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току |
|
TH1952 |
10 Ом |
10,0 мкОм |
±(0,0005 •Ru3M + 0,00005 •Rnp) |
|
100 Ом |
0,1 мОм |
±(0,0005 •Ru3M + 0,00005 •Rnp) | |
|
1 кОм |
1,0 мОм |
±(0,0005 •Ru3M + 0,00005 •Rnp) | |
|
10 кОм |
10,0 мОм |
±(0,0005 •Ru3M + 0,00005 •Rnp) | |
|
100 кОм |
100,0 мОм |
±(0,0005 •Ru3M + 0,00005 •Rnp) | |
|
1 МОм |
1,0 Ом |
±(0,0005 •Ru3M + 0,00005 •Rnp) | |
|
10 МОм |
10,0 Ом |
±(0,002 •Ru3M + 0,00008 •Rnp) | |
|
100 МОм |
100,0 Ом |
±(0,02 •Ru3M + 0,00005 •Rnp) | |
|
TH1942 |
500 Ом |
10,0 мОм |
±(0,001-R«3M + 0,0001^Rnp) |
|
5 кОм |
100 мОм |
±(0,001-Ru3M + 0,00008^Rnp) | |
|
50 кОм |
1,0 Ом |
±(0,001^Ru3M + 0,00008^ Rnp) | |
|
500 кОм |
10,0 Ом |
±(0,001^Ru3M + 0,00008^Rnp) | |
|
5 МОм |
100,0 Ом |
±(0,001^Ru3M + 0,00008^ Rnp) | |
|
50 МОм |
1,0 кОм |
±(0,003^Ru3M + 0,0001^Rnp) | |
|
TH1941 |
200 Ом |
100 мОм |
±(0,001^Ru3M + 0,0005^ Rnp) |
|
2 кОм |
1,0 Ом |
±(0,001^Ru3M + 0,00025^Rnp) | |
|
20 кОм |
10,0 Ом |
±(0,001^Ru3M + 0,00025^ Rnp) | |
|
200 кОм |
100,0 Ом |
±(0,001^Ru3M + 0,00025 •Rnp) | |
|
2 МОм |
1,0 кОм |
±(0,001^Ru3M + 0,00025^ Rnp) | |
|
20 МОм |
100 мОм |
±(0,003^Ru3M + 0,0005^Rnp) |
Ru3M - измеренное значение электрического сопротивления постоянному току, мкОм (мОм, Ом, кОм, МОм);
Rnp - верхняя граница поддиапазона измерений электрического сопротивления постоянному току, мкОм (мОм, Ом, кОм, МОм).
Таблица 7 - Метрологические характеристики в режиме измерений частоты для модификаций TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941
|
Модификация |
Поддиапазоны измерений частоты |
Пределы допускаемой абсолютной погрешности измерений частоты |
|
TH1963/ TH1963A |
от 3 до 10 Гц включ. |
±(0,001 •Тизм) |
|
св. 10 до 100 Гц включ. |
±(0,0003 •Тизм) | |
|
св. 100 Гц до 1 кГц включ. |
±(0,0001 •Тизм) | |
|
св. 1 до 300 кГц включ. |
±(0,0001 •Тизм) | |
|
св. 300 кГц до 1 МГц включ. |
±(0,0001 •Тизм) | |
|
TH1953 |
от 3 до 10 Гц включ. |
±(0,001 •Тизм) |
|
св. 10 до 100 Гц включ. |
±(0,0003 •Тизм) | |
|
св. 100 Гц до 1 кГц включ. |
±(0,00012 •Тизм) | |
|
св. 1 до 300 кГц включ. |
±(0,00012 •Тизм) | |
|
TH1952 |
от 1 до 10 Гц включ. |
±(0,0002 •Тизм + 0,0003^T„p) |
|
св. 10 до 100 Гц включ. |
±(0,00002 •Тизм + 0,0003^T„p) | |
|
св. 100 Гц до 1 кГц включ. |
±(0,00002•Тизм + 0,0003 •Tnp) | |
|
св. 1 до 10 кГц включ. |
±(0,00002 •Тизм + 0,0005-T„p) | |
|
св. 10 до 100 кГц включ. |
±(0,00002-Тизм + 0,0008•T„p) | |
|
св. 100 кГц до 1 МГц включ. |
±(0,00002 •Тизм + 0,0005•T„p) | |
|
TH1942/ TH1941 |
от 5 до 10 Гц включ. |
±(0,0005^ Тизм + 0,0002^ Тпр) |
|
св. 10 до 100 Гц включ. |
±(0,0001^ Тизм + 0,0002•Tnр) | |
|
св. 100 Гц до 100 кГц включ. |
±(0,000 !• Тизм + 0,00008'Tпр} | |
|
св. 100 кГц до 1 МГц включ. |
±(0,0001^ Тизм + 0,00008•Tnр) |
Тизм - измеренное значение частоты, Гц (кГц, МГц);
Т„р - верхняя граница поддиапазона измерений частоты, Гц (кГц, МГц).
Таблица 8 - Метрологические характеристики в режиме измерений электрической емкости для модификаций TH1963, TH1963A, TH1953, TH1952
|
Модификация |
Верхняя граница поддиапазона измерений электрической емкости |
Разрядность |
Пределы допускаемой абсолютной погрешности измерений электрической емкости |
|
TH1963/ TH1963A |
1 нФ |
0,000001 нФ |
±(0,01- Сизм + 0,005^ Спр) |
|
10 нФ |
0,00001 нФ |
±(0,01- Сизм + 0,001^ Спр) | |
|
100 нФ |
0,0001 нФ |
±(0,01- Сизм + 0,001- Спр) | |
|
1 мкФ |
0,000001 мкФ |
±(0,01 •Сизм + 0,001- Спр) | |
|
10 мкФ |
0,00001 мкФ |
±(0,01^ Сизм + 0,001-Спр) | |
|
100 мкФ |
0,0001 мкФ |
±(0,01-Сизм + 0,001-Спр) | |
|
1 мФ |
0,000001 мФ |
±(0,01-Сизм + 0,002-Спр) | |
|
10 мФ |
0,00001 мФ |
±(0,01-Сизм + 0,005-Спр) | |
|
TH1953 |
1 нФ |
0,000001 нФ |
±(0,01-Сизм + 0,005-Спр) |
|
10 нФ |
0,00001 нФ |
±(0,005-Сизм + 0,001-Спр) | |
|
100 нФ |
0,0001 нФ |
±(0,005-Сизм + 0,001-Спр) | |
|
1 мкФ |
0,000001 мкФ |
±(0,005-Сизм + 0,001-Спр) | |
|
10 мкФ |
0,00001 мкФ |
±(0,005-Сизм + 0,001-Спр) | |
|
100 мкФ |
0,0001 мкФ |
±(0,005-Сизм + 0,001-Спр) | |
|
1 мФ |
0,000001 мФ |
±(0,005-Сизм + 0,001-Спр) | |
|
10 мФ |
0,00001 мФ |
±(0,01-Сизм + 0,005-Спр) | |
|
TH1952 |
1 нФ |
0,000001 нФ |
±(0,02-Сизм + 0,005-Спр) |
|
10 нФ |
0,00001 нФ |
±(0,01-Сизм + 0,005-Спр) | |
|
100 нФ |
0,0001 нФ |
±(0,01-Сизм + 0,005-Спр) | |
|
1 мкФ |
0,000001 мкФ |
±(0,01-Сизм + 0,005-Спр) | |
|
10 мкФ |
0,00001 мкФ |
±(0,01-Сизм + 0,005-Спр) | |
|
100 мкФ |
0,0001 мкФ |
±(0,01-Сизм + 0,005-Спр) | |
|
1 мФ |
0,000001 мФ |
±(0,01-Сизм + 0,005-Спр) | |
|
10 мФ |
0,00001 мФ |
±(0,02-Сизм + 0,005-Спр) |
Сизм - измеренное значение электрической емкости, нФ (мкФ, мФ);
Спр - верхняя граница поддиапазона измерений электрической емкости, нФ (мкФ, мФ).
Таблица 9 - Метрологические характеристики в режиме измерений входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте для модификаций TH1963, TH1963A, TH1953, TH1952
|
Модификация |
Тип термопреобразователей сопротивления по ГОСТ 6651-2009 |
Диапазон измерений входных сигналов от термопреобразователей сопротивления по ГОСТ 665l-2009 в температурном эквиваленте, °С |
Пределы допускаемой абсолютной погрешности измерений входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, °С |
|
TH1963 |
PtlOO (а=0,00385 °C-1) |
от -200 до +850 |
±0,05 |
|
TH1963A |
PtlOO (а=0,00385 °C-1) |
от -200 до +850 |
±0,05 |
|
TH1953 |
PtlOO (а=0,00385 °C-1) |
от -200 до +850 |
±0,05 |
|
TH1952 |
Pt5OO (а=0,00385 °C-1) |
от -200 до +850 |
±0,10 |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В |
230 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более: - модификации TH1953, TH1963, TH1963A |
30 |
|
- модификации TH1941, TH1942, TH1952 |
10 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более: - модификации TH1953, TH1963, TH1963A |
225x100x355 |
|
- модификации TH1941, TH1942, TH1952 |
277x115x354 |
|
Масса, кг, не более |
2,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +45 |
|
- относительная влажность, %, не более |
90 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
