АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД) и каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ПАО «Россети», источник точного времени (ИТВ), сервер ООО «РН-Энерго», устройство синхронизации времени (УСВ), программный комплекс (ПК) «Энергосфера», каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Для измерительного канала (ИК) № 6 цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на УСПД. Далее информация при помощи технических средств приема-передачи данных поступает на сервер ПАО «Россети Волга», где осуществляется обработка, формирование и хранение поступающей информации, а также вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН и передача на сервер ООО «РН-Энерго» в виде xml-файлов установленных форматов.

Для остальных ИК цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ООО «РН-Энерго», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление и хранение поступающей информации, оформление отчетных документов.

Также сервер ООО «РН-Энерго» может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ утвержденного типа, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

Передача информации от сервера ООО «РН-Энерго» в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭМ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1

«Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы УСПД, часы сервера ПАО «Россети» и ИТВ, часы сервера ООО «РН-Энерго» и УСВ. ИТВ обеспечивает коррекцию часов компонентов АИИС КУЭ по сигналам навигационных систем ГЛОНАСС/GPS. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера ООО «РН-Энерго» с УСВ осуществляется не реже 1 раза в сутки. Корректировка часов сервера ООО «РН-Энерго» производится при расхождении показаний с УСВ более ±1 с.

Сравнение показаний часов сервера ПАО «Россети» с ИТВ осуществляется не реже 1 раза в сутки. Корректировка часов сервера ПАО «Россети» производится при расхождении показаний с ИТВ более ±1 с.

Сравнение показаний часов УСПД с часами сервера ПАО «Россети» осуществляется не реже 1 раза в сутки. Корректировка часов УСПД производится при расхождении показаний часов УСПД с часами сервера ПАО «Россети» более ±1 с.

Сравнение показаний часов счетчиков с часами сервера ООО «РН-Энерго» (для ИК №№ 1-5, 7, 8) осуществляется во время сеанса связи со счетчиками, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера ООО «РН-Энерго» более ±1 с.

Сравнение показаний часов счетчиков с часами УСПД (для ИК № 6) осуществляется в автоматическом режиме во время сеанса связи со счетчиками, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами УСПД более ±1 с.

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Товарное хозяйство» наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 001 указывается в формуляре.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Состав ИК и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

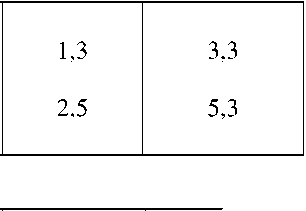

Таблица 2 — Состав ИК АИИС КУЭ и их

ВЛ-6 кВ Ф-647, ВЛ-6 кВ в сторону ТП-9.1 6 кВ,

ТП-8.1 6 кВ,

ПКУ-6 кВ № 12

СЭТ-4ТМ.03.01

Кл.т. 0,5S/1,0 Рег. № 27524-04

Актив

ная

Реактивная

Продолжение таблицы 2

Примечания:

• 1.   В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2.   Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3.   Погрешность в рабочих условиях указана для ИК № 2, 3 для силы тока 2 % от 1ном, для остальных - для силы тока 5 % от 1ном; cos9 = 0,8инд.

• 4.   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСПД, ИТВ и УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

ИК

таблицы 3

Надежность системных решений:

защита от кратковременных сбоев питания серверов и УСПД с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени.

• -   журнал УСПД: параметрирования; пропадания напряжения; коррекции времени;

пропадание и восстановление связи со счетчиком.

• -   журнал серверов: параметрирования; пропадания напряжения; коррекции времени;

пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

УСПД;

серверов.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

УСПД;

серверов.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована);

УСПД (функция автоматизирована);

серверах (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).
