АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ООО «РН-Энерго» с программным обеспечением (ПК) «Энергосфера», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выхода счетчика при помощи технических средств приема-передачи данных поступает на сервер ООО «РН-Энерго», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Дополнительно сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ), в том числе в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ.

От сервера информация в виде xml-файлов установленных форматов передается на АРМ энергосбытовой организации.

Передача информации от АРМ энергосбытовой организации в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний на ±1 с и более.

Сравнение показаний часов счетчиков с часами сервера осуществляется не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера на ±1 с и более.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ АО «Башспирт» наносится на этикетку, расположенную на тыльной стороне сервера типографским способом. Дополнительно заводской номер 001 указывается в формуляре.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их

ТП-22 6 кВ, РУ-6 кВ II сш, яч.

10

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-17

Активная

Реактивная

Продолжение таблицы 2

Примечания:

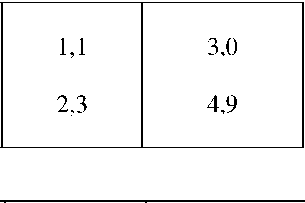

1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин. Погрешность в рабочих условиях указана для ИК № 7 для силы тока 2 % от 1ном, для остальных ИК - для силы тока 5 % от 1ном;

cos9 = 0,8инд.

4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

ИК

Продолжение таблицы 3

для сервера: хранение результатов измерений и информации состояний средств

измерений, лет, не менее

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).
