Номер по Госреестру СИ: 92207-24
92207-24 Датчики напряжения
(CHV)
Назначение средства измерений:
Датчики напряжения CHV (далее - датчики) предназначены для преобразования напряжения постоянного тока в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями. Датчики устанавливаются в систему управления и диагностики для измерения постоянного напряжения.

Внешний вид.
Датчики напряжения
Рисунок № 1

Внешний вид.
Датчики напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 5.2 «Методы контроля и испытаний» документа «Датчики напряжения CHV. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Стандарт предприятия «Датчики напряжения CHV».
ПравообладательNanjing chenming Electronic Technology Co., Ltd., Китай
Адрес: No.18, G1123, Maigaoqiao Pioneer Park Science and Technology Base, Yinchun Road, Qixia District, Nanjing - China
Телефон: 86-025-85996365
E-mail: anna.lei@cheemi-tech.com
Web-сайт: www.cheemi-tech.com
Изготовитель
Nanjing chenming Electronic Technology Co., Ltd., КитайАдрес: No.18, G1123, Maigaoqiao Pioneer Park Science and Technology Base, Yinchun Road, Qixia District, Nanjing - China
Телефон: 86-025-85996365
E-mail: anna.lei@cheemi-tech.com
Web-сайт: www.cheemi-tech.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (495) 546-45-01
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Nanjing chenming Electronic Technology Co., Ltd., КитайАдрес: No.18, G1123, Maigaoqiao Pioneer Park Science and Technology Base, Yinchun Road, Qixia District, Nanjing - China
Телефон: 86-025-85996365
E-mail: anna.lei@cheemi-tech.com
Web-сайт: www.cheemi-tech.com
Принцип действия датчиков основан на компенсации магнитного поля в системе.
Датчики состоят из изоляционного корпуса, в котором находятся замкнутый магнитопровод с двумя обмотками и датчиком Холла в его зазоре, электронная схема обработки сигнала на печатной плате и токозадающий резистор, определяющий диапазон преобразования напряжения.
К данному типу средств измерений относятся датчики напряжения модификации CHV4000LV15D50.
Нанесение знака поверки на датчики не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на корпус датчиков методом лазерной печати и имеет буквенно-цифровое обозначение.
Пломбирование датчиков напряжения CHV не предусмотрено.
Общий вид датчиков представлен на рисунке 1. Место нанесение заводского номера представлено на рисунке 2.

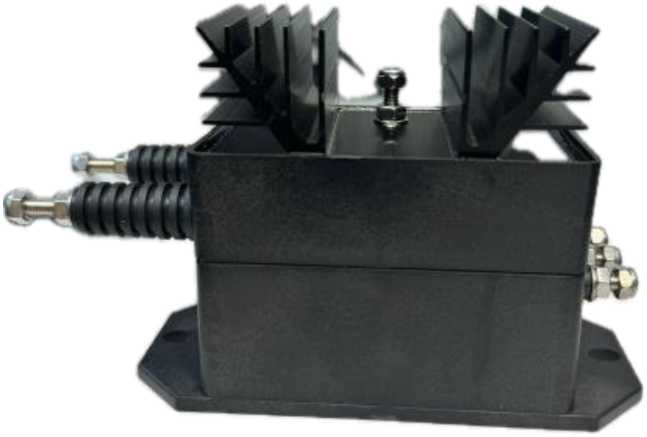

Рисунок 1 - Общий вид датчиков модификации CHV4000LV15D50

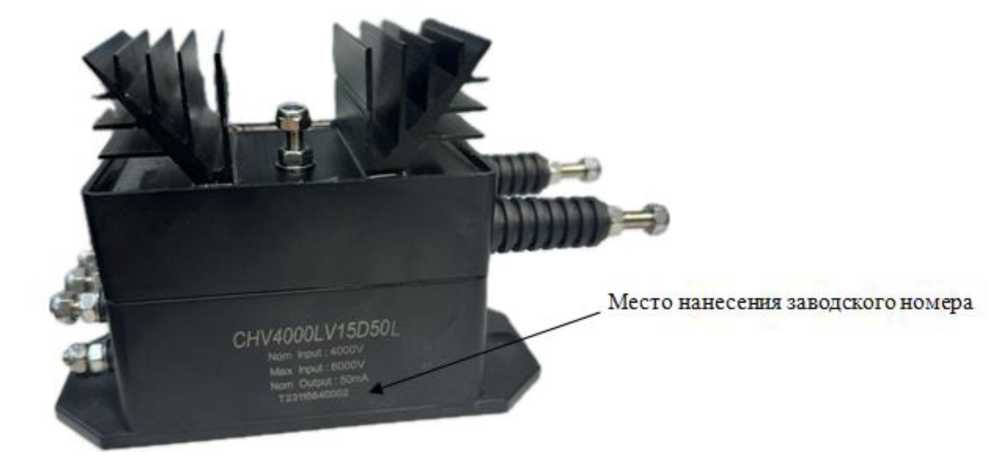

Рисунок 2 - Место нанесения заводского номера
Основные метрологические и технические характеристики датчиков представлены в таблицах 1-2.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Тип входного сигнала |
напряжение постоянного тока |
|
Номинальное входное напряжение ином, В |
4000 |
|
Диапазон преобразования входного напряжения, В |
от 0 до 6000 |
|
Номинальное значение выходного тока, мА |
50 |
|
Пределы допускаемой приведенной к номинальному значению входного напряжения погрешности преобразования, % |
±1 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШ^В), мм, не более |
170x65x100 |
|
Масса, кг, не более |
0,850 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 15 до 24 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 86,7 до 106,7 (от 650 до 800) |
|
Рабочие условия эксплуатации:
|
от -55 до +85 90 от 86,7 до 106,7 (от 650 до 800) |
|
Средняя наработка на отказ, ч, не менее |
45000 |
