Номер по Госреестру СИ: 92453-24
92453-24 Датчики тока
(CHB)
Назначение средства измерений:
Датчики тока CHB (далее - датчики) предназначены для преобразования постоянного тока в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями. Датчики устанавливаются в систему управления и диагностики для считывания и контроля предельно допустимых значений силы тока в электрической цепи.
Внешний вид.
Датчики тока
Рисунок № 1
Внешний вид.
Датчики тока
Рисунок № 2
Общие сведения
Дата публикации - 25.06.2024
Срок свидетельства - 24.06.2029
Номер записи - 194299
ID в реестре СИ - 1417203
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Nanjing chenming Electronic Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1493 от 2024.06.24 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Датчики тока (CHB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Nanjing chenming Electronic Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92207-24 30.05.2029 |
Датчики напряжения, CHV Nanjing chenming Electronic Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
92453-24 24.06.2029 |
Датчики тока, CHB Nanjing chenming Electronic Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Датчики тока (CHB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики тока (CHB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 5.3 «Методы контроля и испытаний» документа «Датчики тока CHB. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Датчики тока CHB. Стандарт предприятия.
ПравообладательNanjing chenming Electronic Technology Co., Ltd., Китай
Адрес: No.18, G1123, Maigaoqiao Pioneer Park Science and Technology Base, Yinchun Road, Qixia District, Nanjing - China
Телефон: 86-025-85996365
E-mail: anna.lei@cheemi-tech.com
Web-сайт: www.cheemi-tech.com
Изготовитель
Nanjing chenming Electronic Technology Co., Ltd., КитайАдрес: No.18, G1123, Maigaoqiao Pioneer Park Science and Technology Base, Yinchun Road, Qixia District, Nanjing - China
Телефон: 86-025-85996365
E-mail: anna.lei@cheemi-tech.com
Web-сайт: www.cheemi-tech.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (495) 546-45-01
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Nanjing chenming Electronic Technology Co., Ltd., КитайАдрес: No.18, G1123, Maigaoqiao Pioneer Park Science and Technology Base, Yinchun Road, Qixia District, Nanjing - China
Телефон: 86-025-85996365
E-mail: anna.lei@cheemi-tech.com
Web-сайт: www.cheemi-tech.com
Датчики представляют собой замкнутый магнитопровод с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенный в изолированном пластиковом корпусе. Корпус датчиков имеет окно для размещения токопровода. На корпусе датчиков выходного сигнала.
расположены выводы для подключения питания и снятия
тока основывается на измерении магнитного поля вокруг отверстие магнитопровода. Выходной сигнал датчиков
Принцип работы датчиков проводника, пропущенного через пропорционален измеряемому току.
К данному типу средств измерений относятся датчики тока модификаций CHB600LFD15D120S1, CHB1000LFD15D200S1.
Знак поверки на корпус датчиков не наносится.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на корпус датчиков методом лазерной печати и имеет буквенно-цифровое обозначение.
Пломбирование датчиков тока CHB не предусмотрено.
Общий вид датчиков представлен на рисунке 1. Место нанесение заводского номера представлено на рисунке 2.

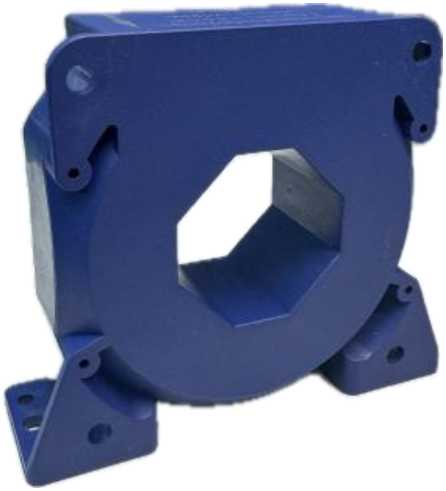

Рисунок 1 - Общий вид датчиков тока CHB

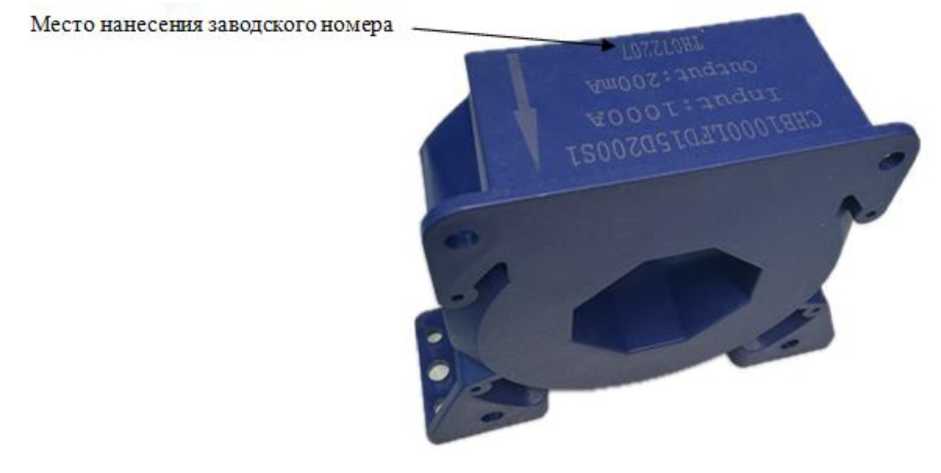

Рисунок 2 - Место нанесение заводского номера
Основные метрологические и технические характеристики датчиков тока CHB представлены в таблицах 1-2.
Таблица 1 -
датчиков тока CHB
|
Характеристика |
Значение |
|
1 |
2 |
|
Тип входного сигнала |
Сила постоянного тока |
|
Номинальный входной ток 1ном, А - CHB600LFD15D120S1 |
600 |
|
- CHB1000LFD15D200S1 |
1000 |
Продолжение таблицы 1
|
1 |
2 |
|
Диапазон преобразования входного тока, А - CHB600LFD15D120S1 |
0 - 1500 |
|
- CHB1000LFD15D200S1 |
0 - 2400 |
|
Номинальное значение выходного тока, мА - CHB600LFD15D120S1 |
100 |
|
- CHB1000LFD15D200S1 |
200 |
|
Предел допускаемой приведенной к номинальному значению входного тока погрешности преобразования силы тока, % - CHB600LFD15D120S1 |
±0,7 |
|
- CHB1000LFD15D200S1 |
±0,4 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина |
110 |
|
- ширина |
95 |
|
- высота |
100 |
|
Масса, кг, не более |
0,65 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 15 до 24 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 86,7 до 106,7 (от 650 до 800) |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -55 до +85 |
|
- относительная влажность при температуре +25 °С , не |
90 |
|
более, % - атмосферное давление, кПа (мм рт. ст.) |
от 86,7 до 106,7 (от 650 до 800) |
|
Средняя наработка на отказ, ч, не менее |
45000 |
