Номер по Госреестру СИ: 92261-24
92261-24 Мерник технический 1-го класса вертикальный
(МТВТ-1)
Назначение средства измерений:
Мерник технический 1-го класса вертикальный МТВТ-1 (далее - мерник) предназначен для измерений объёма спирта и водно-спиртовых растворов.
Внешний вид.
Мерник технический 1-го класса вертикальный
Рисунок № 1
Внешний вид.
Мерник технический 1-го класса вертикальный
Рисунок № 2
Общие сведения
Дата публикации - 05.06.2024
Срок свидетельства -
Номер записи - 194111
ID в реестре СИ - 1416729
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МТВТ-1,
Производитель
Изготовитель - Завод "Димитровградхиммаш"
Страна - РОССИЯ
Населенный пункт - Ульяновская обл., г. Димитровград
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1344 от 2024.06.03 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Мерник технический 1-го класса вертикальный (МТВТ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Завод "Димитровградхиммаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92261-24 |
Мерник технический 1-го класса вертикальный, МТВТ-1 Завод "Димитровградхиммаш" (РОССИЯ Ульяновская обл., г. Димитровград) |
ОТ МП |
2 года |
|
92263-24 |
Мерник технический 1-го класса горизонтальный, МТГТ-1 Завод "Димитровградхиммаш" (РОССИЯ Ульяновская обл., г. Димитровград) |
ОТ МП |
2 года |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Мерник технический 1-го класса вертикальный (МТВТ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Мерник технический 1-го класса вертикальный (МТВТ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа на средство измерений не наносится.путем нанесения навесных пломб с изображением знака поверки на винтах крепления смотрового окна со шкальной пластиной и крышки горловины.

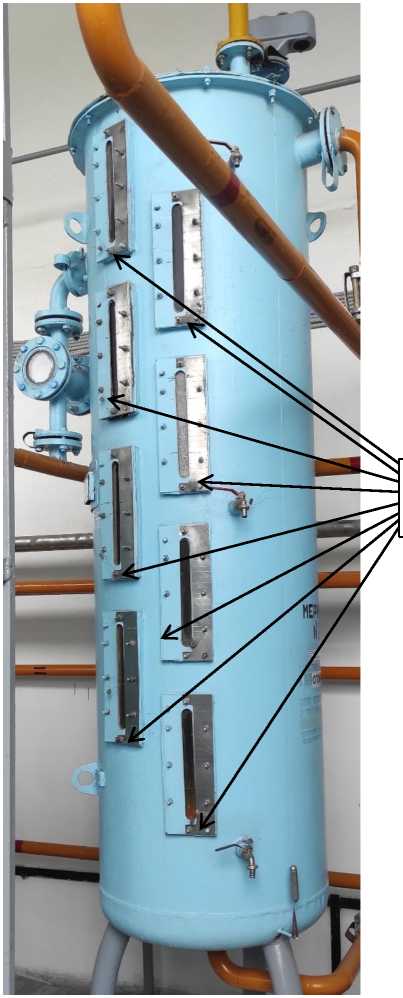

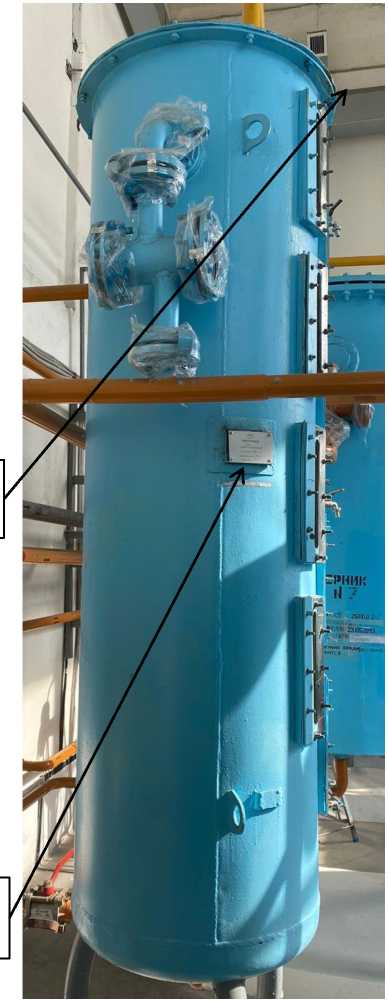

Общий вид мерника, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и места расположения информационной таблички для нанесения заводского номера представлены на рисунке 1.
Ограничение доступа к местам настройки (регулировки) осуществляется
знака поверки
Места нанесения
Место нанесения
заводского номера
Рисунок 1
- Общий вид мерника технического 1-го класса вертикального МТВТ-1 № 139/1 с указанием мест пломбировки и места нанесения заводского номера
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
750,15 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
660 |
|
- высота |
3500 |
|
- ширина |
660 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +30 |
наносится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 паспорта «Мерник технический 1-го класса вертикальный МТВТ-1. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательЗавод «Димитровградхиммаш»
Адрес: Ульяновская обл., г. Димитровград
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Принцип действия мерника основан на заполнении его жидкостью до уровня, соответствующего значениям вместимости (не менее 20 % номинальной вместимости), указанным на шкалах, или полном сливе жидкости после заполнения мерника до определенного уровня.
Мерник состоит из металлического сварного сосуда цилиндрической формы с конусным днищем. В вертикальной плоскости мерника расположены смотровые окна и шкальные пластины с отметками, соответствующими определенной вместимости. В верхней части мерника установлена наливная труба и переливная труба для поддержания уровня жидкости на отметке, соответствующей значению номинальной вместимости. Мерник оборудован крышкой, в которой имеется устройство для сообщения внутренней полости мерника с атмосферой и предохранения от выброса жидкости при наливе. В нижней точке днищ мерника имеется патрубок с краном для слива жидкости. Мерник установлены на опорах по отвесу в вертикальном положении. На мернике расположены три крана для отбора проб и патрубок для установки термометра.
Заводской номер в виде цифрового обозначения, состоящий из четырех арабских цифр с математическим символом, нанесен методом фотопечати на информационную табличку, расположенную на боковой поверхности мерника.
класса
К средствам измерений данного типа относится мерник технический 1-го вертикальный МТВТ-1 заводской № 139/1.
Знак утверждения типа на средство измерений не наносится.
путем нанесения навесных пломб с изображением знака поверки на винтах крепления смотрового окна со шкальной пластиной и крышки горловины.
Общий вид мерника, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и места расположения информационной таблички для нанесения заводского номера представлены на рисунке 1.
Ограничение доступа к местам настройки (регулировки) осуществляется
знака поверки
Места нанесения
Место нанесения
заводского номера
Рисунок 1
- Общий вид мерника технического 1-го класса вертикального МТВТ-1 № 139/1 с указанием мест пломбировки и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
750,15 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
660 |
|
- высота |
3500 |
|
- ширина |
660 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +30 |
