Номер по Госреестру СИ: 92263-24
92263-24 Мерник технический 1-го класса горизонтальный
(МТГТ-1)
Назначение средства измерений:
Мерник технический 1-го класса горизонтальный МТГТ-1 (далее - мерник) предназначен для измерений объёма спирта и водно-спиртовых растворов.
Внешний вид.
Мерник технический 1-го класса горизонтальный
Рисунок № 1
Внешний вид.
Мерник технический 1-го класса горизонтальный
Рисунок № 2
Общие сведения
Дата публикации - 05.06.2024
Срок свидетельства -
Номер записи - 194113
ID в реестре СИ - 1416731
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МТГТ-1,
Производитель
Изготовитель - Завод "Димитровградхиммаш"
Страна - РОССИЯ
Населенный пункт - Ульяновская обл., г. Димитровград
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1344 от 2024.06.03 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Мерник технический 1-го класса горизонтальный (МТГТ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Завод "Димитровградхиммаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92261-24 |
Мерник технический 1-го класса вертикальный, МТВТ-1 Завод "Димитровградхиммаш" (РОССИЯ Ульяновская обл., г. Димитровград) |
ОТ МП |
2 года |
|
92263-24 |
Мерник технический 1-го класса горизонтальный, МТГТ-1 Завод "Димитровградхиммаш" (РОССИЯ Ульяновская обл., г. Димитровград) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Мерник технический 1-го класса горизонтальный (МТГТ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Мерник технический 1-го класса горизонтальный (МТГТ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа на средство измерений не наносится.путем нанесения навесных пломб с изображением знака поверки на винтах крепления смотрового окна со шкальной пластиной и крышки горловины.
Общий вид мерника, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и место расположения информационной таблички для нанесения заводского номера представлены на рисунках 1 и 2.
Ограничение доступа к местам настройки (регулировки) осуществляется
Место нанесения
заводского номера
Место нанесения знака поверки
Рисунок 1 - Общий вид мерника технического 1-го класса горизонтального МТГТ-1 № 21 с указанием мест пломбировки и места нанесения заводского номера

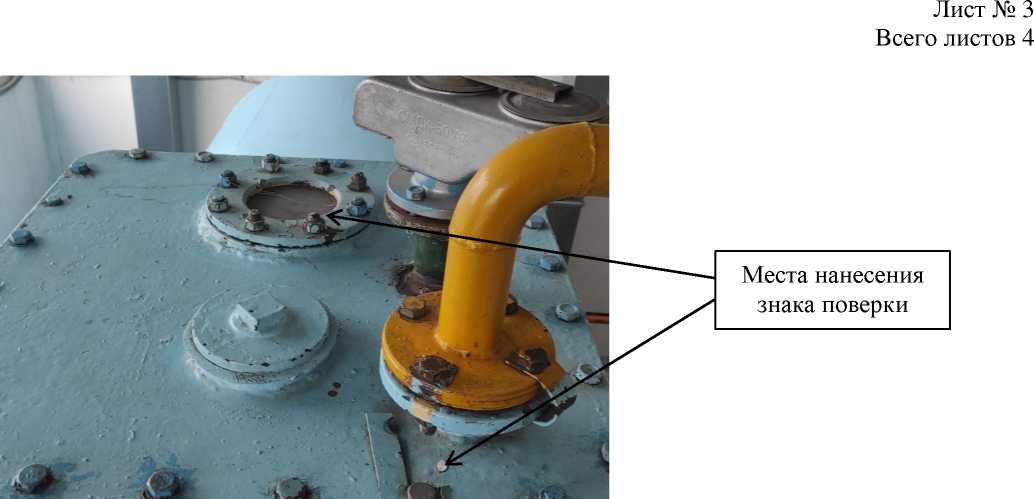

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знаков мерника технического 1-го класса горизонтального МТГТ-1 № 21
Метрологические и технические характеристикиТаблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
11079 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
4000 |
|
- высота |
3200 |
|
- ширина |
2150 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +30 |
наносится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 паспорта «Мерник технический 1-го класса горизонтальный МТГТ-1. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательЗавод «Димитровградхиммаш»
Адрес: Ульяновская обл., г. Димитровград
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Принцип действия мерника основан на заполнении его жидкостью до уровня, соответствующего номинальной вместимости мерника, или полном сливе жидкости после заполнения мерника до этого уровня.
Мерник состоит из металлического сварного сосуда переменного сечения круглой формы с плоскими днищами и вертикальной горловины.
Вертикальная горловина имеет смотровые окна и шкальную пластину с отметкой, соответствующей номинальной вместимости. В горловине мерника установлена наливная труба и переливная труба для поддержания уровня жидкости на отметке, соответствующей значению номинальной вместимости. Горловина закрыта крышкой. В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива жидкости. Мерник установлен на опорах по отвесу в горизонтальном положении. На мернике расположен патрубок для установки термометра. На переднем днище мерника расположены три крана для отбора проб.
Заводской номер в виде цифрового обозначения, состоящий из двух арабских цифр, нанесен методом фотопечати на информационную табличку, установленную на переднем днище мерника.
класса
К средству измерений данного типа относится мерник технический 1-го горизонтальный МТГТ-1 заводской № 21.
Знак утверждения типа на средство измерений не наносится.
путем нанесения навесных пломб с изображением знака поверки на винтах крепления смотрового окна со шкальной пластиной и крышки горловины.
Общий вид мерника, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и место расположения информационной таблички для нанесения заводского номера представлены на рисунках 1 и 2.
Ограничение доступа к местам настройки (регулировки) осуществляется
Место нанесения
заводского номера
Место нанесения знака поверки
Рисунок 1 - Общий вид мерника технического 1-го класса горизонтального МТГТ-1 № 21 с указанием мест пломбировки и места нанесения заводского номера
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знаков мерника технического 1-го класса горизонтального МТГТ-1 № 21
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
11079 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
4000 |
|
- высота |
3200 |
|
- ширина |
2150 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +30 |
