Сведения о средстве измерений: 92334-24 Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль"

Номер по Госреестру СИ: 92334-24
92334-24 Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» (далее по тексту - СИКН) предназначена для измерения массы нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль"
Рисунок № 1

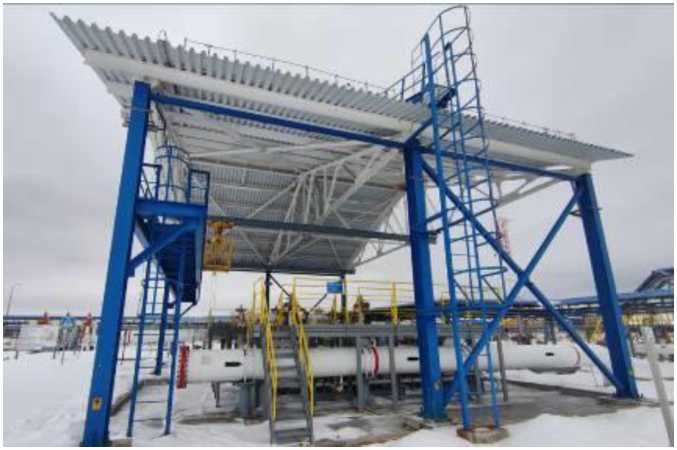

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль"
Рисунок № 2

Общие сведения

Дата публикации - 11.06.2024
Срок свидетельства -
Номер записи - 194152
ID в реестре СИ - 1416880
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль",

Производитель

Изготовитель - Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - SO_1 Типы ГСО в ФГИС АРШИН по годам (год, кол-во)

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1390 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80982-21

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части ООО "Транснефть-Балтика",
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
90348-23

 Система измерений количества и показателей качества нефти № 731 в филиале ООО "Транснефть – Балтика" – "Нефтебаза "Усть-Луга",
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
91101-24

 Система измерений количества и показателей качества нефти № 104 в филиале ООО "Транснефть - Балтика" - "Нефтебаза "Усть-Луга",
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
91152-24

 Система измерений количества и показателей качества нефти № 732 в филиале ООО "Транснефть - Балтика" - "Нефтебаза "Усть-Луга",
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
91260-24

 Резервуар горизонтальный стальной цилиндрический, РГС-40
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		5 лет
91300-24

 Система измерений количества и показателей качества нефти № 444 ПСП "Кириши",
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
92334-24

 Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль", Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
92465-24

 Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль", -
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
Отчет - SO_3 Регистрация типов СО в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
(RA.RU.311391)		 РСТ
  • Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль"
    		•  1 1 0 1 0 1 0 1

    Стоимость поверки Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogC onverter. app

    Номер версии (идентификационный номер) ПО

    1.0.0.6

    Цифровой идентификатор ПО

    90389369

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.0.0.24

    Цифровой идентификатор ПО

    81827767

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.0.0.18

    Цифровой идентификатор ПО

    868ebfd5

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.0.0.20

    Цифровой идентификатор ПО

    c1085fd3

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.0.0.30

    Цифровой идентификатор ПО

    8719824e

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.0.0.28

    Цифровой идентификатор ПО

    287ea7e8

    одолжение таблицы 2

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.0.0.30

    Цифровой идентификатор ПО

    a5d0edc6

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.0.0.29

    Цифровой идентификатор ПО

    18f18941

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.0.0.24

    Цифровой идентификатор ПО

    379495dc

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.0.0.37

    Цифровой идентификатор ПО

    d498a0f8

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.0.0.30

    Цифровой идентификатор ПО

    fe6d172f

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.0.0.47

    Цифровой идентификатор ПО

    ebd763ac

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.0.0.17

    Цифровой идентификатор ПО

    eff0d8b4

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.0.0.28

    Цифровой идентификатор ПО

    3f55fff6

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.0.0.4

    Цифровой идентификатор ПО

    5a4fc686

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.0.0.21

    Цифровой идентификатор ПО

    c59a881c

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.0.0.50

    Цифровой идентификатор ПО

    936296d7

    одолжение таблицы 2

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.0.0.4

    Цифровой идентификатор ПО

    26d8c364

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.0.0.14

    Цифровой идентификатор ПО

    8336ab63

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.0.0.30

    Цифровой идентификатор ПО

    c226eb11

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.0.0.21

    Цифровой идентификатор ПО

    47200dd9

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.0.0.2

    Цифровой идентификатор ПО

    82b5bb32

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.0.0.2

    Цифровой идентификатор ПО

    2765bade

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» Ярославского

    № 429-RA.RU.312546-2024 от 26.02.2024.

    РНУ   ООО «Транснефть-Балтика»,

    свидетельство

    об

    аттестации

    Таблица 5 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль»

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью    «Транснефть-Балтика»

    (ООО «Транснефть-Балтика»)

    ИНН 4704041900

    Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А

    Изготовитель

    Общество с ограниченной ответственностью     «Транснефть-Балтика»
    (ООО «Транснефть-Балтика»)
    ИНН 4704041900
    Адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А
    Телефон: +7 (812) 380-62-25
    E-mail: baltneft@spb.transneft.ru

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00, факс: (495) 950-85-97
    W eb-сайт: https://metrology.transneft.ru/
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    Общество с ограниченной ответственностью    «Транснефть-Балтика»
    (ООО «Транснефть-Балтика»)
    ИНН 4704041900
    Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродуктов по результатам измерений:

    • - объёма нефтепродуктов с помощью преобразователей расхода, давления и температуры;

    • - плотности нефтепродуктов с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

    СИКН, заводской № 1241, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефтепродуктов (далее по тексту - БИК), системы сбора и обработки информации, блока трубопоршневой поверочной установки (ТПУ). БИЛ состоит из двух рабочих измерительных линий (ИЛ) и одной контрольно-резервной ИЛ.

    Общий вид СИКН представлен на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП

    Рисунок 1 - Общий вид СИКН

    В состав СИКН входят средства измерений, приведенные в таблице 1.

    Таблица 1 -

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости турбинные моделей HELIFLU TZN (далее по тексту - ПР)

    46057-14

    Датчики давления Метран-150

    32854-13

    Преобразователи давления измерительные 3051

    14061-15

    Преобразователи давления измерительные АИР-20/М2

    63044-16

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Датчики температуры ТМТ 142R, TMT142C, TMT162R, TMT162C моделей ТМТ 142R

    63821-16

    Преобразователи сопротивления Rosemount 0065

    53211-13

    Преобразователи измерительные Rosemount 644, Rosemount 3144P моделей Rosemount 3144P

    56381-14

    Преобразователи плотности жидкости измерительные 7835, 7845, 7847 моделей 7835

    52638-13

    Расходомеры-счетчики ультразвуковые OPTISONIC 3400

    57762-14

    Установки поверочные трубопоршневые двунаправленные OGSB

    62207-15

    Комплексы измерительно-вычислительные ТН-01 (далее по тексту

    - ИВК)

    67527-17

    В состав СИКН входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов.

    СИКН обеспечивает выполнение следующих функций:

    - автоматическое измерение объемного и массового расхода нефтепродуктов по каждой ИЛ и по СИКН в целом, температуры и давления нефтепродуктов;

    - автоматическое измерение объема и массы нефтепродуктов по каждой ИЛ и по СИКН в целом;

    - автоматическое измерение параметров качества нефтепродуктов;

    - КМХ ПР по контрольно-резервному ПР;

    - поверку и КМХ ПР с применением ТПУ;

    - регистрацию и хранение результатов измерений, формирование и печать отчетных документов.

    Заводской номер СИКН нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка СИКН не предусмотрена.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП

    КЛАСС ВЗРЫВООПАСНОЙ зоны

    В-1а/класс 2

    ОТВЕТСТВЕННЫЙ ЗА ПОЖАРНУЮ БЕЗОПАСНОСТЬ

    »ио ПОМАЖНСЛ

    Рисунок 2 - Информационная табличка СИКН



    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефтепродуктов*, м3/ч

    от 210 до 3450

    Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

    ±0,25

    * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Основные технические

    Наименование характеристики

    Значение

    Давление нефтепродуктов в СИКН с учетом её подключения к технологическим трубопроводам, МПа:

    от 0,2 до 1,6

    Режим работы СИКН

    непрерывный

    Измеряемая среда

    нефтепродукты

    Физико-химические свойства измеряемой среды:

    • - температура, °C

    • - плотность при 15C, кг/м3

    • - кинематическая вязкость при 40C, мм2/с (сСт)

    от -5 до +40

    от 820,0 до 845,0 от 2,0 до 4,5

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    220±22, 380±38

    50±1

    Условия эксплуатации:

    а) температура окружающей среды, C:

    • - в месте установки БИЛ

    • - в месте установки ИВК

    б) относительная влажность в месте установки ИВК, %

    в) атмосферное давление, кПа

    от -45 до +40 от +10 до +35 от 30 до 80 от 84 до 106

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
