Сведения о средстве измерений: 92465-24 Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль"

Номер по Госреестру СИ: 92465-24
92465-24 Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль"
(-)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 3 ПСП «Ярославль» (далее по тексту - СИКН) предназначена для автоматизированных измерений массы нефти и показателей качества нефти при проведении учетных операций.

сертификация программного обеспечения

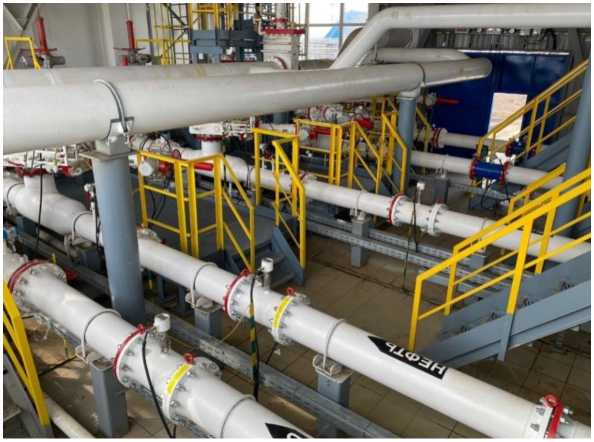

Внешний вид. Система измерений количества и показателей качества нефти № 3 ПСП
Внешний вид.
Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль"
Рисунок № 1
Внешний вид. Система измерений количества и показателей качества нефти № 3 ПСП
Внешний вид.
Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль"
Рисунок № 2

Общие сведения

Дата публикации - 07.06.2025
Срок свидетельства -
Номер записи - 194313
ID в реестре СИ - 1417258
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль, -,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MI_12 Интревалы между поверками по типам СИ реестра ФГИС АРШИН по годам

Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.

В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.

Бесплатный

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1532 от 2024.06.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1100 от 2025.06.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль" (-)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80982-21

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части ООО "Транснефть-Балтика",
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
90348-23

 Система измерений количества и показателей качества нефти № 731 в филиале ООО "Транснефть – Балтика" – "Нефтебаза "Усть-Луга",
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
91101-24

 Система измерений количества и показателей качества нефти № 104 в филиале ООО "Транснефть - Балтика" - "Нефтебаза "Усть-Луга",
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
91152-24

 Система измерений количества и показателей качества нефти № 732 в филиале ООО "Транснефть - Балтика" - "Нефтебаза "Усть-Луга",
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
91260-24

 Резервуар горизонтальный стальной цилиндрический, РГС-40
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		5 лет
91300-24

 Система измерений количества и показателей качества нефти № 444 ПСП "Кириши",
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
92334-24

 Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль", Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
92465-24

 Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль", -
Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
Отчет - IS_5 Поверки, типы СИ, производители по группам СИ и группам стран (сводный)

Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.

Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 13 колонок:

  • Наименование группы СИ
  • Количество отечественных производителей в штуках и процентах
  • Количество отечественных типов СИ в штуках и процентах
  • Количество поверок по отечественным СИ (всех или первичных в штуках)
  • Количество поверок по отечественным СИ (всех или первичных в %)
  • Количество импортных производителей в штуках и процентах
  • Количество импортных типов СИ в штуках и процентах
  • Количество поверок по импортным СИ (всех или первичных в штуках)
  • Количество поверок по импортным СИ (всех или первичных в %)
  • Количество производителей из недружественных стран в штуках и процентах
  • Количество недружественных типов СИ в штуках и процентах
  • Количество поверок по недружественных СИ (всех или первичных в штуках)
  • Количество поверок по недружественных СИ (всех или первичных в %)

Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль" (-)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
(RA.RU.311391)		 РСТ
  • Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль
  • -
    		•  3 2 1 2 0 3 1 2

    Стоимость поверки Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль" (-)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Ярославский ЦСМ
    Ярославская область     		35999 35100
    ФБУ Ярославский ЦСМ
    Ярославская область     		34200 35100

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 -

    данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogC onverter. app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MB151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти СИКН № 3 ЛПДС «Ярославль» Ярославского РНУ ООО «Транснефть - Балтика», свидетельство об

    аттестации методики измерений

    № 431-RA.RU.312546-2024 от 25.03.2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть-Балтика» (ООО «Транснефть-Балтика»)

    ИНН 4704041900

    Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А

    Изготовитель

    Общество с ограниченной ответственностью «Транснефть-Балтика» (ООО «Транснефть-Балтика»)
    ИНН 4704041900
    Адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А
    Телефон: +7 (812) 380-62-25
    E-mail: baltneft@spb.transneft.ru

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00, факс: (495) 950-85-97
    Web-сайт: https://m etrol ogy .transneft.ru/
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть-Балтика» (ООО «Транснефть-Балтика»)
    ИНН 4704041900
    Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

    • - объёма нефти с помощью преобразователей расхода, давления и температуры;

    • - плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

    СИКН, заводской № 3, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации, блока трубопоршневой поверочной установки, узла подключения передвижной поверочной установки. БИЛ состоит из четырех рабочих измерительных линий (ИЛ) и одной контрольно-резервной ИЛ.

    Общий вид СИКН представлен на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефти № 3 ПСП

    Рисунок 1 - Общий вид СИКН

    В состав СИКН входят средства измерений, приведенные в таблице 1.

    Таблица 1 -

    Наименование средств измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости турбинные Heliflu TZ-N

    46057-14

    Преобразователи расхода турбинные геликоидные DN 250

    77003-19

    Датчики давления модели Агат- 100МТ

    74779-19

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Преобразователи давления измерительные 3051

    14061-99

    Преобразователи измерительные 644, 3144Р

    14683-04

    Преобразователи измерительные 644, 3144Р

    14683-09

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    Датчики температуры 644, 3144Р

    39539-08

    Расходомеры ультразвуковые UFM 3030

    48218-11

    Преобразователи плотности жидкости измерительные 7835

    15644-01

    Преобразователи плотности жидкости измерительные 7835

    52638-13

    Преобразователи плотности и вязкости жидкости измерительные 7829

    15642-06

    Преобразователи плотности и вязкости жидкости измерительные 7829

    15642-01

    Влагомеры нефти поточные УДВН-1пм

    14557-15

    Влагомеры нефти поточные УДВН-1пм

    14557-01

    Анализаторы серы модели ASOMA 682-HP-EX

    50181-12

    Двунаправленные трубопоршневые поверочные установки для жидкостей фирмы «Daniel» Ду от 8" до 42" (далее - ТПУ)

    20054-00

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    нефти, содержания серы и вязкости нефти;

    - вычисление массы нетто нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

    - поверку и контроль метрологических характеристик (КМХ) преобразователей расхода (ПР) по стационарной ТПУ или передвижной поверочной установки;

    - КМХ ПР по ПР контрольно-резервной ИЛ;

    - получение двухчасовых, сменных, суточных и месячных отчетов, актов приема-сдачи нефти и журналов регистрации показаний средств измерений, а также их хранение.

    Заводской номер СИКН нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка СИКН не предусмотрена.

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В состав СИКН входит ТПУ общая с системой измерений количества и показателей качества нефти № 5 ПСП «Ярославль».

    СИКН обеспечивает выполнение следующих функций:

    - автоматическое диапазоне;

    - автоматическое эксплуатации СИКН;

    - автоматическое

    измерение объемного и массового расхода нефти в рабочем

    вычисление объема и массы брутто нефти при рабочих условиях

    измерение температуры, давления, плотности, содержания воды в

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 3 ПСП

    Рисунок 2 - Информационная табличка СИКН


    Таблица 5 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефти № 3 ПСП «Ярославль»

    -

    1

    Инструкция по эксплуатации

    -

    2

    Методика поверки

    -

    1


    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти , м3/ч

    от 350 до 5200

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Давление нефти в СИКН с учетом ее подключения к технологическим трубопроводам, на входе СИКН, МПа:

    • - рабочее

    • - минимальное

    • - максимальное допустимое на выходе СИКН

    от 0,2 до 0,5

    0,2

    1,6

    Режим работы СИКН

    непрерывный

    Измеряемая среда

    нефть

    по ГОСТ Р 51858-2002

    Физико-химические свойства измеряемой среды:

    • - температура, °C

    • - плотность в рабочем диапазоне температуры, кг/м3

    • - кинематическая вязкость в рабочем диапазоне температуры, мм2/с (сСт)

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    • - содержание свободного газа

    от +1 до +40 от 850 до 950

    от 9 до 100 0,5 100

    0,05

    Не допускается

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    220±22, 380±38

    50±1

    Условия эксплуатации:

    а) температура окружающей среды, °C:

    • - в месте установки БИЛ

    • - в месте установки ИВК

    б) относительная влажность в месте установки ИВК, %

    в) атмосферное давление, кПа

    от -45 до +37 от +10 до +35 от 30 до 80

    от 84 до 106,7

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
