Номер по Госреестру СИ: 92337-24
92337-24 Ленты измерительные
(Л10Н3)
Назначение средства измерений:
Ленты измерительные Л10Н3 (далее - ленты) предназначены для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии 29 декабря 2018 г. № 2840.

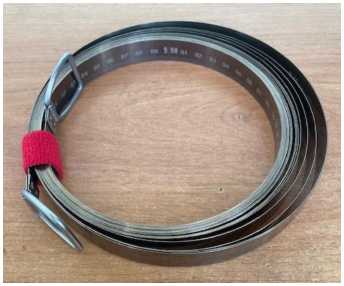

Внешний вид.
Ленты измерительные
Рисунок № 1

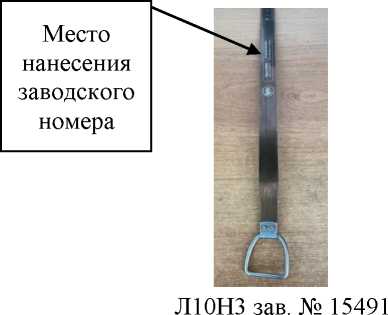

Внешний вид.
Ленты измерительные
Рисунок № 2

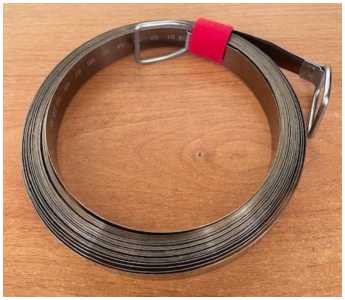

Внешний вид.
Ленты измерительные
Рисунок № 3

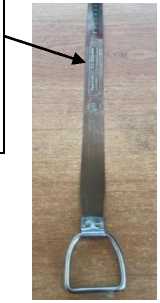

Внешний вид.
Ленты измерительные
Рисунок № 4

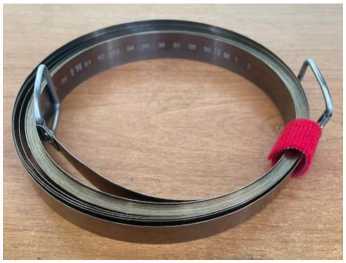

Внешний вид.
Ленты измерительные
Рисунок № 5
Внешний вид.
Ленты измерительные
Рисунок № 6

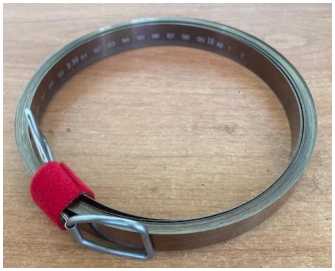

Внешний вид.
Ленты измерительные
Рисунок № 7
Внешний вид.
Ленты измерительные
Рисунок № 8

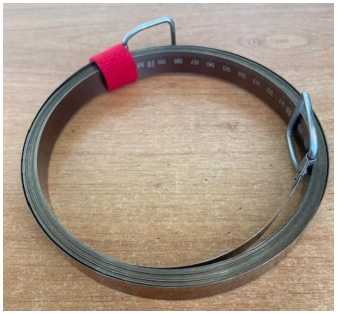

Внешний вид.
Ленты измерительные
Рисунок № 9

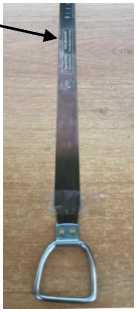

Внешний вид.
Ленты измерительные
Рисунок № 10
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства -
Номер записи - 194155
ID в реестре СИ - 1416883
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Опика" (ООО "Опика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1390 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Ленты измерительные (Л10Н3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Опика" (ООО "Опика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88980-23 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89492-23 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90870-23 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91555-24 |
Ленты измерительные, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92337-24 |
Ленты измерительные, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92340-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92570-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92571-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92604-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92882-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92941-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92882-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92941-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93457-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94381-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94429-25 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95181-25 |
Лента измерительная, Л20Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95533-25 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95564-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95687-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95688-25 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Кто поверяет Ленты измерительные (Л10Н3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 10 | 5 | 5 | 5 | 0 | 10 | 5 | 5 |
Стоимость поверки Ленты измерительные (Л10Н3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосят на титульный лист «Паспорта» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Назначение и использование» паспорта на ленту измерительную Л10Н3.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ПравообладательОбщество с ограниченной ответственностью «Опика» (ООО «Опика»), ИНН 7729516572
Юридический адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150 Телефон: +7 (495) 921-22-96
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)290-44-88, факс: (863)291-08-02
E-mail: info@rostcsm.ru
Правообладатель
Общество с ограниченной ответственностью «Опика» (ООО «Опика»), ИНН 7729516572Юридический адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150 Телефон: +7 (495) 921-22-96
Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты.
К лентам измерительным данного типа относятся ленты измерительные Л10Н3 зав. № 15491, зав. № 15485, зав. № 16796, зав. № 16797, зав. № 16798.
Ленты измерительные Л10Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.
Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен методом лазерной гравировки на конце ленты.
Общий вид лент представлен на рисунке 1.
Л10Н3 зав. № 15491
Л10Н3 зав. № 15485
заводского номера
Место нанесения
Л10Н3 зав. № 15485
Л10Н3 зав. № 16796
Место
нанесения заводского номера
Л10Н3 зав. № 16796
заводского номера
Место нанесения
Л10Н3 зав. № 16797
Л10Н3 зав. № 16797
Л10Н3 зав. № 16798
Место
нанесения заводского номера
Л10Н3 зав. № 16798
Рисунок 1 - Общий вид лент
Пломбирование ленты не предусмотрено.
Нанесение знака поверки на ленту не предусмотрено.
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице 1, 2.
Таблица 1 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы, м |
10 |
|
Цена деления шкалы, мм |
1 |
|
Диапазон измерений длины, м |
от 0,001 до 10 |
|
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20 °С, мм: | |
|
- миллиметрового; |
± 0,1 |
|
- сантиметрового; |
± 0,2 |
|
- дециметрового и метрового; |
± 0,3 |
|
5 м; |
± 0,5 |
|
10 м |
± 1,0 |
|
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м |
± (10 + 10 • L) |
Таблица 2 - Технические характеристики.
|
Наименование характеристики |
Значение |
|
Ширина ленты измерительной, мм |
16 ± 0,2 |
|
Толщина ленты измерительной, мм |
от 0,20 до 0,25 |
|
Ширина штриха ленты измерительной, мм |
0,20 ± 0,05 |
|
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более |
30' |
|
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более |
0,5 |
|
Масса, кг, не более |
0,42 |
|
Условия эксплуатации:
|
от +17 до +23 60±20 |
|
Средний срок службы, лет, не менее |
2 |
