Номер по Госреестру СИ: 93457-24
93457-24 Лента измерительная
(Л10Н3)
Назначение средства измерений:
Лента измерительная Л10Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.

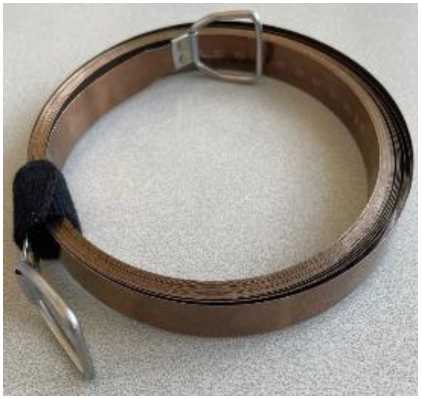

Внешний вид.
Лента измерительная
Рисунок № 1

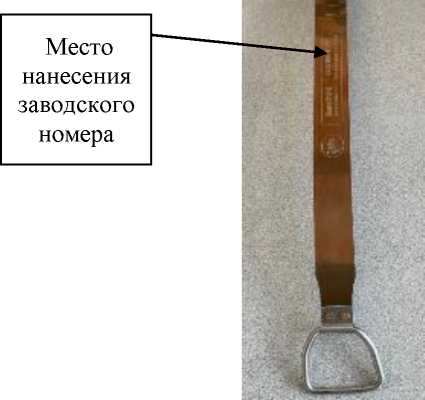

Внешний вид.
Лента измерительная
Рисунок № 2
Общие сведения
Дата публикации - 16.10.2024
Срок свидетельства -
Номер записи - 195267
ID в реестре СИ - 1420474
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Опика" (ООО "Опика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2425 от 2024.10.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Лента измерительная (Л10Н3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Опика" (ООО "Опика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88980-23 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89492-23 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90870-23 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91555-24 |
Ленты измерительные, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92337-24 |
Ленты измерительные, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92340-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92570-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92571-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92604-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92882-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92941-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92882-24 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92941-24 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93457-24 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94381-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94429-25 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95181-25 |
Лента измерительная, Л20Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95533-25 |
Лента измерительная, Л10Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95564-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95687-25 |
Лента измерительная, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95688-25 |
Ленты измерительные, Л5Н3 Общество с ограниченной ответственностью "Опика" (ООО "Опика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Лента измерительная (Л10Н3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Лента измерительная (Л10Н3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосят на титульный лист «Паспорта» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Назначение и использование» паспорта на ленту измерительную Л10Н3.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ПравообладательОбщество с ограниченной ответственностью «Опика» (ООО «Опика»)
ИНН 7729516572
Юридический адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150 Телефон: +7 (495) 921-22-96
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)290-44-88, факс: (863)291-08-02
E-mail: info@rostcsm.ru
Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты.
К ленте измерительной данного типа относится лента измерительная Л10Н3 зав. № 17371.
Лента измерительная Л10Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка -светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.
Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен методом лазерной гравировки на конце ленты.
Общий вид ленты представлен на рисунке 1.
Рисунок 1 - Общий вид ленты
Пломбирование ленты не предусмотрено.
Нанесение знака поверки на ленту не предусмотрено.
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице 1, 2.
Таблица 1 —
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы, м |
1О |
|
Цена деления шкалы, мм |
1 |
|
Диапазон измерений длины, м |
от 0,001 до 10 |
|
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20 °С, мм: | |
|
- миллиметрового; |
± 0,1 |
|
- сантиметрового; |
± 0,2 |
|
- дециметрового и метрового; |
± 0,3 |
|
5 м; |
± 0,5 |
|
10 м |
± 1,0 |
|
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м |
± (10 + 10 • L) |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Ширина ленты измерительной, мм |
16 ± 0,2 |
|
Толщина ленты измерительной, мм |
от 0,20 до 0,25 |
|
Ширина штриха ленты измерительной, мм |
0,20 ± 0,05 |
|
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более |
30' |
|
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более |
0,5 |
|
Масса, кг, не более |
0,42 |
|
Условия эксплуатации:
|
от +17 до +23 60±20 |
|
Средний срок службы, лет, не менее |
2 |
