Номер по Госреестру СИ: 92353-24
92353-24 Резервуар горизонтальный цилиндрический двустенный наземный
(РГЦ40 (10+10+10+10))
Назначение средства измерений:
Резервуар горизонтальный цилиндрический
РГЦ40 (10+10+10+10) (далее - резервуар) предназначен для нефтепродуктов, а также для их приема, хранения и отпуска.
двустенный
измерений объема светлых
наземный
Внешний вид.
Резервуар горизонтальный цилиндрический двустенный наземный
Рисунок № 1
Внешний вид.
Резервуар горизонтальный цилиндрический двустенный наземный
Рисунок № 2
Внешний вид.
Резервуар горизонтальный цилиндрический двустенный наземный
Рисунок № 3
Внешний вид.
Резервуар горизонтальный цилиндрический двустенный наземный
Рисунок № 4
Внешний вид.
Резервуар горизонтальный цилиндрический двустенный наземный
Рисунок № 5
Внешний вид.
Резервуар горизонтальный цилиндрический двустенный наземный
Рисунок № 6
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства -
Номер записи - 194164
ID в реестре СИ - 1416892
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГЦ-40(10+10+10+10),
Производитель
Изготовитель - Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1390 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуар горизонтальный цилиндрический двустенный наземный (РГЦ40 (10+10+10+10))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92353-24 |
Резервуар горизонтальный цилиндрический двустенный наземный, РГЦ40 (10+10+10+10) Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92354-24 |
Резервуары горизонтальные цилиндрические двустенные подземные, РГЦ50 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92362-24 |
Резервуары горизонтальные цилиндрические двустенные наземные, РГЦ25 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92410-24 |
Резервуары горизонтальные цилиндрические двустенные наземные, РГЦ10 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92411-24 |
Резервуар горизонтальный цилиндрический двустенный подземный, РГЦ10 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92428-24 |
Резервуары горизонтальные цилиндрические двустенные наземные, РГЦ10 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92429-24 |
Резервуар горизонтальный цилиндрический двустенный подземный, РГЦ10 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92430-24 |
Резервуары горизонтальные цилиндрические двустенные наземные, РГЦ75 Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
Кто поверяет Резервуар горизонтальный цилиндрический двустенный наземный (РГЦ40 (10+10+10+10))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуар горизонтальный цилиндрический двустенный наземный (РГЦ40 (10+10+10+10))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладательфирма
фирма
Общество с ограниченной ответственностью «Проектно-коммерческая
Нефтегазрезервуар» (ООО «ПКФ Нефтегазрезервуар»)
ИНН 7724857018
Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 59А, каб. 5
Испытательный центр
ТЕСТ»Общество с ограниченной ответственностью «ПРОММАШ
(ООО «ПРОММАШ ТЕСТ»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия резервуара основан на заполнении его светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуар представляет собой горизонтально расположенный четырехсекционный двустенный стальной цилиндрический сосуд с плоскими днищами.
К настоящему типу средств измерений относится резервуар горизонтальный цилиндрический двустенный наземный РГЦ40 (10+10+10+10) с заводским номером 21.9919.0046.1.
Резервуар расположен на территории объекта «Отделение «Лахденпохья», г. Лахденпохья (Республика Карелия).
Заводской номер в виде арабских цифр, разделенных символом «.», наносится методом металлофото на таблички, расположенные на крышках люков резервуара.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

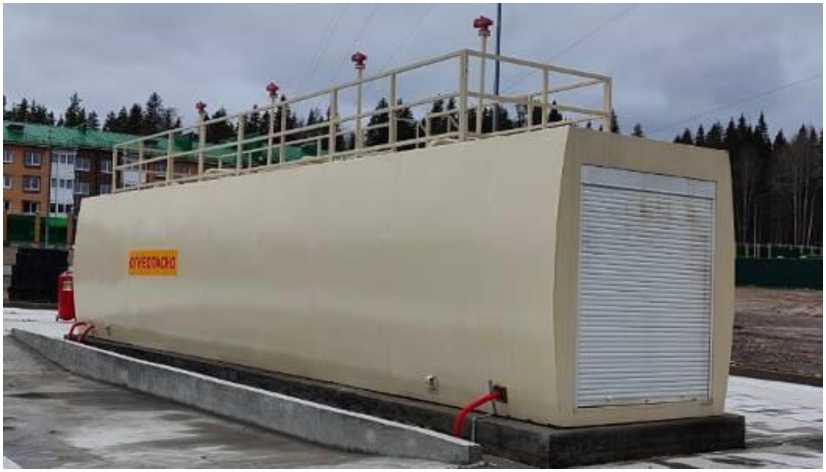

Рисунок 1 - Общий вид резервуара
секция 1
секция 2
секция 4

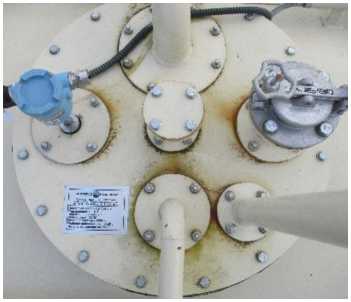

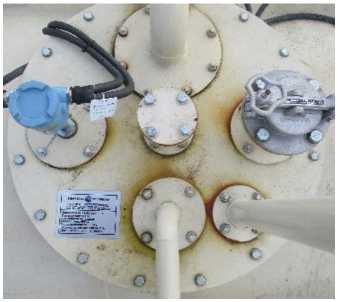

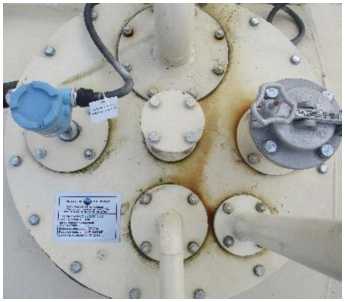

Рисунок 2 - Общий вид горловин
НЕФТЕГАЗ РЕЗЕРВУАР
НЕФТЕГАЗ РЕЗЕРВУАР
ООО «ПКФ НЕФТЕГАЗРЕЗЕРВУАР»
г. Москва, ул. Кантемировская, Д.59А тел: (495) 783-08-15 e-mail: info@nfgr.ru
Заводской N2:21.9919.0046.1 - Секция 1 Тип изделия: РГЦ40(1 двустенный наземный Марка стали: 09Г2С Масса резервуара: 6300 кг Рабочее давление: Р=0.07 МПа Дата изготовления: 04.2022 г.
Место нанесения заводского номера
секция 1
ООО «ПКФ НЕФТЕГАЗРЕЗЕРВУАР» г. Москва, ул. Кантемировская, д.59А тел: (495) 783-08-15 e-mail: info@nfgr.ru
Заводской №: 21.9919.0046.1 - Секция 2 Тип изделия; РГЦ40(10+10+10+10) двустенный наземный
Марка стали: 09Г2С Масса резервуара: 6300 кг
Рабочее давление: Р=0.07 МПа Дата изготовления: 04.2022 г.
секция 2
НЕФТЕГАЗ РЕЗЕРВУАР
НЕФТЕГАЗ РЕЗЕРВУАР
ООО «ПКФ НЕФТЕГАЗРЕЗЕРВУАР^ г. Москва, ул. Кантемировская<1Г59А тел: (495) 783-08-15 e-mail;Jnfo@nfgr.ru
Заводской №: 21.9919.0046.1 - Секция 3
Тип изделия; РГЦ40(10+10+10+10) двустенный наземный
Марка стали: 09Г2С
Масса резервуара: 6300 кг Рабочее давление: Р=0.07 МПа Дата изготовления: 04.2022 г.
ООО «ПКФ НЕФТЕГАЗРЕЗЕРВУАР» г. Москва, ул. Кантемировская, Д.59А тел: (495) 783-08-15 e-mail: info@nfgr.ru
Заводской №: 21.9919.0046.1 - Секция 4
Тип изделия; РГЦ40(10+10+10+10) двустенный наземный
Марка стали: 09Г2С
Масса резервуара: 6300 кг Рабочее давление: Р=0.07МПа Дата изготовления: 04.2022 г.

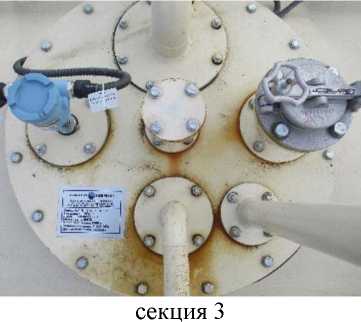

секция 3
секция 4
Рисунок 3 - Общий вид табличек
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
40 |
|
Номинальная вместимость отдельной секции, м3 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций |
4 |
|
Рабочее давление, МПа |
0,07 |
|
Условия эксплуатации:
|
от -60 до +40 от 84 до 106,7 |
|
Срок службы, лет, не менее |
10 |
