Номер по Госреестру СИ: 92429-24
92429-24 Резервуар горизонтальный цилиндрический двустенный подземный
(РГЦ10)
Назначение средства измерений:
Резервуар горизонтальный
(далее - резервуар) предназначен для а также для их приема, хранения и отпуска. двустенный подземный РГЦ10 объема светлых нефтепродуктов,
цилиндрический
измерений

Внешний вид.
Резервуар горизонтальный цилиндрический двустенный подземный
Рисунок № 1

Внешний вид.
Резервуар горизонтальный цилиндрический двустенный подземный
Рисунок № 2

Внешний вид.
Резервуар горизонтальный цилиндрический двустенный подземный
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладательфирма
фирма
Общество с ограниченной ответственностью «Проектно-коммерческая
Нефтегазрезервуар» (ООО «ПКФ Нефтегазрезервуар»)
ИНН 7724857018
Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 59А, каб. 5
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия резервуара основан на заполнении его светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуар представляет собой горизонтально расположенный односекционный двустенный стальной цилиндрический сосуд с коническими днищами.
К настоящему типу средств измерений относится резервуар горизонтальный цилиндрический двустенный подземный РГЦ10 с заводским номером 22.9919.0002.1.
Павло-Федоровка,
Павло-Федоровка,
Резервуар расположен на территории объекта «Отделение пос. Павло-Федоровка (Приморский край)», Приморский край, п. ул. Полевая.
наносится методом

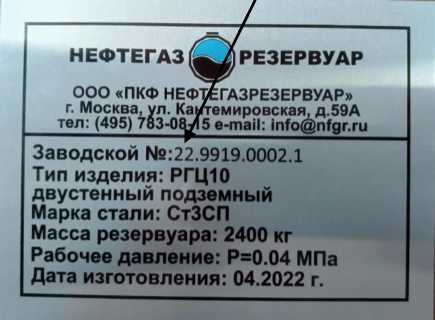

Заводской номер в виде арабских цифр, разделенных символом «.», металлофото на табличку, расположенную на корпусе резервуара в колодце.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

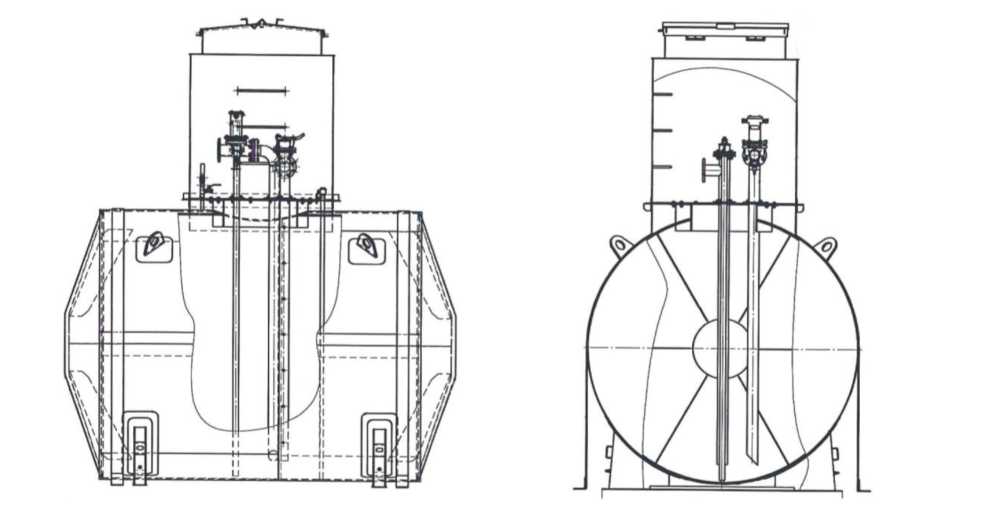

Рисунок 1 - Эскиз общего вида резервуара

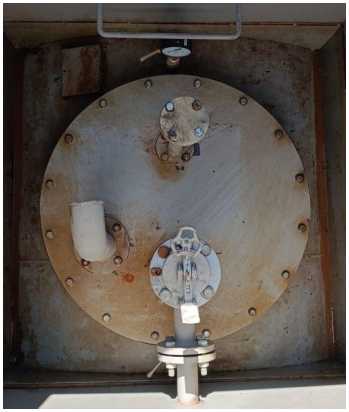

Рисунок 2 - Общий вид горловины и таблички
Место нанесения
заводского номера
Место нанесения заводского номера

Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Рабочее давление, МПа, не более |
0,04 |
|
Условия эксплуатации:
|
от -30 до +40 от 84,0 до 106,7 |
|
Срок службы, лет, не менее |
10 |
