Номер по Госреестру СИ: 92394-24
92394-24 Манометры мембранные
(Y)
Назначение средства измерений:
Манометры мембранные Y (далее - манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.
Внешний вид.
Манометры мембранные
Рисунок № 1
Внешний вид.
Манометры мембранные
Рисунок № 2
Внешний вид.
Манометры мембранные
Рисунок № 3
Общие сведения
Дата публикации - 19.06.2024
Срок свидетельства - 17.06.2029
Номер записи - 194225
ID в реестре СИ - 1417055
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
YTHN-100MLB/316L/JT, YEN-150H/GY, YEN-100H, YEN, YE-160H(316L), YE-150ZH, YE-150H/GY, YE-150H, YE-100H/316L/XW, YE-100H/316L, YE-100H(316L), Y Pressure Gaude, Y,
Производитель
Изготовитель - CHONGQING KUNLUN INSTRUMENT CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 148
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 7
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1436 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Манометры мембранные (Y)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений CHONGQING KUNLUN INSTRUMENT CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92394-24 17.06.2029 |
Манометры мембранные, Y CHONGQING KUNLUN INSTRUMENT CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92395-24 17.06.2029 |
Манометры деформационные с трубчатой пружиной, Y CHONGQING KUNLUN INSTRUMENT CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92396-24 17.06.2029 |
Манометры дифференциальные, CY CHONGQING KUNLUN INSTRUMENT CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Манометры мембранные (Y)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ООО "ЭТАЛОН" (RA.RU.312790) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 113 | 113 | 113 | 0 | 0 | 113 | 113 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 11 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Манометры мембранные (Y)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Методы измерений» паспорта манометра.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай.
ПравообладательCHONGQING KUNLUN INSTRUMENT CO., LTD, Китай
Адрес юридического лица: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C
Телефон: +86-023-58803316
Web-сайт: www.kunlunyb.com
Изготовитель
CHONGQING KUNLUN INSTRUMENT CO., LTD, КитайАдрес: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C Телефон: +86-023-58803316
Web-сайт: www.kunlunyb.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Правообладатель
CHONGQING KUNLUN INSTRUMENT CO., LTD, КитайАдрес юридического лица: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C
Телефон: +86-023-58803316
Web-сайт: www.kunlunyb.com
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки манометра.
Манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла, помещенных в корпус.
Манометры изготавливаются в 2 модификациях, отличающихся исполнением, метрологическими и техническими характеристиками.
В целях повышения виброустойчивости корпуса манометров могут заполняться демпфирующей жидкостью.
Структура условного обозначения манометров:
Y 1 (N) - 2,3, где:
-
1 Исполнение:
E - Манометр с мембранной коробкой P - Манометр с мембраной
N - с заполнением демпфирующей жидкостью
-
2 Диаметр корпуса
-
3 Дополнительная оснастка (по заказу)
Внешний вид манометров представлен на рисунке 1.

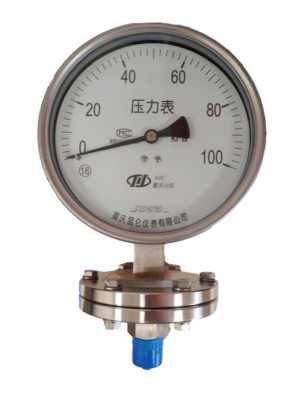

Рисунок 1 - Внешний вид манометров
YP(N)-100, YP(N)-150

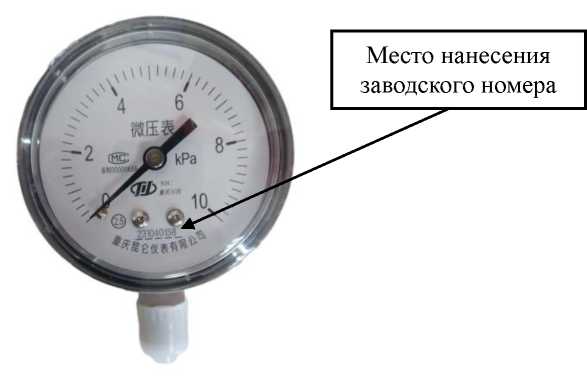

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом в месте, указанном на рисунке 2.
Пломбирование манометров не предусмотрено.
Рисунок 2 - Место нанесения заводского номера
Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.
Таблица 1 - Метрологические характеристики___________________________
Значение характеристики
YE(N)-100,
YE(N)-150
Наименование характеристики
Диапазоны измерений давления, кПа 1),2)
YP(N)-100, YP(N)-150 от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1600; от 0 до 2500
YE-60
от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60
от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10;
от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60
от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления, % 1)____________
Вариация показаний, % 1) Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C_____________________
Примечания:
±1,0; ±1,6; ±2,5
±2,5; ±4,0
±1,6; ±2,5
1,0; 1,6; 2,5
-
1) Конкретное значение указано в паспорте манометра;
-
2) Манометры могут изготавливаться с другими диапазонами и единицами измерения давления, допущенными к применению в Российской Федерации.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, |
от +15 до +25 |
|
- относительная влажность, %, не более |
85 |
|
- атмосферное давление, мм рт.ст. |
от 720 до 780 |
|
Рабочий диапазон температур окружающего воздуха, - исполнение без заполнения демпфирующей жидкостью |
от -60 до +70 |
|
- исполнение с заполнением демпфирующей жидкостью |
от -55 до +70 |
|
Габаритные размеры (Диаметр корпуса^ширина^высота), мм, не более: - YE-60 |
68x43x98 |
|
- YP(N)-100, YE(N)-100 |
160x160x185 |
|
- YP(N)-150, YE(N)-150 |
160x160x185 |
|
- YE-160 |
161x53x202 |
|
Масса без заполнения демпфирующей жидкостью, кг, не более: |
3,5 |
|
Масса с заполнением демпфирующей жидкостью, кг, не более: |
4,0 |
|
Средняя наработка на отказ, ч, не менее |
80000 |
|
Средний срок службы, лет, не менее |
8 |
