Наименование

Обозначение

Количество

Манометр

Модификация в соответствии с заказом

1 шт.

Паспорт

-

1 шт.

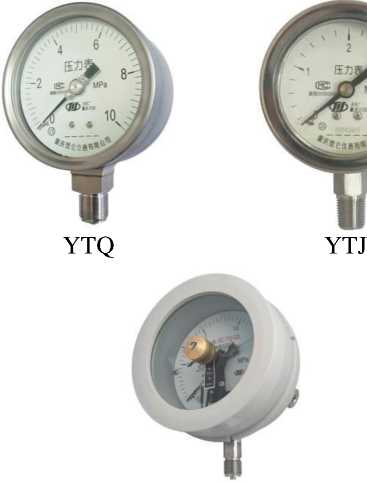

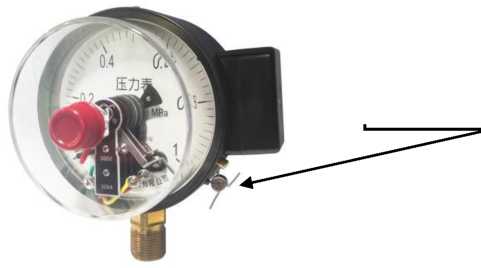

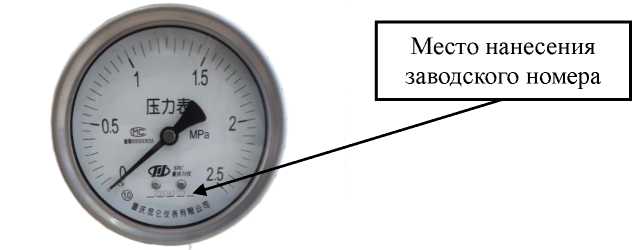

Модификация

Диапазоны измерений, МПа ¹⁾’²⁾

YTH(N)-100, YTH(N)-114, YTH(N)-150,

YTH(N)-160, YTH(N)-200, YTH(N)-250,

YTQ(N)-100, YTQ(N)-160,

YQS-4.5, YX-100,

YXCH(N)-100, YXCH(N)-150, YXZH(N)-100,

YXZH(N)-150, YXG(N)-100, YXG(N)-150,

YXCB-100, YXCB-150, YXZB-100,YXZB-150

от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1;

от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6;

от 0 до 10; от 0 до 16;

от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250

YTH(N)-60,

YXH(N)-60,

YXCH(N)-60

от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6;

от 0 до 1;

от 0 до 1,6; от 0 до 2,5;

от 0 до 4; от 0 до 6; от 0 до 10;

от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100

YQF(N)-40, YQF(N)-50,

YTJ-40, YTJ-50, YCS(N)-100, YCS(N)-150

от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4;

от 0 до 0,6; от 0 до 1;

от 0 до 1,6; от 0 до 2,5;

от 0 до 4; от 0 до 6; от 0 до 10

Y-100M3, YTH(N)-60M3, YTH(N)-100M3,

от 0 до 0,1;

от 0 до 1;

от 0 до 10;

Модификация

Диапазоны измерений, МПа ¹⁾’²⁾

YTH(N)-150M3, YTQ(N)-60M3, YTQ(N)-100M3, YTQ(N)-150M3, YQS-60M3, YQS-100M3, YQS-150М3, YX-60M3, YX-100M3, YX-150M3

от 0 до 0,16; от 0 до 1,6; от 0 до 16; от 0 до 0,25; от 0 до 2,5; от 0 до 25; от 0 до 0,4; от 0 до 4;    от 0 до 40;

от 0 до 0,6; от 0 до 6;    от 0 до 60

Примечания:

• ¹⁾ Конкретное значение указано в паспорте манометра;

• ²⁾ Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации.

Диапазон установок приборов с сигнализирующим устройством составляет от 0 % до 100 % диапазона измерений.

Наименование характеристики

Модификация

Значения

Пределы   допускаемой

основной   приведенной

погрешности измерений давления, % от диапазона измерений ¹⁾

YTH(N)-100, YTH(N)-114, YTH(N)-150, YTH(N)-160, YTH(N)-200, YTH(N)-250,

YTQ(N)-100, YTQ(N)-160, YQS-4.5, YX-100, YXCH(N)-100, YXCH(N)-150, YXZH(N)-100, YXZH(N)-150, YXG(N)-100, YXG(N)-150, YXCB-100, YXCB-150, YXZB-100, YXZB-150 YCS(N)-100, YCS(N)-150, Y-100M3, YTH(N)-100M3, YTH(N)-150M3, YTQ(N)-100M3, YTQ(N)-150M3, YQS-100M3, YQS-150M3, YX-100M3, YX-150M3

±1,0;

±1,6; ±2,5

YTH(N)-60, YXH(N)-60, YXCH(N)-60, YQF(N)-40, YQF(N)-50, YTJ-40, YTJ-50, YTH(N)-60M3, YTQ(N)-60M3, YQS-60M3, YX-60M3

±1,6;

±2,5

Вариация показаний, % ¹⁾

YTH(N)-100, YTH(N)-114, YTH(N)-150, YTH(N)-160, YTH(N)-200, YTH(N)-250,

YTQ(N)-100, YTQ(N)-160, YQS-4.5, YX-100, YXCH(N)-100, YXCH(N)-150, YXZH(N)-100, YXZH(N)-150, YXG(N)-100, YXG(N)-150, YXCB-100, YXCB-150, YXZB-100, YXZB-150 YCS(N)-100, YCS(N)-150, Y-100M3, YTH(N)-100M3, YTH(N)-150M3, YTQ(N)-100M3, YTQ(N)-150M3, YQS-100M3, YQS-150M3, YX-100M3, YX-150M3

1,0; 1,6;

2,5

YTH(N)-60, YXH(N)-60, YXCH(N)-60,

YQF(N)-40, YQF(N)-50, YTJ-40, YTJ-50,

YTH(N)-60M3, YTQ(N)-60M3, YQS-60M3, YX-60M3

1,6; 2,5

Пределы   допускаемой

дополнительной погрешности, вызванной отклонением температуры         от

нормальных условий, % от диапазона измерений / 10 °C

все модификации

±0,4

Примечания:

¹⁾ Конкретное значение указано в паспорте манометра.

Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства

Наименование характеристики

Габаритные размеры (Диаметр корпуса^ширина^высота), мм, не более

Масса, кг, не более

YTH(N)-60

65x34x96

0,23

YTH(N)-100

101x54x138

0,75

YTH(N)-114

117x54x156

1,00

YTH(N)-150

150x54x195

1,50

YTH(N)-160

161x54x202

1,60

YTH(N)-200

200x51x242

2,40

YTH(N)-250

250x51x290

3,50

YTQ(N)-100

100x58x138

1,00

YTQ(N)-160

163x75x208

1,60

YQS-4.5

150x83x180

1,20

YX-100

121x105x146

0,90

YXH(N)-60

64x61x92

0,32

YXCH(N)-60

64x61x92

0,32

YXCH(N)-100

144x110x140

1,30

YXCH(N)-150

193x110x190

1,80

YXZH(N)-100

144x110x140

1,30

YXZH(N)-150

193x110x190

1,80

YXG(N)-100

144x110x140

1,30

YXG(N)-150

193x110x190

1,80

YXCB-100

126x139x165

2,35

YXCB-150

169x147x208

3,80

YXZB-100

126x139x165

2,35

YXZB-150

169x147x208

3,80

YQF(N)-40

47x27x74

0,09

YQF(N)-50

58x29x82

0,12

YTJ-40

47x26x68

0,09

YTJ-50

58x29x82

0,12

YCS(N)-100

101x85x140

1,38

YCS(N)-150

150x85x190

2,50

Y-100M3

101x360x360

20,00

YTH(N)-60M3

64x360x360

20,00

YTH(N)-100M3

101x360x360

20,00

YTH(N)-150M3

150x360x360

20,00

YTQ(N)-60M3

64x360x360

20,00

YTQ(N)-100M3

101x360x360

20,00

YTQ(N)-150M3

150x360x360

20,00

YQS-60M3

64x360x360

20,00

YQS-100M3

101x360x360

20,00

YQS-150M3

150x360x360

20,00

YX-60M3

64x360x360

20,00

YX-100M3

101x360x360

20,00

Наименование характеристики

Габаритные размеры (Диаметр корпуса^ширина^высота), мм, не более

Масса, кг, не более

YX-150M3

150x360x360

20,00

Напряжение питания, В ¹⁾ - YX, YXH, YXCH, YXCB

220/380

- YXZH, YXZB

24

- YXG

8

Нормальные условия измерений:

температура окружающей среды, °С

от +15 до +25

относительная влажность, %, не более

85

атмосферное давление, кПа

от 84,0 до 106,7

Рабочий диапазон температур окружающего воздуха,

- исполнение без заполнения демпфирующей жидкостью

от -60 до +70

- исполнение с заполнением демпфирующей жидкостью

от -55 до +70

Средняя наработка на отказ, ч

80000

Средний срок службы приборов, лет, не менее

8

Примечания:

¹⁾ Для манометров с электрическим контактом (с сигнализирующим устройством).

Количество срабатываний контактов сигнализирующего устройства, не менее 30000 раз.
