Номер по Госреестру СИ: 92438-24
92438-24 Преобразователи давления
(WIN10)
Назначение средства измерений:
Преобразователи давления WIN10 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного давлений (в т.ч. разрежения) и абсолютного давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока, а также цифровой выходной сигнал HART и Modbus.

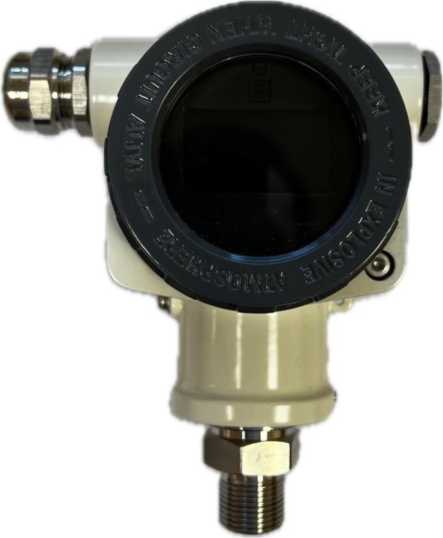

Внешний вид.
Преобразователи давления
Рисунок № 1

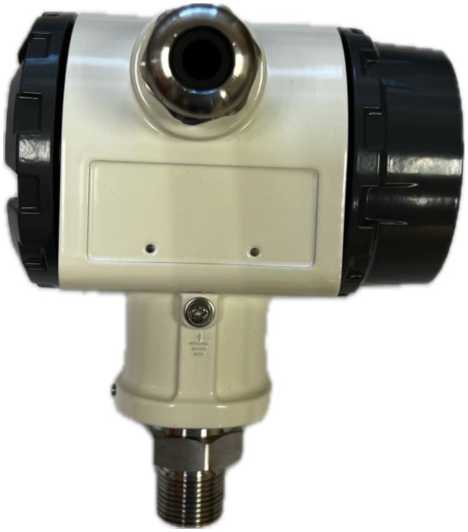

Внешний вид.
Преобразователи давления
Рисунок № 2

Внешний вид.
Преобразователи давления
Рисунок № 3

Внешний вид.
Преобразователи давления
Рисунок № 4
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей
исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WTS-H |
|
Номер версии ПО, не ниже |
1.6 |
|
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Назначение приборов» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1^107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия WINTERS INSTRUMENTS.
ПравообладательWINTERS INSTRUMENTS, Китай
Адрес: 8L,1F,No. 499, Riying Bei Road, Shanghai Pilot Free Trade Zone, China
Е-mail: rzhang@winters.com
Web-сайт: www.cn-winters.com
Изготовитель
WINTERS INSTRUMENTS, КитайАдрес: 8L,1F,No. 499, Riying Bei Road, Shanghai Pilot Free Trade Zone, China Е-mail: rzhang@winters.com
Web-сайт: www.cn-winters.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
WINTERS INSTRUMENTS, КитайАдрес: 8L,1F,No. 499, Riying Bei Road, Shanghai Pilot Free Trade Zone, China
Е-mail: rzhang@winters.com
Web-сайт: www.cn-winters.com
Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока или цифровой сигнал.
Конструктивно преобразователи выполнены в цилиндрическом корпусе с винтовой крышкой, внутри которого расположены первичный преобразователь и электронный блок (вторичный преобразователь). В нижней части преобразователей для подачи измеряемого давления расположен резьбовой штуцер. Под винтовой крышкой преобразователя расположены клеммы для подсоединения внешних электрических цепей.
Преобразователи давления могут отличаться диапазонами измерений, выходными сигналами и наличием LED-дисплея или OLED-дисплея. Конкретные характеристики определяются в соответствии с кодом заказа, согласно таблице 1.
Таблица 1 - Код заказа преобразователей давления
|
Наименование параметра |
Обозначение |
Примечание |
|
Преобразователь давления |
WIN10 |
- |
|
Измеряемое деление |
02 |
Избыточное давление |
|
03 |
Абсолютное давление | |
|
Диапазона измерений |
(указывается нижний и верхний предел измерений и единица измерений) |
Значение верхнего и нижнего предела измерений приведены в таблице 3 |
|
Погрешность измерений |
2 |
±0,1 |
|
5 |
±0,075 | |
|
Выходной сигнал |
1 |
4-20 мА совместно с протоколом HART |
|
2 |
Modbus |
таблицы 1 - Код заказа п
|
Дисплей |
0 |
Без дисплея |
|
Е |
OLED-дисплей | |
|
С |
LED-дисплей | |
|
Маркировка взрывозащиты |
S |
Без взрывозащиты |
|
X |
1 Ex db IIC T6 Gb X | |
|
I |
Ex tb IIIC T80°C Db X | |
|
Заполняющее масло |
B1 |
Стандартное масло |
|
B2 |
Инертное масло | |
|
Дополнительные параметры |
— |
— |
Общий вид преобразователей и место нанесения заводского номера приведены на рисунках 1 и 2.
Рисунок 1 - Общий вид преобразователей давления с дисплеем


/Z Преобразователь
ii давления
if Модель: WIN10-O3(O-10OKPa)SlEXB12MSSO0O0 S/N:W123
W Источник алектропитания: 24 В ПОСТОЯННОГО тока Категория заш •f Категория взрыаобезопасности: 1Ех db ПС Т6А5А4 Gb ’ Точность измерения: 0.075
Выходной сигнал-. 4-20 мА+НАРП
Место нанесения серийного номера

Рисунок
■се \За^^Р51ско^1^ЕГн5
, 8L,1F, N0.499, RiyingBei Road,
Sianglial Pilot Free Trade Zone, ChlnaX^w л:й!!91цядб11в18бских=^|ф||щн11и111 етодом
Серийный номер пре—раз--------й--в"чидви^рабск«
гравировки на техническую табличку, прикрепленную к корпусу. Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Метрологические и основные технические характеристики приведены в таблицах 3 - 4.
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Верхний предел измерений избыточного давления, МПа 1) 2) |
от 0,1 до 60,0 |
|
Нижний предел измерений избыточного давления, МПа 1) 2) |
от минус 0,1 до 0,0 |
|
Верхний предел измерений абсолютного давления, МПа (абс.) 1) 2) |
от 0,1 до 25 |
|
Нижний предел измерений абсолютного давления, МПа (абс.) 1) 2) |
0 |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений 3) |
±0,1; +0,075 |
|
Пределы допускаемой дополнительной приведенной погрешности вызванной изменением температуры окружающей среды, %/10 °C от диапазона изменения |
± 0,2 |
|
Примечания:
| |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Выходной сигнал:
|
от 4 до 20 HART, Modbus |
|
Напряжение питания постоянного тока, В |
от 10 до 30 |
|
Масса преобразователя, кг, не более |
1,2 |
|
Габаритные размеры преобразователей, мм, не более |
155x130x120 |
|
Нормальные условия измерений:
|
от +21 до +25 95 от 84 до 106 |
таблиц 4 - Основные технические
|
Рабочие условия измерений:
|
от -40 до +85 95 от 86 до 106 |
|
Маркировка взрывозащиты |
1 Ex db IIC T6 Gb X; Ex tb IIIC T80°C Db X |
