Позиция

Описание позиции

Код

Описание кода

1

Обозначение типа

TER

Преобразователи температуры TER

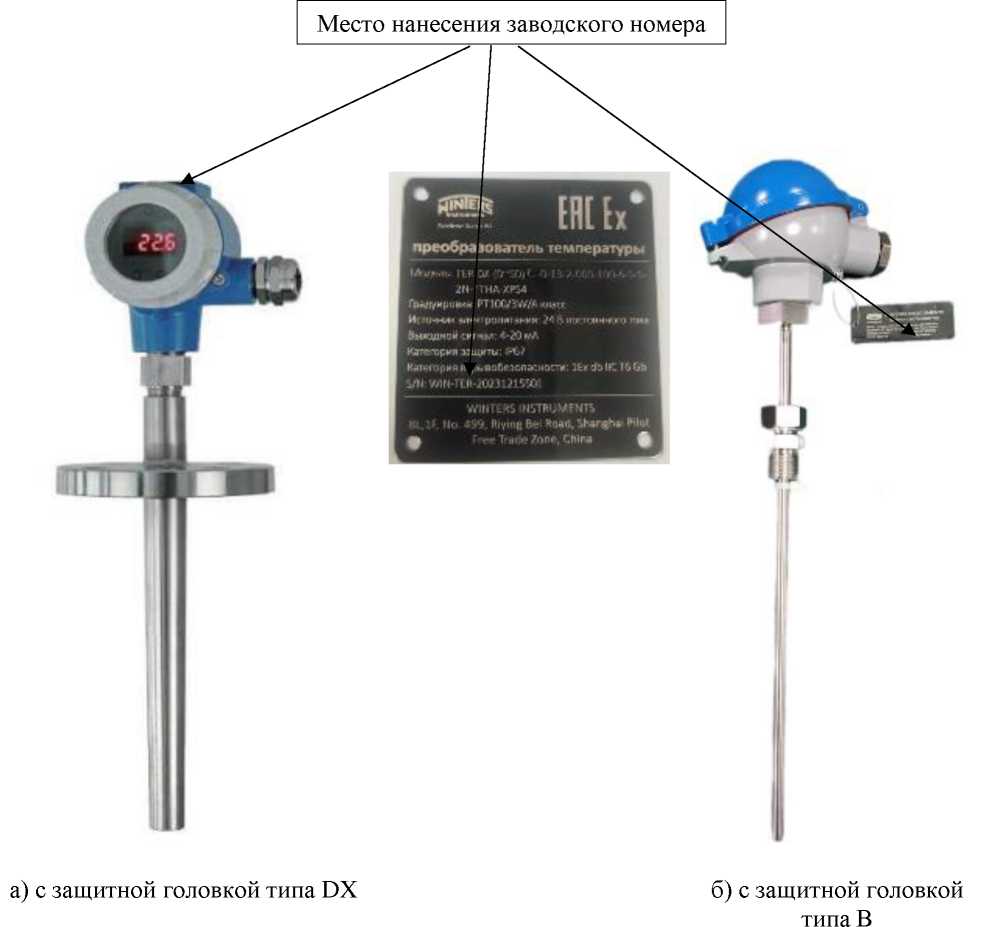

2

Тип защитной головки

BS

Защитная головка типа B

DG

Защитная головка типа DG с дисплеем (опционально взрывозащищенная)

EX

Взрывозащищенная защитная головка

DX

Защитная    головка    (опционально

взрывозащищенная)

DD

Защитная головка с двумя кабельными каналами с дисплеем (опционально взрывозащищенная)

3

Диапазон измерений температуры

(X~Y)°C

Где: X - нижний предел диапазона измерений температуры;

Y - верхний предел диапазона измерений температуры

4

Наличие дисплея

0

Без дисплея

E

С дисплеем (доступно с защитными головками DG, DX и DD)

5

Количество ЧЭ, схема соединения внутренних проводов

12

Один ЧЭ с двухпроводной схемой соединения внутренних проводов

13

Один ЧЭ с трёхпроводной схемой соединения внутренних проводов

14

Один ЧЭ с четырёхпроводной схемой соединения внутренних проводов

22

Два ЧЭ с двухпроводной схемой соединения внутренних проводов

23

Два ЧЭ с трёхпроводной схемой соединения внутренних проводов

24

Два ЧЭ с четырёхпроводной схемой соединения внутренних проводов

6

Класс допуска

1

В

2

А

3

АА (1/3 В)

7

Габаритные размеры удлинительной горловины (ДлинахДиаметр), мм

000

отсутствует

075

75x14

100

100x14

125

125x14

150

150x14

8

Длина измерительной вставки (зонда), мм

050

50

100

100

150

150

200

200

250

250

XXX

В соответствии с заказом (шаг 50 мм)

999

1000

Позиция

Описание позиции

Код

Описание кода

9

Диаметр измерительной вставки (зонда), мм

6

6

ХХ

В соответствии с заказом (но не более 20 мм)

10

Материал измерительной вставки (зонда)

S

316SS

L

316LSS

11

Тип резьбы

0

Без резьбы

1

Фиксированное резьбовое соединение

2

Подвижное резьбовое соединение

12

Тип присоединения к процессу

00

Без резьбы

ZM

M20x1,5

2G

G1/2

4G

G1/4

2N

NPT

4N

% NPT

ХХ

В соответствии с заказом

13

Вид конструктивного исполнения, тип выходного сигнала

0

Защитная головка без клеммной колодки и без ИП

1

Защитная головка с клеммной колодкой без ИП

TTIR

Защитная головка с клеммной колодкой и ИП (от 4 до 20 мА)

TTIS

Защитная головка с клеммной колодкой и ИП (от 4 до 20 мА, ±0,2 %) (с взрывозащитой вида искробезопасная цепь «i»)

TTHA

Защитная головка с клеммной колодкой и ИП (HART, ±0,2 %) (с взрывозащитой вида искробезопасная цепь «i»)

14

Тип исполнения

XPS0

Общепромышленное исполнение

XPS3

Взрывозащищенное исполнение

XPS4

Взрывозащищенное исполнение (с взрывозащитой вида искробезопасная цепь «i»)

XPS5

Взрывозащищенное исполнение

XPS6

Взрывозащищенное исполнение (1Ex db IIC T6 Gb)

Наименование

Обозначение

Количество

Преобразователь температуры

TER

1 шт.

Паспорт

-

1 экз.

Наименование характеристики

Значение

Диапазон измерений температуры ТС в зависимости от типа ЧЭ⁽¹⁾, °С

• - тонкопленочный

• - проволочный

от -50 до +500 от -196 до +600

Условное обозначение номинальной статической характеристики преобразования (НСХ)

по ГОСТ 6651-2009

Pt100

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом

100

Класс допуска ЧЭ преобразователя по ГОСТ 6651-2009

АА (1/3 В), А, В

Допуск ЧЭ по ГОСТ 6651-2009, °С: - для тонкопленочных ЧЭ

• - класс АА (1/3 В)

• - класс А

• - класс В

+(0,1 + 0,0017^|г|)⁽²⁾ (от 0 до +150 °С); ±(0,15 + 0,002-|f|) (от -30 до +300 °С); +(0,30 + 0,005^ |?|) (от -50 до +500 °С)

- для проволочных ЧЭ

• - класс АА (1/3 В)

• - класс А

• - класс В

±(0,1 + 0,0017^|Г|) (от -50 до +250 °С); ±(0,15 + 0,002-|f|) (от -100 до +450 °С); ±(0,30 + 0,005-|f|) (от -196 до +600 °С)

Тип выходного сигнала (для термопреобразователей с ИП)

от 4 до 20 мА, от 4 до 20 мА/HART

Пределы допускаемой основной приведенной погрешности ИП, % (от диапазона измерений)

±0,2

Пределы допускаемой дополнительной приведенной погрешности при изменении температуры от +23 до +27 °С включ. на каждый 1 °С, %/1 °С

±0,0025

Наименование характеристики

Значение

Диаметр измерительной вставки (зонда),⁽¹⁾ мм

от 6 до 20

Длина измерительной вставки (зонда)⁽²⁾, мм

от 50 до 1000

Габаритные размеры удлинительной шейки (длина^диаметр), мм

75x14

100x14

125x14

150x14

Масса, кг, не более

5,0

Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее

100

Выходной сигнал постоянного тока (для термопреобразователей с ИП), мА

от 4 до 20

Напряжение питания постоянного тока (для термопреобразователей с ИП), В

от 12 до 28

Нормальные условия эксплуатации (для термопреобразователей с ИП): - температура окружающей среды, °С

от +23 до +27

Рабочие условия эксплуатации:

• - диапазон температур окружающего воздуха термопреобразователей в зависимости от конструктивного исполнения, °С

• - с защитной головкой без дисплея

• - с защитной головкой с дисплеем

• - относительная влажность воздуха, %, не более

от -40 до +85 от -40 до +80

95

Маркировка взрывозащиты

1Ex db IIC T6 Gb

Средняя наработка до отказа, ч, не менее

40 000

Средний срок службы, лет, не менее

8

Примечания:

• ⁽¹⁾ - другой диаметр по специальному заказу.

• ⁽²⁾ - более по специальному заказу.
