Номер по Госреестру СИ: 92479-24
92479-24 Штангенциркули
(Обозначение отсутствует)
Назначение средства измерений:
Штангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Внешний вид.
Штангенциркули
Рисунок № 1
Внешний вид.
Штангенциркули
Рисунок № 2
Внешний вид.
Штангенциркули
Рисунок № 3
Внешний вид.
Штангенциркули
Рисунок № 4
Внешний вид.
Штангенциркули
Рисунок № 5
Внешний вид.
Штангенциркули
Рисунок № 6
Внешний вид.
Штангенциркули
Рисунок № 7
Внешний вид.
Штангенциркули
Рисунок № 8
Внешний вид.
Штангенциркули
Рисунок № 9
Внешний вид.
Штангенциркули
Рисунок № 10
Общие сведения
Дата публикации - 24.03.2025
Срок свидетельства - 28.06.2029
Номер записи - 194326
ID в реестре СИ - 1417329
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЩЦЦ-I-150-0,01, ЩЦ-I-125-0,05, ШЦК-I, ШЦ-III-400-0,05, ШЦ-III, ШЦ-I-125, ШЦ-I, Штангенциркуль ШЦ-I-150-0,05, Штангенциркуль ШЦ-I-125-0,05, Штангенциркуль ШЦ-1-150-0,05, Штангенциркуль ШЦ -II-500-0,05, модификация ШЦ-III-1000-0,1, модификация ШЦ-I, модификации ШЦЦ-I, модификации ШЦК-I, модификации ШЦ-I, мод. ШЦК-I-300-0,01,
Производитель
Изготовитель - YICHUN HERMAN TRADE CO.
Страна - РОССИЯ
Населенный пункт - LTD, YICHUN CITY, China
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 347
Выдано извещений - 1
Кол-во периодических поверок - 30
Кол-во средств измерений - 22
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1559 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (14)
№561 от 2025.03.24 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 июня 2024 г. № 1559 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Штангенциркули (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².
В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.
Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.
Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.
Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".
Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Штангенциркули (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 9 | 9 | 5 | 4 | 0 | 9 | 5 | 4 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 3 | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 14 | 14 | 13 | 1 | 0 | 14 | 13 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 298 | 116 | 297 | 1 | 0 | 298 | 297 | 1 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 3 | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Штангенциркули (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.2 «Описание изделия» паспортов «Паспорт. 26.51.33.121-008-403238422017. Штангенциркуль модификация ШЦ-I, «Паспорт.
Штангенциркуль
Штангенциркуль
Штангенциркуль
Штангенциркуль
Штангенциркуль
модификация модификация модификация модификация модификация
ШЦ-П ШЦ-Ш, ШЦК-I, шцц-i, Ш^Ц^Ц-ТТ,
«Паспорт.
«Паспорт. «Паспорт. «Паспорт. «Паспорт.
26.51.33.121-008-40323842-2017.
26.51.33.121-008-40323842-2017.
26.51.33.121-008-40323842-2017.
26.51.33.121-008-40323842-2017.
26.51.33.121-008-40323842-2017.
26.51.33.121-008-40323842-2017.
Штангенциркуль модификация ШЦ^Ц-Ш.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Штангенциркули».
ПравообладательYTCHUN HERMAN TRADE CO., LTD, Китай
Адрес: 1299 JTANCHENG AVENUE, KANGLE STREET, WANZAT COUNTY, YTCHUN CITY, JIANGXI PROVINCE, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 4954813380
E-mail: info@prommashtest.ru
Штангенциркули выпускаются в следующих модификациях:
ШЦ-I, ШЦ-II, ШЦ-III - с отсчетом по нониусу;
ШЦК-I - с отсчетом по круговой шкале;
ШЦЦ-I, ШЦЦ-П, ШЦЦ-Ш - с цифровым отсчетным устройством.
Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули модификаций ШЦ-I, ШЦК-I и ШЦЦ-I оснащаются глубиномером.
Принцип действия штангенциркулей модификаций ШЦ-I, ШЦ-II, ШЦ-Ш (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка может быть цельно фрезерованной или скрепляться с нониусом при помощи винтов.
Принцип действия штангенциркулей модификаций ШЦК-I (с отсчётом по круговой шкале) и глубиномером основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом, расположенным в средней или задней части рамки.
Принцип действия штангенциркулей модификаций ШЦЦ-I, ШЦЦ-II, ШЦ^Ц-Ш (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Кнопка (ABS) активирует функцию, которая позволяет переключать штангенциркуль из режима абсолютных измерений в режим относительных. Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Штангенциркули модификаций ШЦ-I, ШЦЦ-I и ШЦК-I двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности, по которой двигается подвижная рамка, зажимающего элемента, отсчетного устройства, глубиномера, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров.
Штангенциркули двусторонние модификаций ШЦ-П, ШЦЦ-П без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно, и губок с кромочными измерительными поверхностями для измерения наружных размеров.
Штангенциркули модификаций ШЦ-Ш, ШЦЦ-Ш односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.
Штангенциркули с отсчетом по нониусу и ценой деления 0,1 мм имеют исполнения 1 или 2, отличающиеся погрешностью измерений.
Пример условного обозначения:
- для штангенциркулей модификации ШЦ-I с диапазоном измерений от 0 до 250 мм и значением отчета по нониусу 0,05 мм:
ШЦ-1-250-0,05
- для штангенциркулей модификации ШЦ-I с диапазоном измерений от 0 до 150 мм, значением отчета по нониусу 0,1 мм исполнения 1:
ШЦ-1-250-0,1-1
- для штангенциркулей модификации ШЦ-II с диапазоном измерений от 0 до 200 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-П-200-0,05
- для штангенциркулей модификации ШЦ-Ш с диапазоном измерений от 0 до 400 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-Ш-400-0,05
- для штангенциркулей модификации ШЦК-I с диапазоном измерений от 0 до 300 мм и значением отсчета по круговой шкале 0,01 мм:
ШЦК-1-300-0,01
- для штангенциркулей модификации ШЦЦ-I с диапазоном измерений от 0 до 150 мм с шагом дискретности 0,01 мм:
ШЦЦ-1-150-0,01
- для штангенциркулей модификации ШЦЦ-II с диапазоном измерений от 0 до 400 мм с шагом дискретности 0,01 мм:
ШЦЦ-П-400-0,01
- для штангенциркулей модификации ШЦЦ-Ш с диапазоном измерений от 0 до 1000 мм с шагом дискретности 0,01 мм:
ШЦЦ-Ш-1000-0,01
По заказу потребителя, у штангенциркулей с отсчётом по нониусу на штангу может быть дополнительно нанесена шкала в дюймах, у штангенциркулей с цифровым отсчётным устройством шкала на штангу может не наносится, или наносится в миллиметрах или в миллиметрах и дюймах.
Заводской номер наносится на оборотную поверхность штанги или на не рабочую часть лицевой поверхности штанги в виде цифрового обозначения, состоящего из арабских цифр в виде лазерной гравировки. Общий вид и места нанесения заводского номера представлены на рисунке 10.
Нанесение знака поверки на средство измерений не предусмотрено.
Товарный знак изготовителя наносится на нерабочую лицевую поверхность штанги. Пломбирование штангенциркулей не предусмотрено.
Общий вид штангенциркулей указан на рисунках 1-7.
Схемы обозначения губок штангенциркулей приведены на рисунке 11.
Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификаций Ш^Т^Ц-Т, ШЦЦ-II и ШЦЦ-Ш приведены на рисунке 8.
Варианты исполнения штанги для штангенциркулей модификаций ШЦ^Ц-Т, Ш^ЦЦ-ТТ и ШЦЦ-ТТТ приведены на рисунке 9.

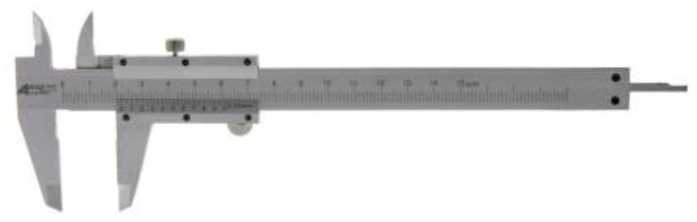

Рисунок 1 - Общий вид штангенциркулей модификации ШЦ-I

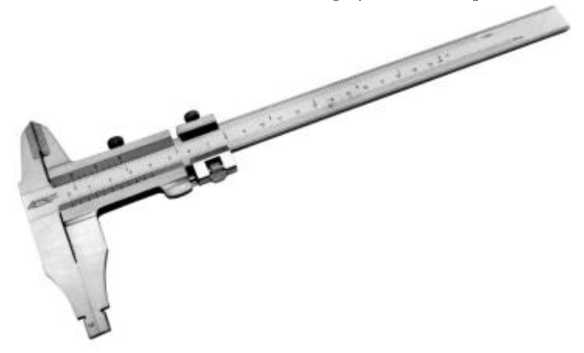

Рисунок 2 - Общий вид штангенциркулей модификации ШЦ-П

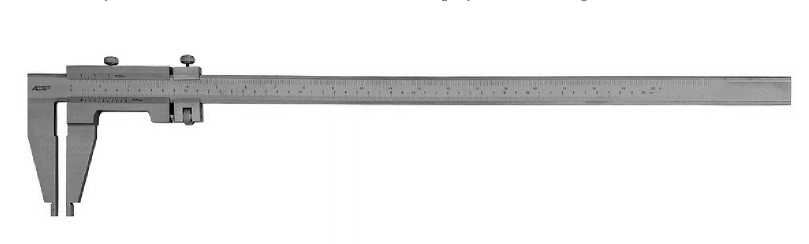

Рисунок 3 - Общий вид штангенциркулей модификации ШЦ-Ш

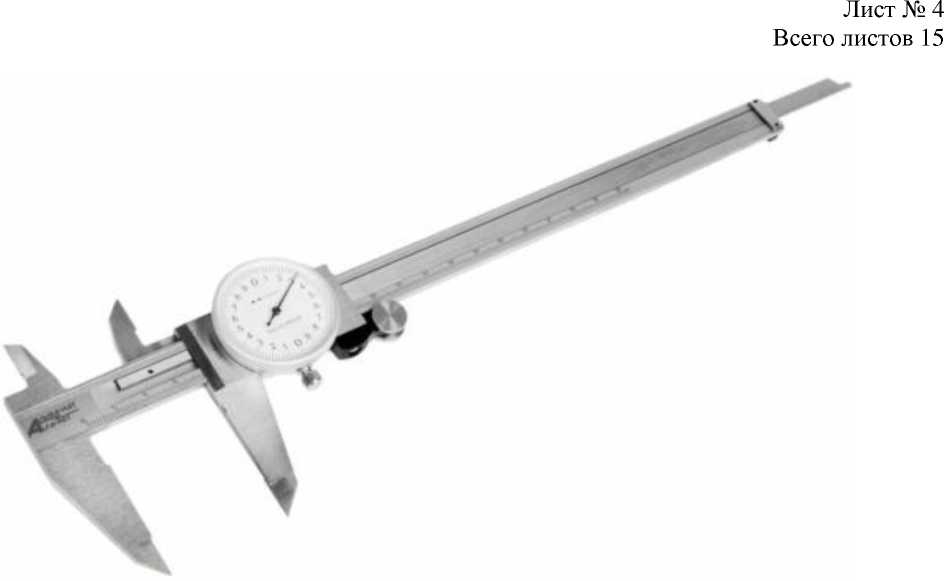

Рисунок 4 - Общий вид штангенциркулей модификации ШЦК-I

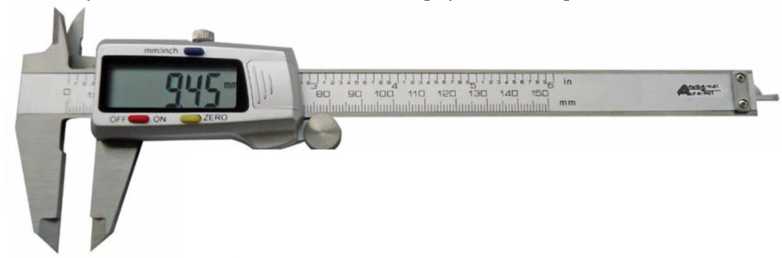

Рисунок 5 - Общий вид штангенциркулей модификации ШЦЦ-I

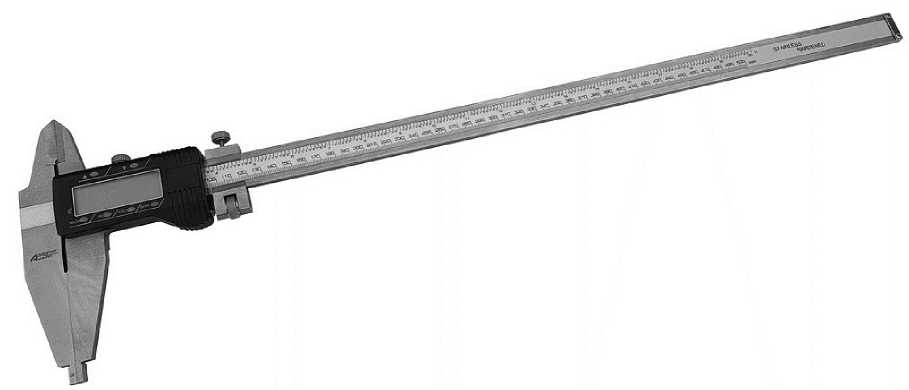

Рисунок 6 - Общий вид штангенциркулей модификации ШЦЦ-II

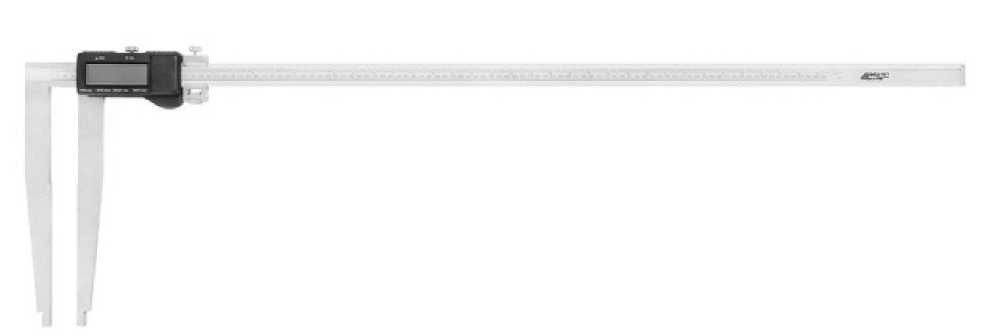

Рисунок 1 - Общий вид штангенциркулей модификации Ш^Ц^Ц-III
г1
}1(| ЯВЯ|£|В||В
□
»адо
Рисунок 8 - Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ШЦЦ-I, ШЦЦ-II, ШЦЦ-Ш

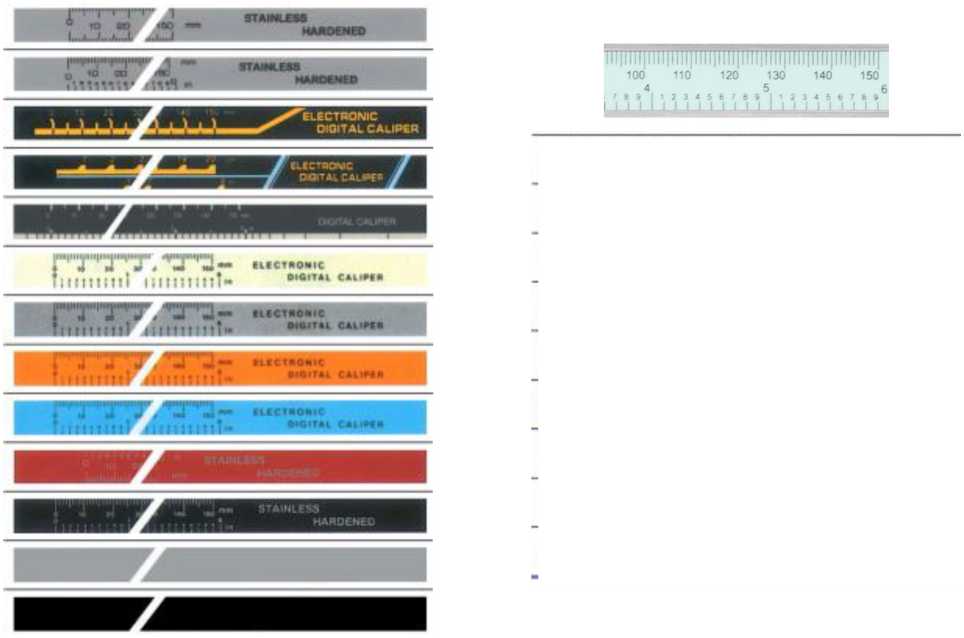

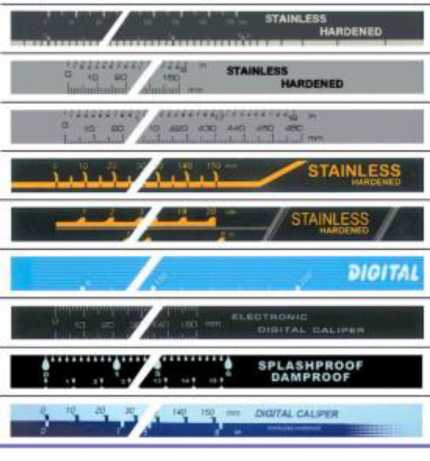

Рисунок 9 - Варианты исполнения штанги для штангенциркулей модификации ШЦЦ-I, ШЦ^Ц-П, Ш^Ц^Ц-ПТ
Место нанесения заводского номера

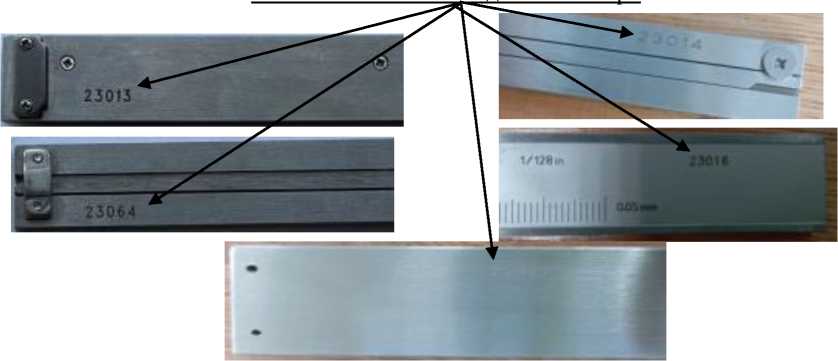

Рисунок 10 - Общий вид и место нанесения заводского номера на штангенциркули
а)

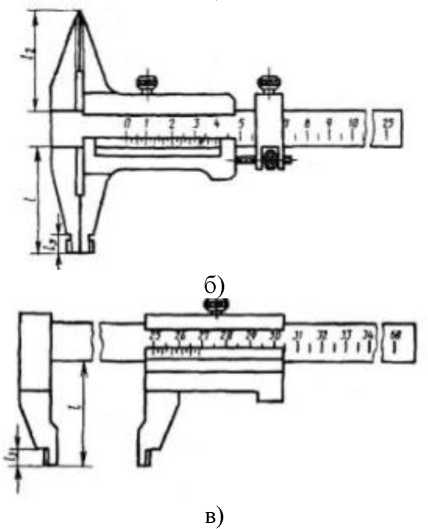

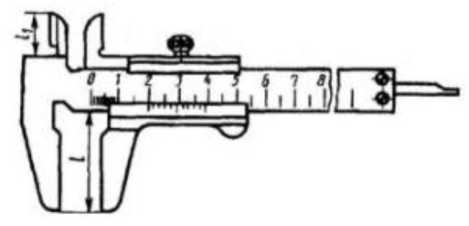

Рисунок 11 - Схемы обозначения губок штангенциркулей модификаций: а) ШЦ-I, ШЦЦ-I, ШЦК-I; б) ШЦ-П, ШЦЦ-II; в) ШЦ-Ш, ШЦЦ-Ш
Таблица 7 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль |
.1) |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Элемент питания2) |
- |
1 шт. |
|
Паспорт для модификаций:
|
«Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦ-I» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦ-П» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦ-Ш» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦК-I» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦЦ-I» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации Ш^Ц^Ц-П» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации Ш^Ц^Ц-Ш» |
1 экз. 1) |
| ||
Таблица 1 - Диапазоны измерений, значения отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства) и размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями штангенциркулей
|
Модификация |
Диапазон измерений наружных размеров, мм |
Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
|
1 |
2 |
3 |
4 |
|
ШЦ-I |
от 0 до 125 |
0,05 |
- |
|
от 0 до 125 |
0,1 | ||
|
от 0 до 150 |
0,05 |
|
1 |
2 |
3 |
4 |
|
ШЦ-I |
от 0 до 150 |
0,1 |
- |
|
от 0 до 200 |
0,05 | ||
|
от 0 до 200 |
0,1 | ||
|
от 0 до 250 |
0,05 | ||
|
от 0 до 250 |
0,1 | ||
|
от 0 до 300 |
0,05 | ||
|
от 0 до 300 |
0,1 | ||
|
ШЦ-П |
от 0 до 200 |
0,05 |
10 |
|
от 0 до 200 |
0,1 |
10 | |
|
от 0 до 250 |
0,05 |
10 | |
|
от 0 до 250 |
0,1 |
10 | |
|
от 0 до 300 |
0,05 |
10 | |
|
от 0 до 300 |
0,1 |
10 | |
|
от 0 до 400 |
0,05 |
10 / 20 | |
|
от 0 до 400 |
0,1 |
10 / 20 | |
|
от 0 до 500 |
0,05 |
10 / 20 | |
|
от 0 до 500 |
0,1 |
10 / 20 | |
|
от 0 до 630 |
0,05 |
10 / 20 | |
|
от 0 до 630 |
0,1 |
10 / 20 | |
|
от 0 до 800 |
0,05 |
10 / 20 | |
|
от 0 до 800 |
0,1 |
10 / 20 | |
|
от 0 до 1000 |
0,05 |
10 / 20 | |
|
от 0 до 1000 |
0,1 |
10 / 20 | |
|
от 0 до 1600 |
0,05 |
10 / 20 | |
|
от 0 до 1600 |
0,1 |
10 / 20 | |
|
ШЦ-Ш |
от 0 до 400 |
0,05 |
10 / 20 |
|
от 0 до 400 |
0,1 |
10 / 20 | |
|
от 0 до 500 |
0,05 |
10 / 20 | |
|
от 0 до 500 |
0,1 |
10 / 20 | |
|
от 0 до 630 |
0,05 |
10 / 20 | |
|
от 0 до 630 |
0,1 |
10 / 20 | |
|
от 0 до 800 |
0,05 |
10 / 20 | |
|
от 0 до 800 |
0,1 |
10 / 20 | |
|
от 0 до 1000 |
0,05 |
10 / 20 | |
|
от 0 до 1000 |
0,1 |
10 / 20 | |
|
от 0 до 1600 |
0,05 |
10 / 20 | |
|
от 0 до 1600 |
0,1 |
10 / 20 | |
|
ШЦК-I |
от 0 до 150 |
0,01 |
- |
|
от 0 до 150 |
0,02 | ||
|
от 0 до 150 |
0,05 | ||
|
от 0 до 200 |
0,01 | ||
|
от 0 до 200 |
0,02 | ||
|
от 0 до 200 |
0,05 | ||
|
от 0 до 300 |
0,01 | ||
|
от 0 до 300 |
0,02 | ||
|
от 0 до 300 |
0,05 |
Таблица 2 -
ы
|
Измеряемая длина, мм |
Предел допускаемой абсолютной погрешности измерений, мм (±) | ||||||
|
При значении отсчета по нониусу |
С ценой деления круговой шкалы отчетного устройства |
С шагом дискретности цифрового отсчетного устройства | |||||
|
0,05 |
0,1 для исполнения |
0,02 |
0,05 |
0,01 |
0,01 | ||
|
1 |
2 | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
До 100 включ. |
0,05 |
0,05 |
0,10 |
0,03 |
0,04 |
0,08 |
0,03 |
|
св. 100 до 200 включ. |
0,05 |
0,05 |
0,10 |
0,03 |
0,04 |
0,08 |
0,03 |
|
св. 200 до 300 включ. |
0,05 |
0,05 |
0,10 |
0,04 |
0,04 |
0,08 |
0,04 |
|
св. 300 до 400 включ |
0,05 |
0,10 |
0,10 |
- |
- |
- |
0,04 |
|
св. 400 до 600 включ. |
0,10 |
0,10 |
- |
- |
- |
- |
0,05 |
|
св. 600 до 800 включ. |
0,10 |
0,10 |
- |
- |
- |
- |
0,06 |
|
св. 800 до 1000 включ. |
0,10 |
0,10 |
- |
- |
- |
- |
0,07 |
|
св. 1000 до 1100 включ. |
0,25 |
0,15 |
- |
- |
- |
- |
0,08 |
|
св. 1100 до 1200 включ. |
0,25 |
0,16 |
- |
- |
- |
- |
0,09 |
|
св. 1200 до 1300 включ. |
0,25 |
0,17 |
- |
- |
- |
- |
0,10 |
|
св. 1300 до 1400 включ. |
0,25 |
0,18 |
- |
- |
- |
- |
0,12 |
Таблица 3 - Вылет губок для измерения наружных и внутренних размеров
|
Модификация (обозначение) |
l вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм |
11 вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм |
12 вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм |
13 вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм | |
|
не менее |
не более |
не менее |
не менее |
не менее | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ШЦ-1-125 |
35 |
50 |
15 |
- |
- |
|
ШЦ-1-150 |
38 |
70 |
15 |
- |
- |
|
ШЦ-1-200 |
48 |
70 |
16 |
- |
- |
|
ШЦ-1-250 |
50 |
70 |
16 |
- |
- |
|
ШЦ-1-300 |
50 |
70 |
16 |
- |
- |
|
ШЦ-П-200 |
50 |
70 |
- |
20 |
8 |
|
ШЦ-П-250 |
60 |
75 |
- |
25 |
10 |
|
ШЦ-П-300 |
55 |
100 |
- |
30 |
10 |
|
ШЦ-П-400 |
60 |
160 |
- |
35 |
10 |
|
ШЦ-П-500 |
80 |
160 |
- |
40 |
10 |
|
ШЦ-П-630 |
80 |
200 |
- |
40 |
10 |
|
ШЦ-П-800 |
80 |
200 |
- |
50 |
15 |
|
ШЦ-П-1000 |
80 |
200 |
- |
50 |
20 |
|
ШЦ-П-1600 |
100 |
300 |
- |
50 |
20 |
|
ШЦ-Ш-400 |
80 |
160 |
- |
- |
10 |
|
ШЦ-Ш-500 |
80 |
200 |
- |
- |
10 |
|
ШЦ-Ш-630 |
80 |
200 |
- |
- |
10 |
|
ШЦ-Ш-800 |
80 |
300 |
- |
- |
20 |
|
ШЦ-Ш-1000 |
100 |
300 |
- |
- |
20 |
|
ШЦ-Ш-1600 |
100 |
300 |
- |
- |
20 |
|
ШТ ЦК-1-150 |
48 |
70 |
16 |
- |
- |
|
Ш^ ЦК-1-200 |
38 |
70 |
16 |
- |
- |
|
Ш^ТК-I-300 |
50 |
70 |
16 |
- |
- |
|
ШЦЦ-1-125 |
35 |
50 |
15 |
- |
- |
|
ШЦЦ-1-150 |
38 |
70 |
15 |
- |
- |
|
ШЦЦ-1-200 |
48 |
70 |
16 |
- |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Ш^Ц^Ц-Т-250 |
50 |
70 |
16 |
- |
- |
|
ШЦЦ-1-300 |
55 |
100 |
16 |
- |
- |
|
ШЦЦ-П-200 |
48 |
70 |
16 |
- |
- |
|
Ш^Ц^Ц-П-250 |
50 |
70 |
16 |
- |
- |
|
Ш^Ц^Ц-П-300 |
55 |
100 |
16 |
- |
- |
|
Ш^Ц^Ц-П-400 |
80 |
160 |
- |
35 |
10 |
|
ШЦЦ-П-500 |
80 |
160 |
- |
40 |
10 |
|
Ш^Ц^Ц-ТТ-630 |
80 |
200 |
- |
40 |
10 |
|
ШЦЦ-П-800 |
80 |
200 |
- |
50 |
20 |
|
Ш^Ц^Ц-ТТ-1000 |
80 |
200 |
- |
50 |
20 |
|
Ш^Ц^Ц-ТТ-1600 |
100 |
300 |
- |
50 |
20 |
|
Ш^Ц^Ц-ТТI-400 |
80 |
160 |
- |
- |
10 |
|
Ш^Ц^Ц-ТТI-500 |
80 |
200 |
- |
- |
10 |
|
Ш^Ц^Ц-ТТТ-630 |
80 |
200 |
- |
- |
10 |
|
Ш^Ц^Ц-ТТТ-800 |
80 |
300 |
- |
- |
20 |
|
ШЦЦ-III-1000 |
100 |
300 |
- |
- |
20 |
|
ШЦЦ-Ш-1600 |
100 |
300 |
- |
- |
20 |
Таблица 4 -
|
Наименование характеристики |
Значение |
|
Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-I, Ш^Ц^Ц-Т, ШЦК-I, установленных на размер 10 мм, мм |
10-0,03 10+0,07 |
|
Ширина штрихов шкал штанги и нониуса, мм |
от 0,08 до 0,20 |
|
Степень защиты по ГОСТ 14254-96 для штангенциркулей модификации1): т^ц^ц-тт, ш^цц-ш, шц^ц-i |
ТР45 |
|
Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, %, не более |
от +15 до +25 80 |
|
1) Защита имеется только у штангенциркулей модификаций ШЦ^Ц-Т, Ш с соответствующей маркировкой |
ЦЦ-ТТ, ШЦЦ-ТТТ |
Таблица 5 - Усилие
|
Модификация (обозначение) |
Усилие перемещения, Н, не более |
|
ШЦ-Т-125 |
15 |
|
ШЦ-Т-150 |
15 |
|
ШЦ-Т-200 |
20 |
|
ШЦ-Т-250 |
20 |
|
ШЦ-Т-300 |
20 |
|
ШЦ-П-200 |
20 |
|
ШЦ-П-250 |
20 |
|
ШЦ-П-300 |
20 |
|
ШЦ-П-400 |
20 |
|
ШЦ-П-500 |
30 |
|
ШЦ-П-630 |
30 |
|
ШЦ-П-800 |
30 |
|
ШЦ-П-1000 |
30 |
|
ШЦ-П-1600 |
30 |
|
ШЦ-Ш-400 |
20 |
|
ШЦ-Ш-500 |
30 |
|
ШЦ-Ш-630 |
30 |
|
ШЦ-Ш-800 |
30 |
|
ШЦ-Ш-1000 |
30 |
|
ШЦ-Ш-1600 |
30 |
|
Ш^ЦК-Т-150 |
15 |
|
Ш^ЦК-Т-200 |
15 |
|
Ш^ЦК-Т-300 |
15 |
|
ШЦЦ-Т-125 |
15 |
|
ШЦЦ-Т-150 |
15 |
|
ШЦЦ-Т-200 |
15 |
|
Ш^Ц^Ц-Т-250 |
15 |
|
ШЦЦ-I-300 |
15 |
|
ШЦЦ-II-200 |
15 |
|
Ш^Ц^Ц-II-250 |
15 |
и масса
|
Модификация (обозначение) |
Диапазон измерений, мм |
Габаритные размеры (длина^ширина^высота), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
ШЦ-1-125 |
от 0 до 125 |
240x85x10 |
0,12 |
|
ШЦ-1-150 |
от 0 до 150 |
240x85x10 |
0,15 |
|
ШЦ-1-200 |
от 0 до 200 |
300x100x10 |
0,20 |
|
ШЦ-1-250 |
от 0 до 250 |
420x100x10 |
0,40 |
|
ШЦ-1-300 |
от 0 до 300 |
420x120x10 |
0,40 |
|
ШЦ-П-200 |
от 0 до 200 |
350x120x10 |
0,40 |
|
ШЦ-П-250 |
от 0 до 250 |
400x120x10 |
0,40 |
|
ШЦ-П-300 |
от 0 до 300 |
450x120x10 |
0,40 |
|
ШЦ-П-400 |
от 0 до 400 |
700x200x14 |
1,3 |
|
ШЦ-П-500 |
от 0 до 500 |
700x200x14 |
1,3 |
|
ШЦ-П-630 |
от 0 до 630 |
800x200x14 |
1,5 |
|
ШЦ-П-800 |
от 0 до 800 |
1200x250x20 |
3,1 |
|
ШЦ-П-1000 |
от 0 до 1000 |
1300x250x20 |
3,5 |
|
ШЦ-П-1600 |
от 0 до 1600 |
2000x350x30 |
7,0 |
|
ШЦ-Ш-400 |
от 0 до 400 |
600x160x15 |
1,2 |
|
ШЦ-Ш-500 |
от 0 до 500 |
700x170x15 |
1,3 |
|
ШЦ-Ш-630 |
от 0 до 630 |
800x170x15 |
1,4 |
|
ШЦ-Ш-800 |
от 0 до 800 |
1100x200x20 |
3,0 |
|
ШЦ-Ш-1000 |
от 0 до 1000 |
1200x200x20 |
3,4 |
|
ШЦ-Ш-1600 |
от 0 до 1600 |
2000x300x30 |
7,0 |
|
ШЦК-1-150 |
от 0 до 150 |
250x90x20 |
0,25 |
|
ШЦК-1-200 |
от 0 до 200 |
300x100x20 |
0,3 |
|
Ш^ ЦК-1-300 |
от 0 до 300 |
450x150x30 |
0,45 |
|
Ш^Ц^Ц-1-125 |
от 0 до 125 |
220x100x20 |
0,19 |
|
Ш^Ц^Ц-1-150 |
от 0 до 150 |
250x100x20 |
0,19 |
|
Ш^Ц^Ц-1-200 |
от 0 до 200 |
300x100x20 |
0,3 |
|
1 |
2 |
3 |
4 |
|
Ш^Ц^Ц-1-250 |
от 0 до 250 |
350x120x20 |
0,35 |
|
ШЦЦ-1-300 |
от 0 до 300 |
450x150x25 |
0,35 |
|
ШЦЦ-П-200 |
от 0 до 200 |
300x100x20 |
0,3 |
|
ШЦЦ-П-250 |
от 0 до 250 |
350x120x20 |
0,35 |
|
ШЦЦ-П-300 |
от 0 до 300 |
450x150x25 |
0,35 |
|
ШЦЦ-П-400 |
от 0 до 400 |
600x200x25 |
1,2 |
|
ШЦЦ-П-500 |
от 0 до 500 |
700x200x25 |
1,3 |
|
ШЦЦ-П-630 |
от 0 до 630 |
850x200x25 |
2,8 |
|
ШЦЦ-П-800 |
от 0 до 800 |
1200x250x30 |
3,2 |
|
Ш^Ц^Ц-11-1000 |
от 0 до 1000 |
1300x250x30 |
3,8 |
|
Ш^Ц^Ц-11-1600 |
от 0 до 1600 |
2000x300x30 |
8,0 |
|
Ш^Ц^Ц-Ш-400 |
от 0 до 400 |
600x200x25 |
1,2 |
|
ШЦЦ-Ш-500 |
от 0 до 500 |
700x200x25 |
1,3 |
|
Ш^Ц^Ц-Ш-630 |
от 0 до 630 |
850x200x25 |
2,8 |
|
Ш^Ц^Ц-Ш-800 |
от 0 до 800 |
1200x250x30 |
3,2 |
|
Ш^Ц^Ц-1П-1000 |
от 0 до 1000 |
1300x250x30 |
3,8 |
|
ШЦЦ-Ш-1600 |
от 0 до 1600 |
2000x300x30 |
8,0 |
