Номер по Госреестру СИ: 92617-24
92617-24 Индикаторы часового типа
(Обозначение отсутствует)
Назначение средства измерений:
Индикаторы часового типа (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

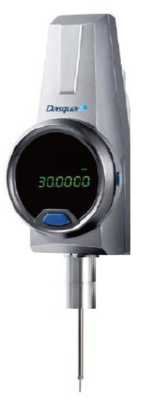

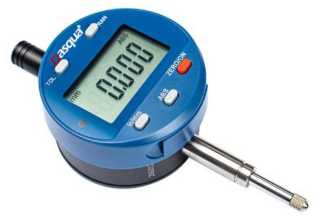

Внешний вид.
Индикаторы часового типа
Рисунок № 1
Внешний вид.
Индикаторы часового типа
Рисунок № 2
Внешний вид.
Индикаторы часового типа
Рисунок № 3
Внешний вид.
Индикаторы часового типа
Рисунок № 4
Внешний вид.
Индикаторы часового типа
Рисунок № 5
Внешний вид.
Индикаторы часового типа
Рисунок № 6

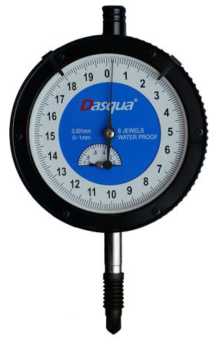

Внешний вид.
Индикаторы часового типа
Рисунок № 7
Внешний вид.
Индикаторы часового типа
Рисунок № 8
Внешний вид.
Индикаторы часового типа
Рисунок № 9

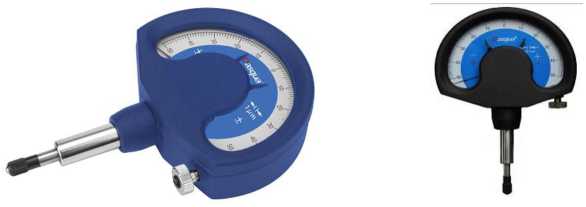

Внешний вид.
Индикаторы часового типа
Рисунок № 10
Общие сведения
Дата публикации - 12.07.2024
Срок свидетельства - 10.07.2029
Номер записи - 194460
ID в реестре СИ - 1417601
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИЧ-3, ИЧ-25, ИЧ-10, ИЧ 0-1, ИЧ, исполнение с циферблатным отсчетным устройством, исп. индикатор с цифровым отсчетным устройством, Индикатор 5260-4205 (0-12,7)-0,001, Dasqua. 2024, Индикатор 5121-3005 (0-1)-0,001, Dasqua, измерительная головка 50 мкм, 5900-1010 Dasqua, 5900-0025 Dasqua, 5260-4205 Dasqua, 5260-1105 Dasqua, 5121-1110, 5121-1105, 5121, -, (0-50,8) мм, (0-25,4) мм,
Производитель
Изготовитель - Dasqua Technology Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 366
Выдано извещений - 3
Кол-во периодических поверок - 49
Кол-во средств измерений - 205
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1635 от 2024.07.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Индикаторы часового типа (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dasqua Technology Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92617-24 10.07.2029 |
Индикаторы часового типа, Обозначение отсутствует Dasqua Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92744-24 26.07.2029 |
Штангенциркули, Обозначение отсутствует Dasqua Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
96749-25 29.10.2030 |
Глубиномеры микрометрические, Dasqua Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Индикаторы часового типа (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 15 | 11 | 11 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 33 | 20 | 25 | 8 | 0 | 33 | 25 | 8 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 2 | 1 | 2 | 0 | 3 | 1 | 2 | |
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 23 | 14 | 14 | 9 | 0 | 22 | 14 | 8 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 26 | 21 | 21 | 5 | 2 | 26 | 21 | 5 | ||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 1 | 4 | 1 | 0 | 5 | 4 | 1 | ||
| АО "ЦМИДИМ" (RA.RU.314725) | 15 | 15 | 15 | 0 | 0 | 15 | 15 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 40 | 18 | 36 | 4 | 0 | 40 | 36 | 4 | ||
| ПАО "ЯКОВЛЕВ" (0334) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 184 | 180 | 184 | 0 | 1 | 184 | 184 | 0 |
Стоимость поверки Индикаторы часового типа (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» паспорта индикаторов часового типа.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Dasqua Technology Ltd «Индикаторы часового типа».
Правообладатель
Dasqua Technology Ltd.,КНР
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China.
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Правообладатель
Dasqua Technology Ltd.,КНР
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China.
Индикаторы изготавливаются в следующих исполнениях:
-
- с циферблатным отсчетным устройством;
-
- с цифровым отсчетным устройством;
Принцип действия индикаторов с циферблатным отсчетным устройством основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Принцип действия индикаторов с цифровым отсчетным устройством основан на преобразовании малых линейных перемещений измерительного стержня, осуществляемого параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства.
Индикаторы с циферблатным отсчетным устройством представляют собой корпус с передаточным механизмом, шкалой, стрелкой, гильзой, измерительным стержнем, измерительным наконечником, циферблатом, ободком. Результаты измерений считываются по шкале циферблата.
Индикаторы с цифровым отсчетным устройством представляют собой корпус с жидкокристаллическим экраном для вывода результатов измерений, набором кнопок, с помощью которых осуществляется управление рядом функций, гильзы, измерительного стержня и измерительного наконечника. Результаты измерений выводятся на жидкокристаллический экран. Количество и расположение кнопок управления цифровым отсчетным устройством может отличаться от указанных на рисунке 2, что не влияет на метрологические характеристики индикаторов с цифровым отсчетным устройством.
Крепление индикаторов производится за гильзу. По заказу потребителя индикаторы могут выпускаться с ушком для крепления, с указателями пределов поля допуска, со стопором обода, с приспособлением для отводки измерительного стержня. Допускается окрашивать индикаторы в цвет по заказу потребителя, отличный от приведенного на рисунках 1-2.
Индикаторы с циферблатным отсчетным устройством отличаются друг от друга диапазонами измерений, ценой деления, измерительным усилием, габаритными размерами, массой.
Индикаторы с цифровым отсчетным устройством отличаются друг от друга диапазонами измерений, шагом дискретности, набором кнопок, габаритными размерами, массой.
Логотип ,
наносится на
титульный лист паспорта индикаторов типографским методом, на циферблат или корпус отсчетного устройства методом лазерной гравировки или краской.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора методом лазерной гравировки или в виде наклейки в местах, указанных на рисунке 3.
Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование индикаторов от несанкционированного доступа не предусмотрено. Общий вид индикаторов приведен на рисунках 1- 2.
1.2
1.5
1.6
1.4

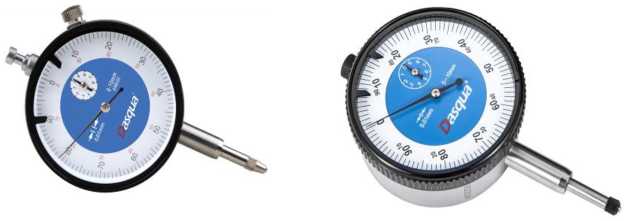

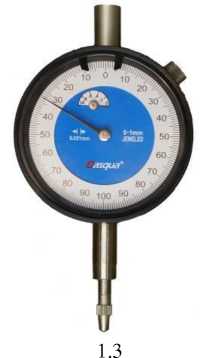

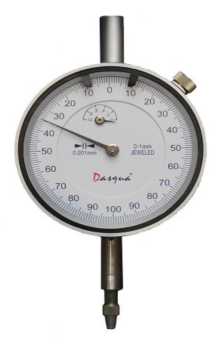

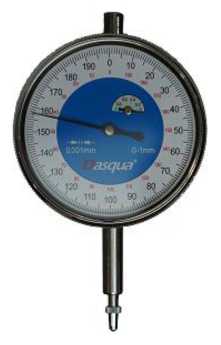

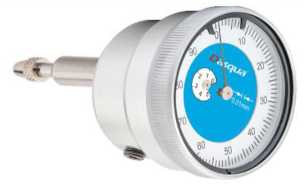

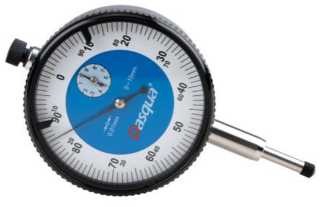

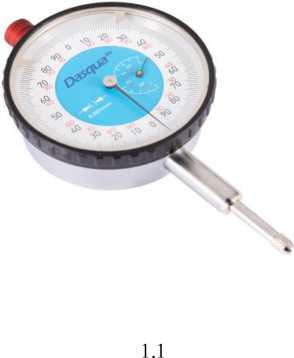

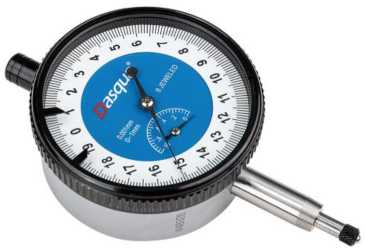

Рисунок 1 - Общий вид индикаторов с циферблатным отсчетным устройством (лист 1 из 2)
1.7
1.8
1.9
Л”’
Ч
1.10
1.11
1.13
1.14
1.12
1.15
40
1.17
1.18
Рисунок 1 (лист 2 из 2)
2.2
2.4
2.5
2.9
2.7

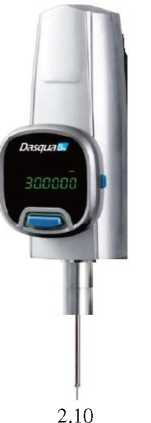

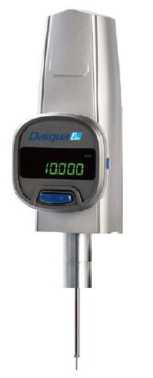

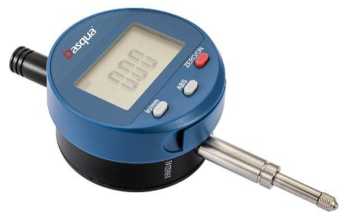

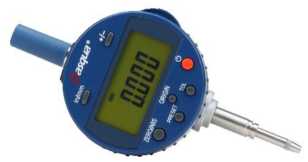

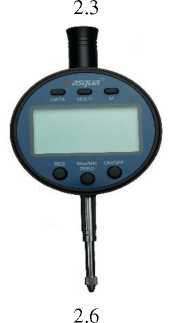

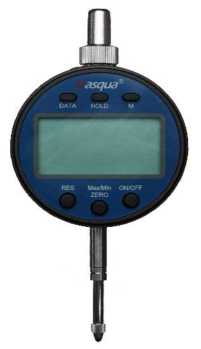

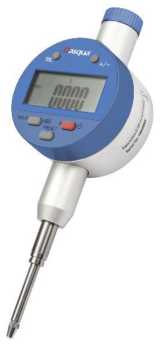

Рисунок 2 - Общий вид индикаторов с цифровым отсчетным устройством (лист 1 из 2)
2.11
Рисунок 2 (лист 2 из 2)

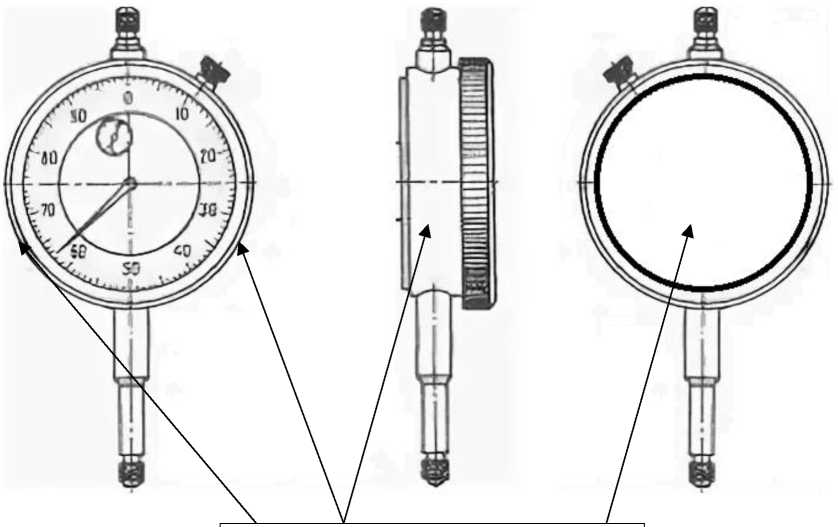

Место нанесения заводских номеров
Рисунок 3 - Схема нанесения заводских номеров
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Индикатор часового типа |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Элемент питания для индикаторов с цифровым отсчетным устройством* |
- |
1 шт. |
|
Паспорт |
ПС.ИЧТ.01 |
1 шт. |
|
Дополнительные принадлежности к средству измерений** |
- |
По отдельному заказу |
|
*батарейка, зарядное устройство | ||
|
**По дополнительному заказу допускается оснащать индикаторы ушком для крепления, стойкой, удлинительным штоком; шариковыми, коническими, сферическими, капсульными, плоскими, ножевидными, цилиндрическими твёрдосплавными, игольчатыми, лезвийными, роликовым наконечниками. | ||
Таблица 1 — индикаторов с циферблатным отсчетным устройством
|
Диапазон измерений, мм |
Цена деления, мм |
Набольшая алгебраическая разность погрешностей индикатора, мм |
Вариация показаний, мм |
Размах показаний, мм |
Измерительное усилие, Н (не более) |
Рисунок № | ||
|
на любом участке диапазона измерений |
на всём диапазоне измерений | |||||||
|
0,10 мм |
1,00 мм | |||||||
|
от -0,05 до +0,05 |
0,001 |
- |
- |
±0,002 |
0,001 |
0,001 |
2 |
1,7;1,8 |
|
от - 0,25 до +0,25 |
0,01 |
- |
±0,010 |
0,003 |
0,003 |
1,5 |
1,17 | |
|
от -0,50 до +0,50 |
0,01 |
- |
±0,010 |
0,003 |
0,003 | |||
|
от 0 до 1 |
0,001 |
±0,003 |
±0,005 |
0,002 |
0,002 |
2 |
1,1;1,2;1, 3;1,4;1,5; 1,6 | |
|
от 0 до 3 |
0,01 |
±0,005 |
±0,010 |
±0,012 |
0,003 |
0,003 |
1,5 |
1,9; 1,10; 1,11;1,12; 1,13;1,14; 1,15; 1,16; 1,18; 1,19 |
|
от 0 до 5 |
0,01 |
±0,014 |
0,003 |
0,003 | ||||
|
от 0 до 10 |
0,01 |
±0,017 |
0,003 |
0,003 | ||||
|
от 0 до 20 |
0,01 |
±10 |
±15 |
±0,035 |
0,007 |
0,007 |
3,5 | |
|
от 0 до 25 |
0,01 |
±0,035 |
0,007 |
0,007 | ||||
|
от 0 до 30 |
0,01 |
±0,035 |
0,007 |
0,007 | ||||
|
от 0 до 50 |
0,01 |
±0,040 |
0,008 |
0,008 | ||||
|
от 0 до 80 |
0,01 |
±0,050 |
0,009 |
0,009 | ||||
|
от 0 до 100 |
0,01 |
±0,050 |
0,009 |
0,009 | ||||
Таблица 2 — индикаторов с цифровым отсчетным устройством
|
Диапазон измерений, мм |
Шаг дискретности, мм |
Набольшая алгебраическая разность погрешностей индикатора, мм |
Размах показаний, мм |
Измерительное усилие, Н (не более) |
Рисунок № |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
от 0 до 12,7 |
0,01 |
±0,02 |
0,01 |
1,5 |
2,1;2,2; 2,4 |
|
от 0 до 12,7 |
0,001 |
±0,004 |
0,002 |
2,3; 2,4 | |
|
от 0 до 12,7 |
0,001 |
±0,007 |
0,004 |
2,8 | |
|
от 0 до 12,7 |
0,0005 |
±0,003 |
0,002 |
2,5;2,6; 2,7 | |
|
от 0 до 12,7 |
0,0002 |
±0,0014 |
0,001 | ||
|
от 0 до 25,4 |
0,01 |
±0,02 |
0,01 |
2,0 |
2,1;2,2; 2,4 |
|
от 0 до 25,4 |
0,001 |
±0,005 |
0,003 |
2,3 | |
|
от 0 до 25,4 |
0,001 |
±0,004 |
0,002 |
2,4 | |
|
от 0 до 25,4 |
0,001 |
±0,008 |
0,004 |
2,8 | |
|
от 0 до 25,4 |
0,0005 |
±0,003 |
0,002 |
2,5;2,6; 2,7 | |
|
от 0 до 25,4 |
0,0002 |
±0,0018 |
0,001 | ||
|
от 0 до 50 |
0,001 |
±0,003 |
0,002 |
2,9; 2,10; 2,11 | |
|
от 0 до 50 |
0,0005 |
±0,0015 |
0,001 | ||
|
от 0 до 50 |
0,0001 |
±0,001 |
0,0005 | ||
|
от 0 до 50,8 |
0,01 |
±0,02 |
0,01 |
2,1;2,2; 2,4 |
Продолжение таблицы № 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
от 0 до 50,8 |
0,001 |
±0,006 |
0,003 |
2,0 |
2,3 |
|
от 0 до 50,8 |
0,001 |
±0,005 |
0,003 |
2,4 | |
|
от 0 до 50,8 |
0,001 |
±0,010 |
0,005 |
2,8 | |
|
от 0 до 50,8 |
0,0005 |
±0,005 |
0,003 |
2,5;2,6; 2,7 | |
|
от 0 до 50,8 |
0,0002 |
±0,003 |
0,002 | ||
|
от 0 до 101,6 |
0,01 |
±0,02 |
0,01 |
3,5 |
2,1;2,2 |
|
от 0 до 101,6 |
0,001 |
±0,010 |
0,005 |
2,3 | |
|
от 0 до 101,6 |
0,001 |
±0,015 |
0,007 |
2,8 |
Таблица 3 - Габаритные размеры и масса индикаторов с циферблатным отсчетным устройством
|
Диапазон измерений,мм |
Цена деления, мм |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
от -0,05 до +0,05 |
0,001 |
110х64х25 |
0,27 |
|
от 0 до 1 |
127х63х28 |
0,19 | |
|
от - 0,25 до +0,25 |
0,01 |
112х58х25 |
0,16 |
|
от -0,50 до +0,50 |
112х58х25 |
0,17 | |
|
от 0 до 3 |
72х40х20 |
0,11 | |
|
от 0 до 5 |
78х45х45 |
0,12 | |
|
от 0 до 10 |
120х58х30 |
0,16 | |
|
от 0 до 20 |
120х58х24 |
0,18 | |
|
от 0 до 25 |
120х58х24 |
0,18 | |
|
от 0 до 30 |
130х58х23 |
0,18 | |
|
от 0 до 50 |
235х58х26 |
0,33 | |
|
от 0 до 80 |
310х58х26 |
0,36 | |
|
от 0 до 100 |
375х78х26 |
0,40 |
Таблица 4 -
и масса
с
вым отсчетным
|
Диапазон измерений,мм |
Шаг дискретности, мм |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
от 0 до 12,7 |
0,01 |
125х58х33 |
0,14 |
|
от 0 до 12,7 |
0,001 |
107х56х33 |
0,22 |
|
от 0 до 12,7 |
0,0005; 0,0002 |
129х60х34 |
0,25 |
|
от 0 до 25,4 |
0,01 |
183х58х36 |
0,22 |
|
от 0 до 25,4 |
0,001 |
157х56х33 |
0,28 |
|
от 0 до 25,4 |
0,0005; 0,0002 |
189х60х34 |
0,30 |
|
от 0 до 50 |
0,001 |
387х250х200 |
1,00 |
|
от 0 до 50 |
0,0005 |
397х200х138 |
1,00 |
|
от 0 до 50 |
0,0001 |
397х200х138 |
1,00 |
|
от 0 до 50,8 |
0,01 |
247х58х36 |
0,28 |
|
от 0 до 50,8 |
0,001 |
245х60х50 |
0,38 |
таблицы № 4
|
1 |
2 |
3 |
4 |
|
от 0 до 50,8 |
0,0005;0,0002 |
267х70х45 |
0,38 |
|
от 0 до 101,6 |
0,01 |
385х58х37 |
0,52 |
|
от 0 до 101,6 |
0,001 |
386х56х35 |
0,45 |
Таблица 5 - Условия эксплуатации
|
Условия эксплуатации: | |
|
- диапазон температур, °С |
от +15 до +25 |
|
- относительная влажность воздуха, не более % |
80 |
