Сведения о средстве измерений: 96749-25 Глубиномеры микрометрические

Номер по Госреестру СИ: 96749-25
96749-25 Глубиномеры микрометрические
()

Назначение средства измерений:
Глубиномеры микрометрические (далее по тексту - глубиномеры) предназначены для измерений глубины пазов и высоты выступов различных деталей.

сертификация программного обеспечения
Внешний вид. Глубиномеры микрометрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Глубиномеры микрометрические
Рисунок № 1
Внешний вид. Глубиномеры микрометрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Глубиномеры микрометрические
Рисунок № 2
Внешний вид. Глубиномеры микрометрические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Глубиномеры микрометрические
Рисунок № 3
Внешний вид. Глубиномеры микрометрические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Глубиномеры микрометрические
Рисунок № 4
Внешний вид. Глубиномеры микрометрические, http://oei-analitika.ru рисунок № 5
Внешний вид.
Глубиномеры микрометрические
Рисунок № 5

Общие сведения

Дата публикации - 01.11.2025
Срок свидетельства - 29.10.2030
Номер записи - 667a5684-61c9-a143-d162-b984104613a8
ID в реестре СИ - 1427235
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Dasqua Technology Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2327 от 2025.10.29 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Глубиномеры микрометрические ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Dasqua Technology Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92617-24
10.07.2029
Индикаторы часового типа, Обозначение отсутствует
Dasqua Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
92744-24
26.07.2029
Штангенциркули, Обозначение отсутствует
Dasqua Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
96749-25
29.10.2030
Глубиномеры микрометрические,
Dasqua Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
97341-25
26.12.2030
Микрометры специальные,
Dasqua Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
97740-26
17.02.2031
Микрометры со вставками,
Dasqua Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
98074-26
24.03.2031
Толщиномеры индикаторные,
Dasqua Technology Ltd. (КИТАЙ )
ОТ
МП
1 год

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Глубиномеры микрометрические ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Глубиномеры микрометрические ()

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция глубиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 4 «ЗАМЕТКИ ПО ЭКСПЛУАТАЦИИ, ПОРЯДОК РАБОТЫ, ПОВЕРКА» паспорта глубиномеров.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от Г10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия Dasqua Technology Ltd. «Глубиномеры микрометрические».

Правообладатель

Dasqua Technology Ltd., КИТАЙ

Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

Изготовитель


Dasqua Technology Ltd., КИТАЙ
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

Испытательный центр

Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»
(ООО РМЦ «Калиброн»)
Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru

Правообладатель

Dasqua Technology Ltd., КИТАЙ
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

Глубиномеры изготавливаются следующих моделей:

  • - ГМ - с отсчетом по шкалам стебля и барабана (Рисунок 1);

  • - ГМЦ - с отсчётом по цифровому отсчётному устройству (Рисунок 2).

Принцип действия глубиномеров основан на использовании точной винтовой пары для

преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника до соприкосновения с измеряемой поверхностью.

Глубиномер состоит из основания с измерительной поверхностью прямоугольной

формы, в которое запрессована микрометрическая головка. На микрометрической головке глубиномера имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта имеется стопорное устройство. На стебель и барабан микрометрической головки глубиномеров модификации ГМ нанесены шкалы, с помощью которых производится отсчет показаний глубиномера. У глубиномеров модификации ГМЦ отсчет показаний производится с помощью цифрового отсчетного устройства, которое представляет собой жидкокристаллический экран с кнопочным управлением. В полость микрометрического винта устанавливаются сменные измерительные стержни со сферической или плоской измерительной поверхностью, которые обеспечивают требуемый диапазон измерений.

В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному

устройству, в диапазоне от 25 до 300 мм - с применением сменных измерительных стержней (входят в комплект глубиномера), при этом установка глубиномера на нулевой отсчет производится по концевым мерам длины.

Цвет корпуса цифрового отсчетного устройства и кнопок управления цифровым

отсчетным устройством могут отличаться от указанных на рисунке 2, что не влияет на метрологические характеристики глубиномеров.

К данному типу средств измерений относятся глубиномеры торговой марки «Dasqua».

Товарный знакВнешний вид. Глубиномеры микрометрические (), http://oei-analitika.ru наносится на паспорт глубиномеров типографским методом, на основание глубиномера краской или методом лазерной гравировки.

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и/или букв латинского алфавита, наносится на барабан микрометрической головки или на лицевую сторону основания глубиномера методом лазерной маркировки, краской или травлением в местах, указанных на рисунках 1 - 2.

Диапазон измерений и цена деления (шаг дискретности цифрового отсчетного устройства) наносятся на лицевую сторону основания глубиномера и/или футляр.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид глубиномеров указан на рисунках 1 - 2.

Пломбирование глубиномеров от несанкционированного доступа не предусмотрено.

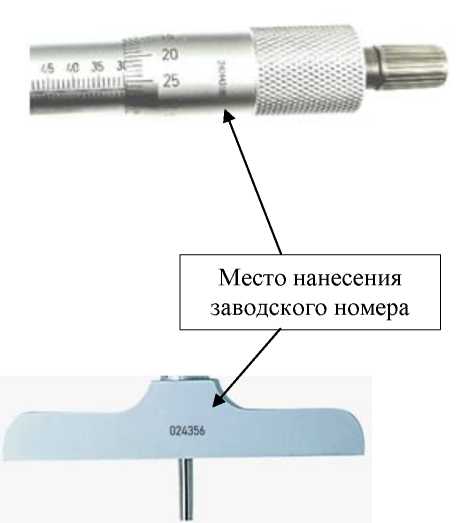

Место нанесения заводского номера

Внешний вид. Глубиномеры микрометрические (), http://oei-analitika.ru

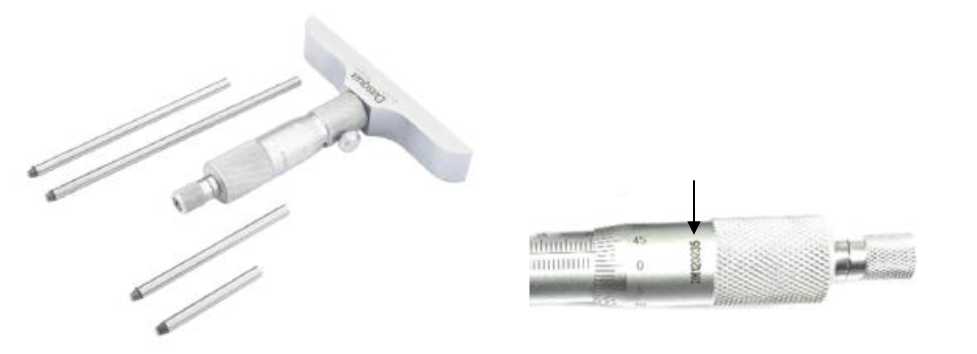

Рисунок 1 - Общий вид глубиномеров модификации ГМ и место нанесения заводского номера

Внешний вид. Глубиномеры микрометрические (), http://oei-analitika.ru
Внешний вид. Глубиномеры микрометрические (), http://oei-analitika.ru

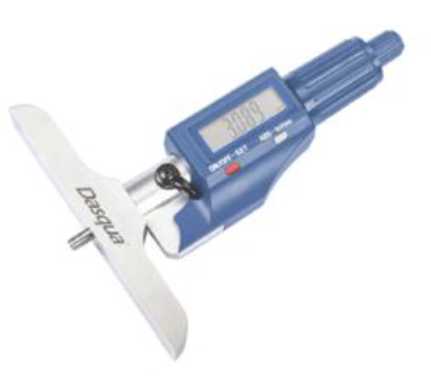

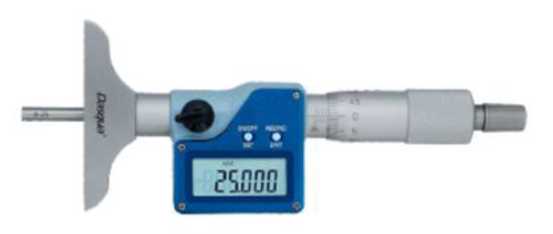

Рисунок 2 - Общий вид глубиномеров модификации ГМЦ и место нанесения заводского номера

Внешний вид. Глубиномеры микрометрические (), http://oei-analitika.ru

Таблица 5 -

Наименование

Обозначение

Комплектность

Глубиномер микрометрический^

-

1 шт.

Сменные измерительные стержни

-

1 компл. 2)

Источник питания3)

-

1 шт.

Ключ4)

-

1 шт.

Футляр

-

1 шт.

Паспорт

-

1 экз.

  • 1) - размер основания определяется при заказе;

  • 2) - количество удлинительные: стержней в комплекте зависит от диапазона измерений

глубиномера (от 1 до 12);

  • 3) - только для глубиномеров модели ГМЦ;

  • 4) - только для глубиномеров модели ГМ.


аблица 1 - Метрологические характеристики глубиномеров

Модель

Диапазон измерений, мм

Цена деления шкалы барабана (шаг дискретности цифрового отсчётного устройства), мм

Пределы допускаемой абсолютной погрешности измерений, мкм

Отклонение от плоскостности измерительной поверхности основания, мкм, не более

1

2

3

4

5

ГМ

От 0 до 25

От 0 до 50

От 0 до 75

От 0 до 100

От 0 до 125

От 0 до 150

От 0 до 175

От 0 до 200

От 0 до 225

От 0 до 250

От 0 до 275

От 0 до 300

0,01

± (5+L/75)

0,003

ГМЦ

От 0 до 25

От 0 до 50

От 0 до 75

От 0 до 100

От 0 до 125

От 0 до 150

От 0 до 175

От 0 до 200

От 0 до 225

От 0 до 250

От 0 до 275

От 0 до 300

0,001

± (5+L/75)

0,003

Примечание:

L - верхний предел измерений для установленного измерительного стержня, мм

аблица 2 - Габаритные размеры и масса

Модель

Размеры измерительной поверхности основания (длина х ширина), мм, не более

Габаритные размеры без установленных измерительных стержней (Длина x Ширина x Высота), мм, не более

Масса, кг, не более

1

2

3

4

ГМ

63x17

63x20x115

0,30

102x17

102x20x115

0,35

ГМЦ

63x17

63x20x140

0,40

102x17

102x20x140

0,45

Таблица 3 - Условия эксплуатации

Наименование xарактеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуxа, °С

  • - относительная влажность воздуxа, %, не более

от +15 до +25

80

Таблица 4 - Показатели надежности

Наименование xарактеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, двойныx xодов, не менее

1300000
