Номер по Госреестру СИ: 92680-24
92680-24 Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00
(Обозначение отсутствует)
Назначение средства измерений:
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 заводской № 03 (далее по тексту ИК АСУ ТП) являются составной частью системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 заводской № 03 (далее по тексту АСУ ТП) и предназначены для измерений значений электрического тока и электрического напряжения, в том числе выходных сигналов от не входящих в состав ИК АСУ ТП первичных измерительных преобразователей, а также приема данных от не входящих в состав ИК АСУ ТП средств измерений (далее по тексту СИ) в цифровом виде с последующей обработкой и визуализацией результатов в единицах контролируемых технологических параметров, передачи полученной информации в АСУ ТП для сбора и хранения.
Внешний вид.
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2024
Срок свидетельства -
Номер записи - 194507
ID в реестре СИ - 1417759
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел")
Страна - РОССИЯ
Населенный пункт - г. Калининград
Уведомление о начале осуществления предпринимательской деятельности -
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1693 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87961-23 |
Система измерений усилия, ОИ4.КВУ-120-2005.8100.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
90007-23 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
91581-24 |
Система измерения усилий, 400.521.0000.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
91804-24 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
92680-24 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
93113-24 |
Система измерения усилий, ОИ4.КВУ-165-2015.8100.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
93201-24 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
94524-25 |
Система измерения усилий, 4.160.4500.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
94576-25 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
95337-25 |
Система измерения усилий, 72.1.0200.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ОКБ "ФАКЕЛ" (1417) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В состав программного обеспечения (ПО) входят: общее ПО; ПО Run-Time System содержащее общие библиотеки и компоненты среды разработки специального ПО для работы скомпилированных приложений; разработанное специальное ПО; конфигурационное ПО от производителей СИ; коммуникационное ПО от производителей плат расширения коммуникационных портов ПЭВМ.
В состав общего ПО входят: операционная система Microsoft Windows XP Professional Service Pack 3; программные средства защиты и восстановления данных; сервисные системные программные средства (драйверы, архиваторы, редакторы, генераторы отчетов и т.д.).
В состав специального ПО «OPCVIEW» входят: программа монитора «OPCVIEW» СИ и компонентов измерительных систем (КИС); программа просмотра «TLD View» сохраненных в базе данных (БД) результатов измерений в виде графиков и сохранения в виде изображения требуемого формата; программа экспорта «TLD Toolboox» сохраненных в БД результатов измерений в текстовую таблицу или графическую форму; программа конфигурации «Protector» для защиты шкал калибровки каналов от несанкционированного доступа; пакет программ «SPY NET» предназначенных для проверки связи и диагностики СИ и КИС в автономном режиме.
К метрологически значимой части программного обеспечения относится OPCVIEW.exe и Protector.exe.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение | |
|
OPCVIEW.exe |
Protector.exe | |
|
Идентификационное наименование |
OPCVIEW.exe |
Protector.exe |
|
Номер версии (идентификационный номер) |
3.4.4.11 |
1.0.0.6 |
|
Цифровой идентификатор (контрольная сумма исполняемого кода метрологически значимой части ПО) |
c04ead877ac18 5003a19bca21e 4613fc |
70699d3b674f61 30587cb0309332 0808 |
Для идентификации версий ПО используется встроенный модуль идентификации «MD5CheckSum Window». Защита метрологически значимых параметров шкал преобразования каналов обеспечивается специальными паролями в программе управления доступом к конфигурации шкал DAQmx (Protector.exe).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические характеристики ИК АСУ ТП оцениваются с учетом влияния ПО всех компонентов, входящих в их состав.
Знак утверждения типа
Знак утверждения типананосится на титульный лист ОИ4.КВУ-120-2005.7000.00ФО «Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП зав. № 03 ОИ4.КВУ-120-2005.7000.00. Формуляр» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в пункте 6 документа ОИ4.КВУ-120-2005.7000.00РЭ «ИК АСУ ТП Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 заводской № 03 Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1^10-16 - 100 А»;
июля 2023 г. № 1520 «Об измерений постоянного
утверждении государственной электрического напряжения
Приказ Росстандарта от 28 поверочной схемы для средств и электродвижущей силы»;
марта 2022 г. № 668 «Об
утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10’1 до 1^106 Гц».
Приказ Росстандарта от 17
ПравообладательАкционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел») ИНН 3906390669
Юридический адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
Изготовитель
Акционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел»)ИНН 3906390669
Адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
Испытательный центр
Акционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел»)ИНН 3906390669
Адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
Правообладатель
Акционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел») ИНН 3906390669Юридический адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
ИК АСУ ТП осуществляют измерение параметров изделий, и визуализации результатов измерений на экранах мониторов. Результаты измерений используются для формирования файлов базы данных измерений и формирования файлов истории, в которые заносятся все действия программного обеспечения (ПО) АСУ ТП и действия оператора.
В состав ИК АСУ ТП входят следующие блоки и устройства:
- устройство управления (УУ) ОИ4.КВУ-120-2005.7600.00 содержит в своем составе 8 шунтов для формирования напряжений, пропорциональных измеряемым электрическим токам, а также один 8-канальный аналого-цифровой преобразователь (АЦП);
- блок преобразования сигналов (БПС-А) КВУ ОИ4.КВУ-120-2005.7500.00 содержит в своем составе 5 шунтов для формирования напряжений, пропорциональных измеряемым электрическим токам, датчик холла для преобразования переменного электрического тока в пропорциональное значение переменного электрического напряжения.
- блок нормализации и аналого-цифрового преобразования сигналов (БНС-А) КВУ ОИ4.КВУ-120-2005.7700.00 содержит в своем составе нормализаторы, обеспечивающие гальваническую развязку измеряемых электрических сигналов, и АЦП для их аналого-цифрового преобразования с последующей передачей оцифрованных значений в память ПК;
- блок нормализации сигналов дублирующей системы измерений (БНС-Р) КВУ ОИ4.КВУ-120-2005.7800.00 содержит в своем составе нормализаторы, обеспечивающие гальваническую развязку измеряемых электрических сигналов. Выходные сигналы могут быть измерены и зарегистрированы средствами измерений, не входящим в состав АСУ ТП;
- блок измерений электрического тока БИТ 4.639.0000.00 содержит в своем составе шунт для преобразования измеряемого электрического тока в пропорциональное значение электрического напряжения;
- вольтметр переменного тока В3-71 для измерения переменного электрического напряжения с выхода датчика холла, установленного в БПС-А;
- персональный компьютер (ПК) с платой NI PCI-232/8 (расширение СОМ - портов) для подключения средств измерений, имеющих в своем составе цифровой выход RS-232 для подключения к ПК.

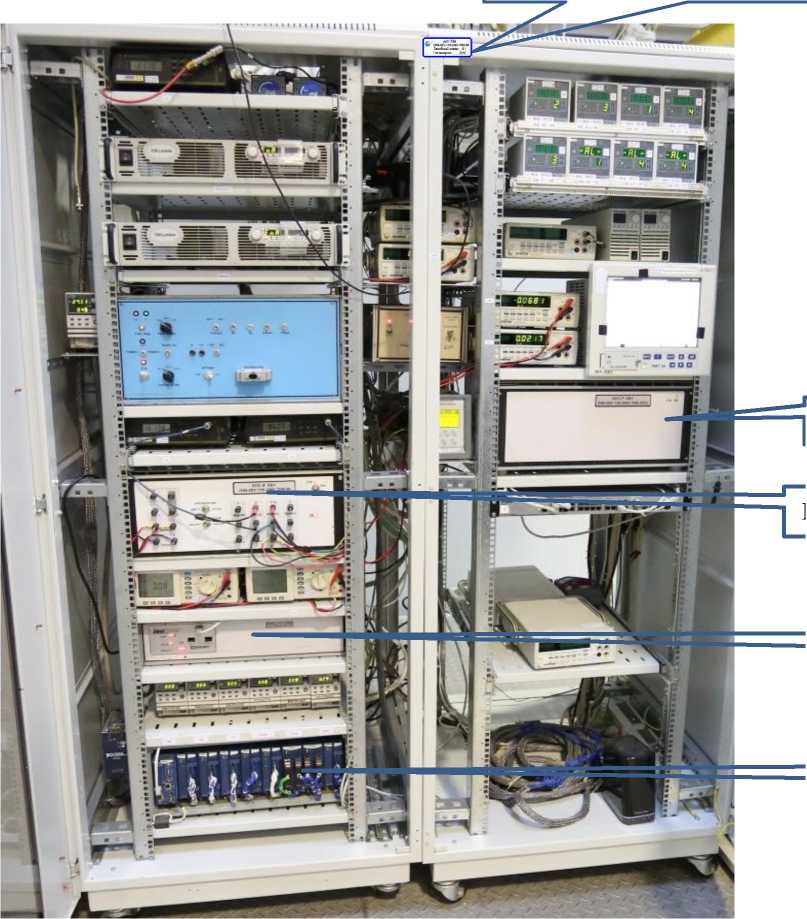

Место нанесения идентификационной бирки
БНС-Р
БПС-А
БНС-А
Рисунок 1. Общий вид шкафа с оборудованием АСУ ТП с указанием устройств ИК АСУ ТП и местом нанесения идентификационной бирки.
УУ
АСУ ТП поддерживает функцию обмена данными с не входящими в состав системы средствами измерений по интерфейсу RS-232, Ethernet. Полученные данные могут быть использованы для формирования дополнительных ИК.
Ввиду отсутствия возможности, пломбирование системы управления автоматизированной технологическими процессами не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Наименование, заводской номер в цифровом формате, год выпуска указываются на идентификационной бирке, показанной на рисунке 2.
Каналы измерительные системы управ.тения автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00
Заводской номер: оз
Год выпуска: 2016
У
Рисунок 2. Идентификационная бирка.
|
Таблица 5 - Комплектность ИК АСУ ТП ОИ^ |
.КВУ-120-2005.7000.00 | |
|
Наименование |
Обозначение |
Количество |
|
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 |
- |
1 экз. |
|
Руководство по эксплуатации |
ОИ4.КВУ-120-2005.7000.00РЭ |
1 экз. |
|
Формуляр |
ОИ4.КВУ-120-2005.7000.00ФО |
1 экз. |
ИК АСУ ТП ОИ4.КВУ-120-2005.7000.00 приведены в Таблицах 2 - 4.
Таблица 2 - Метрологические характеристики основных измерительных каналов (ИК).
|
Тип входного сигнала |
Диапазон измерений |
Количест во ИК |
Пределы допускаемой приведенной погрешности от диапазона измерений, ±, % |
Тип устройства сбора данных, блок (устройство) |
|
Постоянное электрическое напряжение |
от 0 до 5 В |
2 |
0,1 |
isoLynx SLX200, БНС-А |
|
от 0 до 10 В |
8 |
0,2 | ||
|
от 0 до 20 В |
3 |
0,1 | ||
|
от 0 до 40 В |
10 |
0,1 | ||
|
от 0 до 1000 В |
1 |
0,1 | ||
|
от 0 до 30 В |
8 |
0,2 |
cFP-А1-100, УУ | |
|
Постоянный электрический ток |
от 0 до 0,15 А |
8 |
0,2 |
isoLynx SLX200, БНС-А |
|
от 0 до 5 А |
2 |
0,2 | ||
|
от 0 до 10 А |
1 |
0,1 | ||
|
от 0 до 20 А |
2 |
0,15 | ||
|
от 0 до 30 А |
1 |
0,2 | ||
|
Колебания тока разряда |
от 0 до 8 А |
1 |
5 |
Вольтметр переменного тока В3-71 |
Таблица 3 -
каналов (ИК).
|
Тип входного сигнала |
Диапазон измерений ИК |
Диапазон значений электрического напряжения на выходе ИК |
Количество ИК, шт. |
Пределы допускаемой приведенной погрешности от диапазона измерений, ±, % |
|
Постоянное электрическое напряжение |
от 0 до 5 В |
от 0 до 5 В |
2 |
0,2 |
|
от 0 до 20 В |
от 0 до 5 В |
3 |
0,2 | |
|
от 0 до 40 В |
от 0 до 5 В |
9 |
0,2 | |
|
от 0 до 1000 В |
от 0 до 5 В |
1 |
0,2 | |
|
Постоянный электрический ток |
от 0 до 5 А |
от 0 до 5 В |
2 |
0,2 |
|
от 0 до 10 А |
от 0 до 5 В |
1 |
0,2 | |
|
от 0 до 20 А |
от 0 до 2 В |
2 |
0,2 | |
|
от 0 до 30 А |
от 0 до 3 В |
1 |
0,2 |
Таблица 4 - Основные технические характеристики ИК АСУ ТП ОИ4.КВУ-120-2005.7000.00
|
Наименование характеристик |
Значение |
|
Число основных измерительных каналов |
47 |
|
Число дублирующих измерительных каналов |
21 |
|
Число измерительных каналов на основе цифровых приборов, с выходом RS232, Ethernet, не более |
255 |
|
Частота опроса каналов БНС-A, Гц |
10 |
|
Рабочие условия эксплуатации:
|
от +15 до +35 не более 80 от 86 до 106 220±22 50±1 |
