Номер по Госреестру СИ: 94576-25
94576-25 Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00
(Обозначение отсутствует)
Назначение средства измерений:
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00 заводской № 01 (далее по тексту ИК АСУ ТП) являются составной частью системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00 заводской № 01 (далее по тексту АСУ ТПИ ТВИ) и предназначены для измерений значений электрического тока и электрического напряжения, в том числе выходных сигналов от не входящих в состав ИК АСУ ТП первичных измерительных преобразователей, а также приема данных от не входящих в состав ИК АСУ ТП средств измерений (далее по тексту СИ) в цифровом виде с последующей обработкой и визуализацией результатов в единицах контролируемых технологических параметров, передачи полученной информации в АСУ ТПИ ТВИ для сбора и хранения.

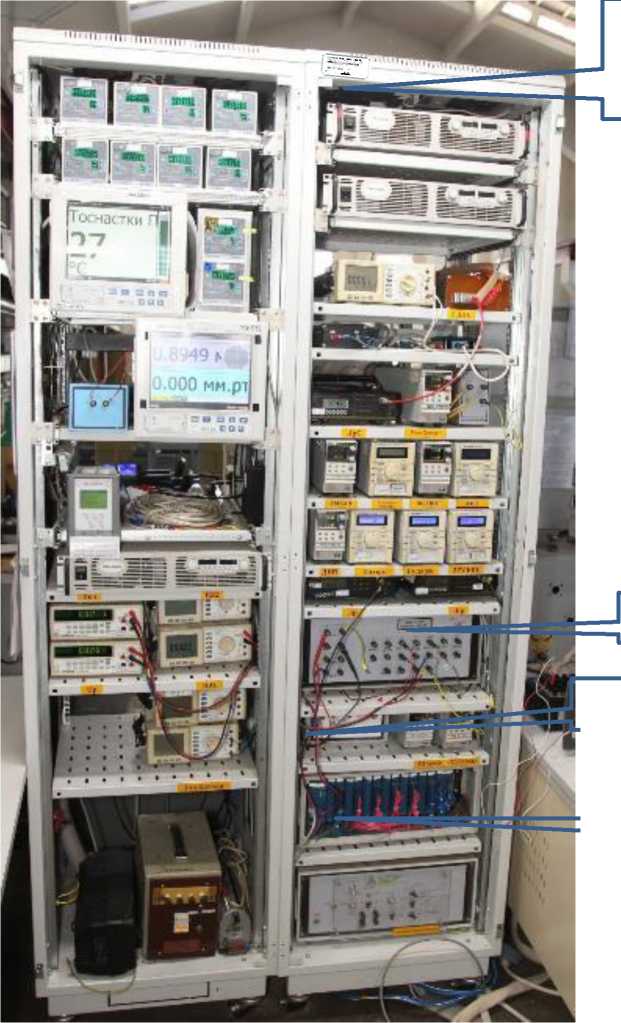

Внешний вид.
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00
Рисунок № 1
Общие сведения
Дата публикации - 08.02.2025
Срок свидетельства -
Номер записи - 196398
ID в реестре СИ - 1423321
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел")
Страна - РОССИЯ
Населенный пункт - г. Калининград
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№257 от 2025.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87961-23 |
Система измерений усилия, ОИ4.КВУ-120-2005.8100.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
90007-23 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
91581-24 |
Система измерения усилий, 400.521.0000.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
91804-24 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
92680-24 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
93113-24 |
Система измерения усилий, ОИ4.КВУ-165-2015.8100.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
93201-24 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
94524-25 |
Система измерения усилий, 4.160.4500.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
94576-25 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
95337-25 |
Система измерения усилий, 72.1.0200.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ОКБ "ФАКЕЛ" (1417) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В состав программного обеспечения (ПО) входят: общее ПО; ПО Run-Time System содержащее общие библиотеки и компоненты среды разработки специального ПО для работы скомпилированных приложений; разработанное специальное ПО; конфигурационное ПО от производителей СИ; коммуникационное ПО от производителей плат расширения коммуникационных портов ПЭВМ.
В состав общего ПО входят: операционная система Microsoft Windows XP Professional Service Pack 3; программные средства защиты и восстановления данных; сервисные системные программные средства (драйверы, архиваторы, редакторы, генераторы отчетов и т.д.).
В состав специального ПО «OPCVIEW» входят: программа монитора «OPCVIEW» СИ и компонентов измерительных систем (КИС); программа просмотра «TLD View» сохраненных в базе данных (БД) результатов измерений в виде графиков и сохранения в виде изображения требуемого формата; программа экспорта «TLD Toolboox» сохраненных в БД результатов измерений в текстовую таблицу или графическую форму; программа конфигурации «Protector» для защиты шкал калибровки каналов от несанкционированного доступа; пакет программ «SPY NET» предназначенных для проверки связи и диагностики СИ и КИС в автономном режиме.
К метрологически значимой части программного обеспечения относится OPCVIEW.exe и Protector.exe.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
OPCVIEW.exe |
Protector.exe | |
|
Идентификационное наименование |
OPCVIEW.exe |
Protector.exe |
|
Номер версии (идентификационный номер) |
3.4.4.11 |
1.0.0.6 |
|
Цифровой идентификатор (контрольная сумма исполняемого кода метрологически значимой части ПО) |
c04ead877ac18 5003a19bca21e 4613fc |
70699d3b674f61 30587cb0309332 0808 |
Для идентификации версий ПО используется встроенный модуль идентификации «MD5CheckSum Window». Защита метрологически значимых параметров шкал преобразования каналов обеспечивается специальными паролями в программе управления доступом к конфигурации шкал DAQmx (Protector.exe).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические характеристики ИК АСУ ТП оцениваются с учетом влияния ПО всех компонентов, входящих в их состав.
Знак утверждения типа
Знак утверждения типананосится на титульный лист ОИ4.490.9000.00ФО «Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ зав. № 01 ОИ4.490.9000.00. Формуляр» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о
ОИ4.490.9000.00РЭ
автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00
методиках (методах) измерений приведены в измерительные
«ИК
АСУ ТП
Каналы
пункте 6 системы
документа управления
заводской № 01 Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1^10-16 - 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об
утверждении государственной электрического напряжения
утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10’1 до 1^106 Гц».
Акционерное общество «Опытное конструкторское бюро (АО «ОКБ «Факел»)
ИНН 3906390669
Юридический адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
«Факел»
Изготовитель
Акционерное общество (АО «ОКБ «Факел»)ИНН 3906390669
Адрес: 236003, г. Калининград, Московский пр-кт, д. 181 Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
«Опытное конструкторское бюро
«Факел»
Таблица 4 - Комплектность ИК АСУ ТП
|
Наименование |
Обозначение |
Количество |
|
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТПИ ТВИ ОИ4.490.9000.00 |
- |
1 экз. |
|
Руководство по эксплуатации |
ОИ4.490.9000.00РЭ |
1 экз. |
|
Формуляр |
ОИ4.490.9000.00ФО |
1 экз. |
Испытательный центр
бюро «Факел»Акционерное общество «Опытное конструкторское (АО «ОКБ «Факел»)
ИНН 3906390669
Адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
Правообладатель
Акционерное общество «Опытное конструкторское бюро (АО «ОКБ «Факел»)ИНН 3906390669
Юридический адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
«Факел»
ИК АСУ ТП осуществляют измерение параметров изделий, и визуализации результатов измерений на экранах мониторов. Результаты измерений используются для формирования файлов базы данных измерений и формирования файлов истории, в которые заносятся все действия программного обеспечения (ПО) АСУ ТПИ действия оператора.
В состав ИК АСУ ТП входят следующие блоки и устройства:
- устройство управления (УУ ТВИ) ОИ4.490.9530.00 содержит в своем коммутационный контроллер, модуль аналогового ввода, дискретные модули коммутационные модули;
ТВИ и
составе вывода,
- блок преобразования сигналов (БПС-А ТВИ) ОИ4.490.9510.00 обеспечивает коммутацию измерительных линий, формирование напряжений пропорциональных измеряемым токам, преобразование измеряемых напряжений в величины необходимые для дальнейшей обработки;
- блок нормализации и аналого-цифрового преобразования сигналов (БНС-А ТВИ) ОИ4.490.9510.00 содержит в своем составе нормализаторы, обеспечивающие гальваническую развязку измеряемых электрических сигналов, и АЦП для их аналого-цифрового преобразования с последующей передачей оцифрованных значений в память ПК;
- вольтметр переменного тока В3-71 для измерения переменного электрического напряжения с выхода датчика холла, установленного в БПС-А;
- персональный компьютер (ПК) с платой NI PCI-232/8 (расширение СОМ - портов) имеющих в своем составе цифровой выход RS-232
для подключения средств измерений, для подключения к ПК.
БПС-А ТВИ
БНС-А ТВИ
УУ ТВИ
Место нанесения идентификационной бирки
Рисунок 1 - Общий вид шкафа с оборудованием АСУ ТПИ ТВИ
с указанием устройств ИК АСУ ТП и местом нанесения идентификационной бирки
АСУ ТПИ ТВИ поддерживает функцию обмена данными с не входящими в состав системы средствами измерений по интерфейсу RS-232, Ethernet. Полученные данные могут быть использованы для формирования дополнительных ИК.
Ввиду отсутствия возможности, пломбирование системы управления автоматизированной технологическими процессами не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Наименование, заводской номер в цифровом формате, год выпуска указываются на идентификационной бирке, показанной на рисунке 2.
Каналы измерительные системы упряв.зения авгоматнзированной технологическими процессами АСУ ТП11 ТВП 0114.490.9000.00
Заводской номер: 01 1од выпуска: 2023
У
Рисунок 2 - Идентификационная бирка
ИК АСУ ТП приведены в Таблицах 2 и 3.
Таблица 2 - Метрологические характеристики основных измерительных каналов (ИК)
|
Тип входного сигнала |
Диапазон измерений |
Количество ИК |
Пределы допускаемой приведенной погрешности от диапазона измерений, ±, % |
Тип устройства сбора данных, блок (устройство) |
|
Постоянное электрическое напряжение |
от 0 до 5 В |
2 |
0,2 |
NI DAQ USB- 6218, БНС-А ТВИ |
|
от 0 до 10 В |
4 |
0,2 | ||
|
от 0 до 20 В |
3 |
0,1 | ||
|
от 0 до 30 В |
2 |
0,2 | ||
|
от 0 до 40 В |
1 |
0,15 | ||
|
от 0 до 1000 В |
1 |
0,1 | ||
|
Постоянный электрический ток |
от 0 до 0,5 А |
2 |
0,2 | |
|
от 0 до 5 А |
4 |
0,2 | ||
|
от 0 до 20 А |
2 |
0,15 | ||
|
Колебания тока разряда |
от 0 до 6 А |
1 |
5 |
Вольтметр переменного тока В3-71 |
|
от 0 до 1 А |
1 |
5 |
Таблица 3 - Основные технические
ИК АСУ ТП
|
Наименование характеристик |
Значение |
|
Число основных измерительных каналов |
23 |
|
Число измерительных каналов на основе цифровых приборов, с выходом RS232, Ethernet, не более |
255 |
|
Частота опроса каналов БНС-A ТВИ, Гц |
10 |
|
Рабочие условия эксплуатации:
|
от +15 до +35 °С не более 80 от 86 до 106 кПа 220±22 50±1 |
