Наименование

Обозначение

Количество

Расходомер вихревой

LUGB

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз. на партию

Наименование характеристики

Значение

Модификация

LUGB-2

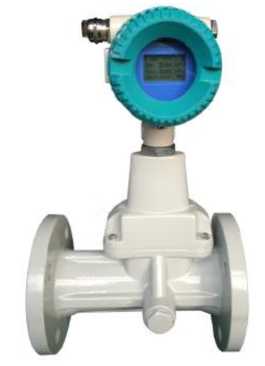

QT-LUX

Исполнение

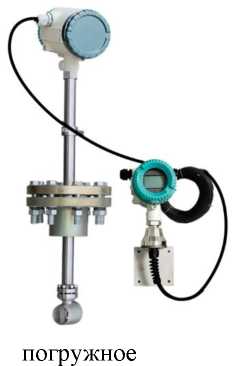

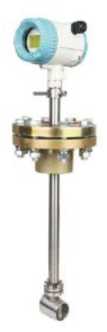

Погружное

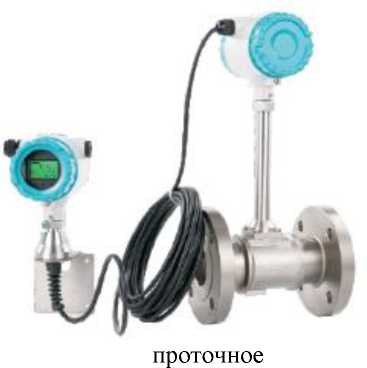

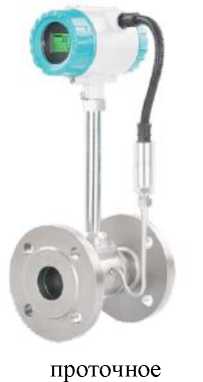

Проточное

Проточное

Диапазон измерения объемного расхода жидкостей, м³/ч

от 6 до 12000

от 0,5 до 2500

-

Диапазон измерения объемного расхода газа, пара при рабочих условиях, м³/ч ¹⁾

от 60 до

60000

от 5 до 16000

от 1,2 до 3600

Диапазон измерения массового расхода пара, кг/ч

от 67,74 до

160800

от 5,6 до

160800

-

Диапазон температуры измеряемой среды, °С

от -40 до +250 (от -40 до +350)⁴⁾

от -20 до +80

Динамический диапазон, не более²⁾

1:15

Пределы допускаемой относительной погрешности измерения объемного расхода, объема жидкости, газа, пара, 5v, %³⁾

±1,5

±1

±1; ±1,5

Пределы допускаемой относительной погрешности измерения массового расхода, массы пара, 5m, %³⁾

±2

±1,5

-

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,5

Пределы допускаемой приведенной к диапазону измерений давления погрешности измерений давления, при использовании встроенного датчика давления, %

±0,5

• ¹⁾ Значения указаны для воздуха при температуре 20 °С и давлении 1,013 бар. Зависят от плотности, состава газа и диаметра трубопровода, в котором устанавливается расходомер.

• ²⁾ Диапазон измерений зависит от измеряемой среды и номинального диаметра расходомера, указывается в паспорте на каждый конкретный расходомер.

• ³⁾ При Ке > 20000

Re - число Рейнольдса, вычисляется по формуле:

_к ⁴ • Q

^Ке        ту         ,

• Dвнутр ■

где   Q - расход, м³/с;

п - число Пи (3,14159265);

Ввнутр - внутренний диаметр первичного преобразователя (из паспорта), м; V - кинематическая вязкость измеряемой среды при температуре измерений, м²/с. ⁴⁾ Высокотемпературное исполнение.

Наименование характеристики

Значение

Модификация

LUG]

B-2

QT-LUX

Исполнение

Погружное

Проточное

Проточное

Номинальный диаметр, DN

от 80 до 2000

от 15 до

300

от 20 до 200

Максимальное давление измеряемой среды, МПа

1,6

25,0

6,3

Условия эксплуатации:

• - температура окружающей среды¹⁾, °С

• - температура окружающей среды²⁾, °С

• - относительная влажность воздуха, при

35 °С, %

• - атмосферное давление, кПа

от -40 до +65 от 0 до +65

95

от 84,0 до 106,7

от -30 до +65 от 0 до +65

95

от 84,0 до 106,7

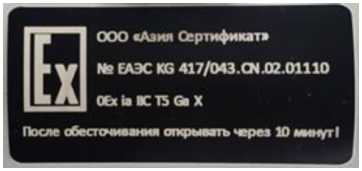

Маркировка взрывозащиты по

ГОСТ 31610.0-2019

0Ex ia IIC T5 Ga X

0Ex ia IIC T6 Ga X

Выходной сигнал:

• - аналоговый, мА

• - импульсный, имп/c

• - цифровой

от 4 до 20

100

HART, Modbus (RS485)

Напряжение питания:

- напряжение постоянного тока, В

от 12 до 30

3,6²⁾

Габаритные размеры расходомеров (без учёта длины зонда), не более, мм -длина

-ширина

-высота

400

460

752

700

340

470

Средний срок службы, лет

15

Наработка на отказ, часов

100000

• ¹⁾ Возможен более широкий температурный диапазон, определяемый рабочим диапазоном обогреваемого термочехла

• ²⁾ С питанием от литиевой батареи
